带旋转臂的英寸制车窗插销结构设计

这款带旋转臂的车窗插销，主要应用于各类乘用车辆、工程作业车辆以及特种改装车辆的侧窗启闭锁止场景，是车窗系统中承担锁固、定位、防误开功能的核心五金构件，在车辆行驶过程中可有效固定车窗开合位置，避免行车颠簸、外力触碰导致的车窗意外移位或开启，同时也能在驻车状态下为车厢提供基础的防盗防护，部分适配旅居房车、特种作业舱室的场景中，还可配合密封结构提升窗体闭合后的密闭性能，减少行车风噪与雨水渗入的问题。

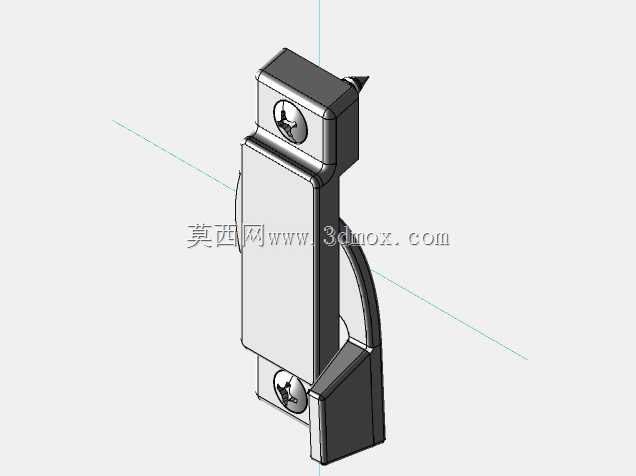

从实际功能特性来看，这款插销采用旋转臂式锁止结构，相较于传统直插式插销，其操作力矩更小，用户仅需拨动外露的拨片即可带动旋转臂完成锁止与解锁动作，操作手感顺滑无卡滞，锁止状态下旋转臂与窗体卡槽的咬合面经过贴合度优化，可承受较大的横向拉扯力，不会因车辆行驶中的持续振动出现松脱、跳锁的问题。插销主体采用对称式布局设计，两个安装孔位分布在主体基座的对角位置，安装后受力均匀，长期使用不会出现基座变形、固定螺丝松动的情况。

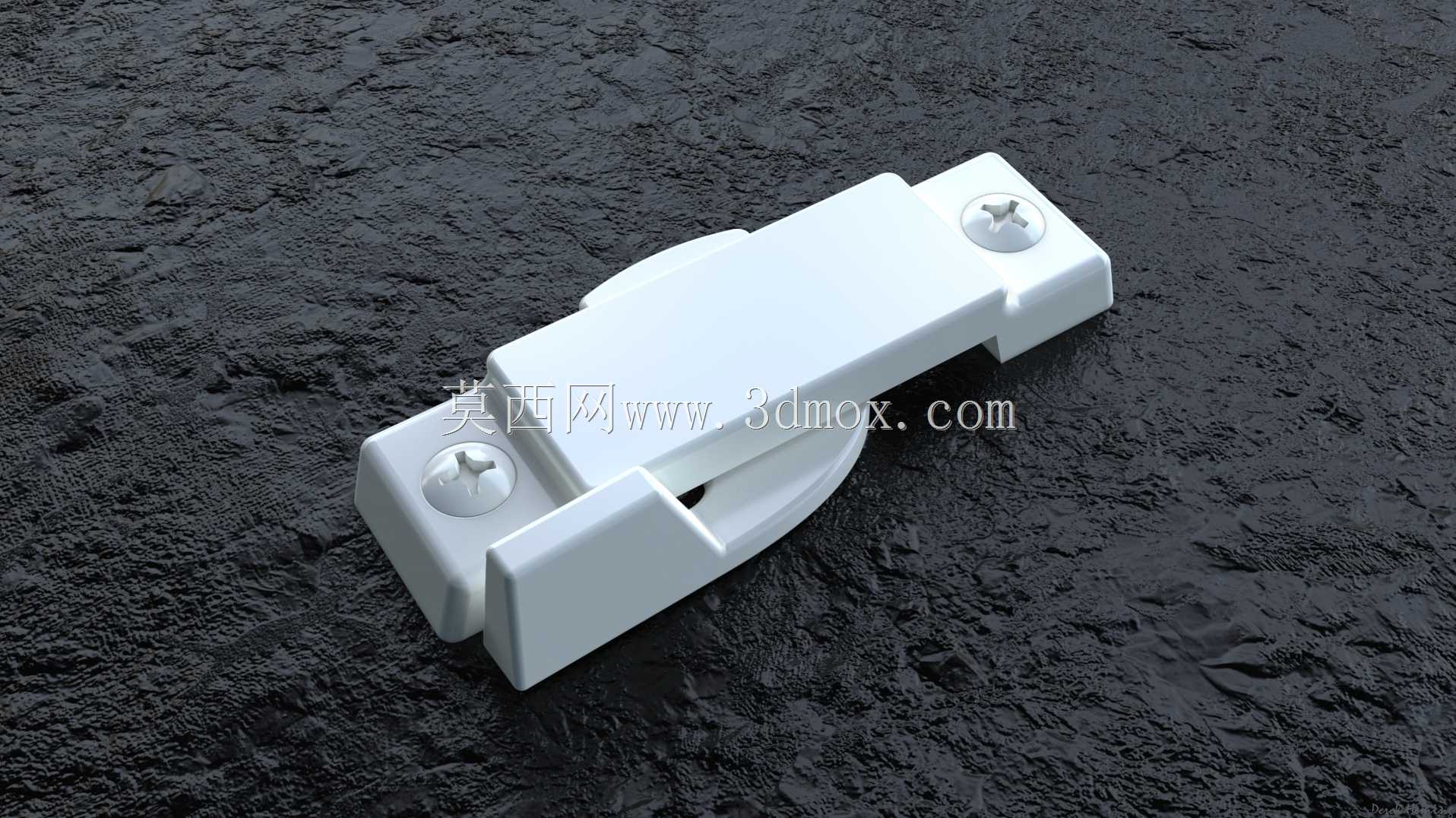

在设计思路上，这款插销采用英寸制尺寸规范，适配海外车型、进口改装配件的安装尺寸标准，整体结构做了模块化拆分，基座、旋转臂、固定螺丝、拨块等部件均可独立拆分替换，后期维护成本更低。外形设计上采用低轮廓扁平化造型，安装后突出窗体表面的高度极低，不会占用车窗周边的内饰空间，也避免了突出构件剐蹭乘员衣物、肢体的问题，边角位置全部做了圆弧过渡处理，没有尖锐棱角，符合车用配件的安全设计要求。

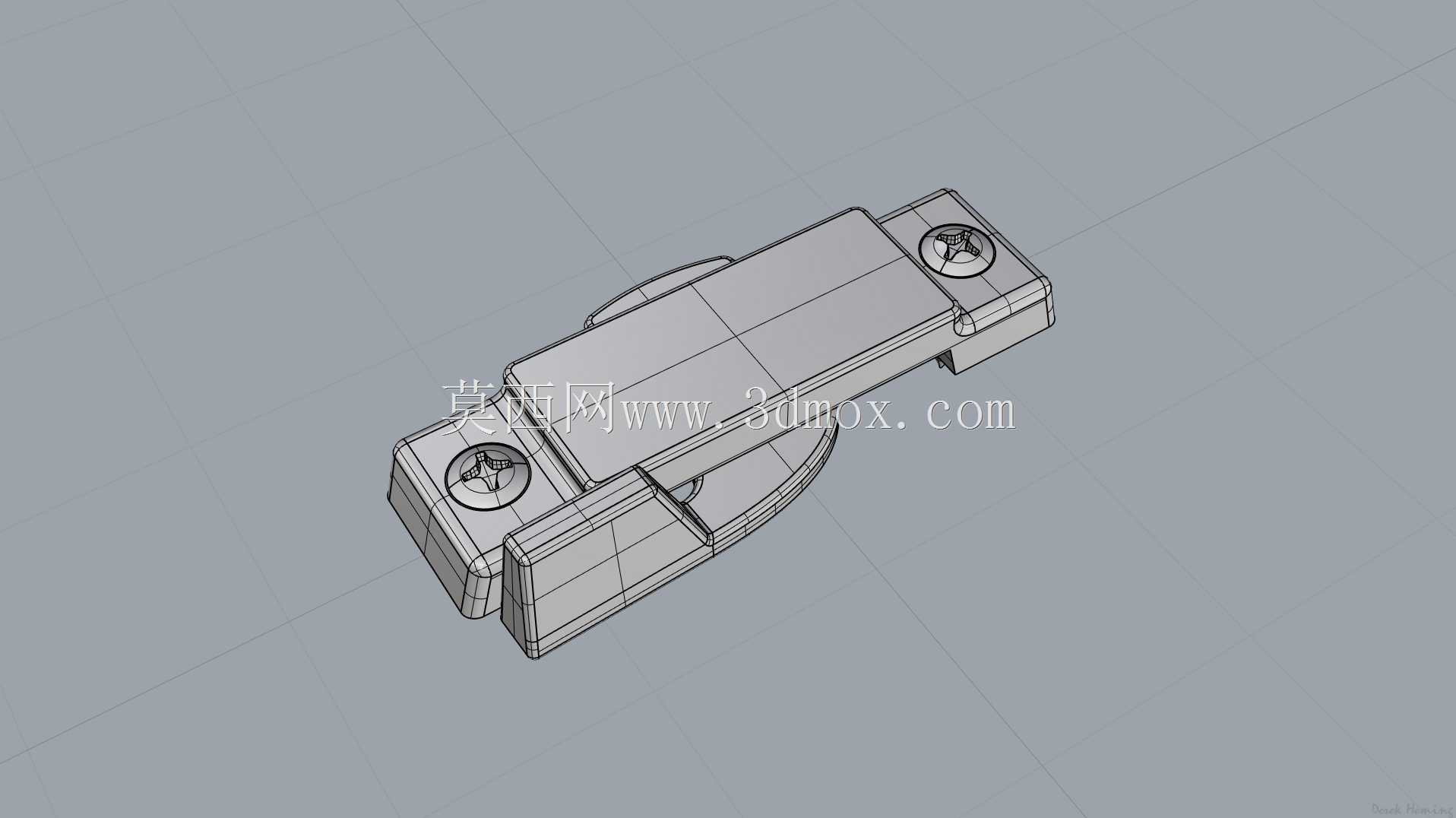

在安装边界方面，这款插销的基座为矩形薄型结构，安装时仅需在窗体边框对应位置开设两个与安装螺丝匹配的定位孔，无需对窗体结构做大规模裁切改造，适配厚度在1.5mm至3mm之间的金属、复合材料车窗边框，旋转臂的转动行程经过精准限位，锁止时的伸出长度可完全卡入窗体侧的配套卡槽，解锁时旋转臂完全收回基座轮廓范围内，不会干涉车窗的正常启闭滑动，整体安装公差控制合理，即便窗体边框存在小幅的加工尺寸偏差，也可通过安装孔的微调余量完成适配安装，不会出现安装错位、锁止对位不准的问题。
