PVC百叶窗锁杆固定连接件结构设计

这款PVC百叶窗锁杆连接件，是民用建筑外窗、工业通风百叶窗启闭锁紧系统中的核心配套零件，主要应用于各类PVC材质百叶窗的侧边锁杆传动定位场景，承担锁杆行程限位、锁紧力传导、操作手感反馈的核心作用，是保障百叶窗闭合锁紧密封性、启闭操作顺畅度的关键结构件。

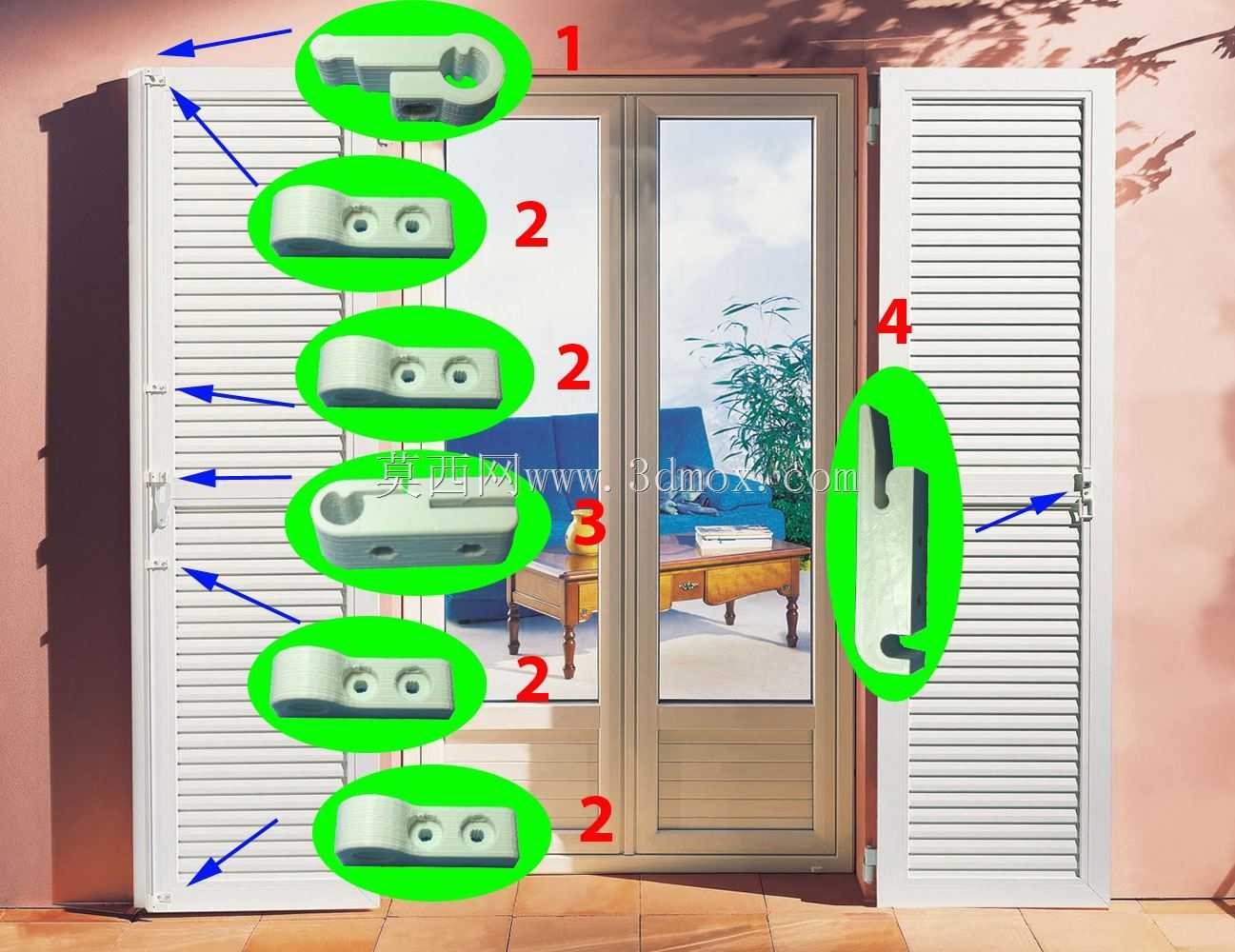

从实际应用场景来看，这类连接件广泛适配民用住宅外装PVC百叶窗、工业厂房通风百叶窗、设备柜体通风百叶窗的锁紧机构，安装在百叶窗侧边型材的内腔位置，一端承接外置操作手柄的传动作用力，另一端卡接锁杆完成锁止动作，替代传统金属冲压件在潮湿、多尘的户外环境下易锈蚀、卡滞的痛点，适配PVC型材的轻量化、耐腐蚀安装需求。

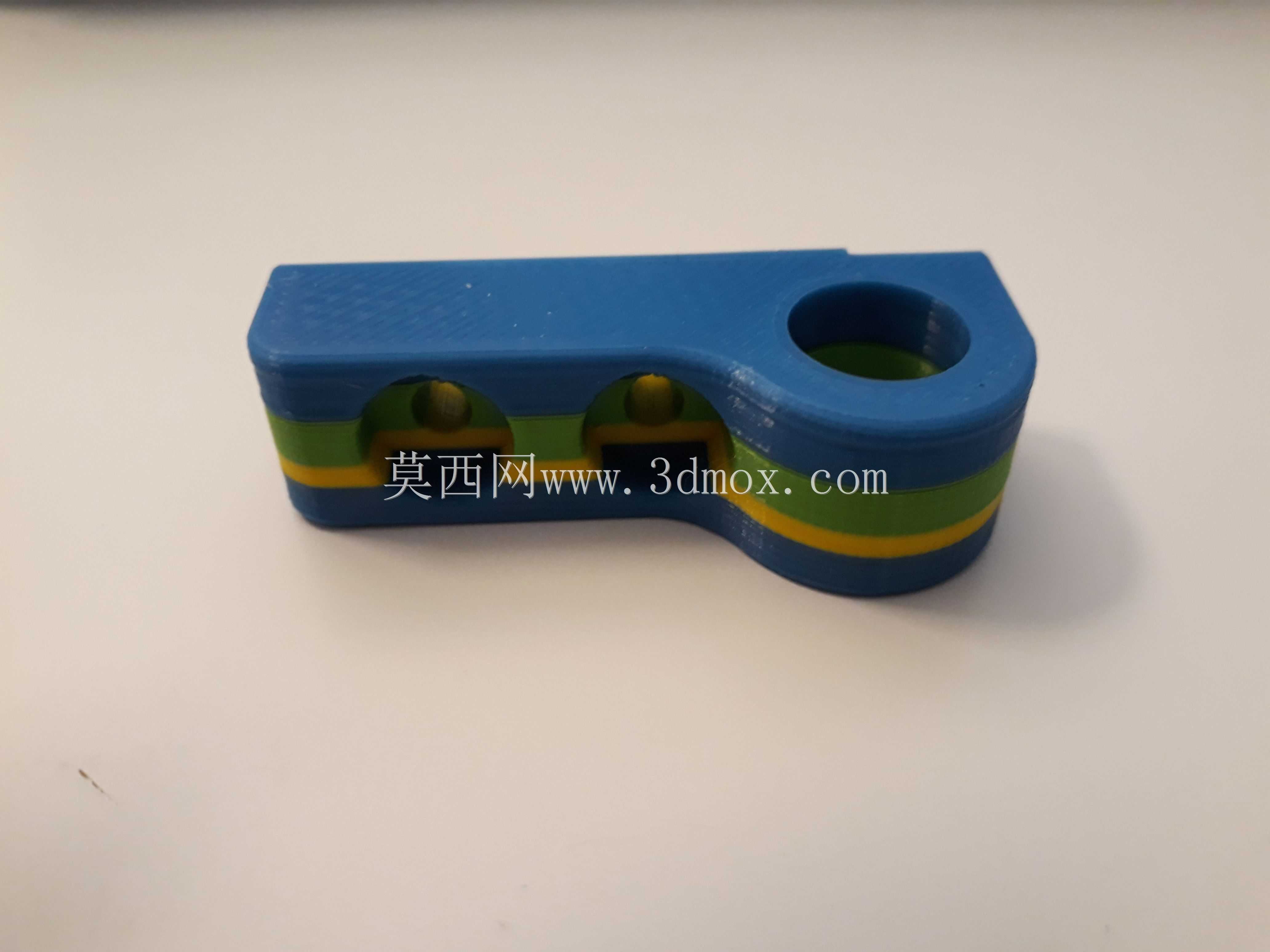

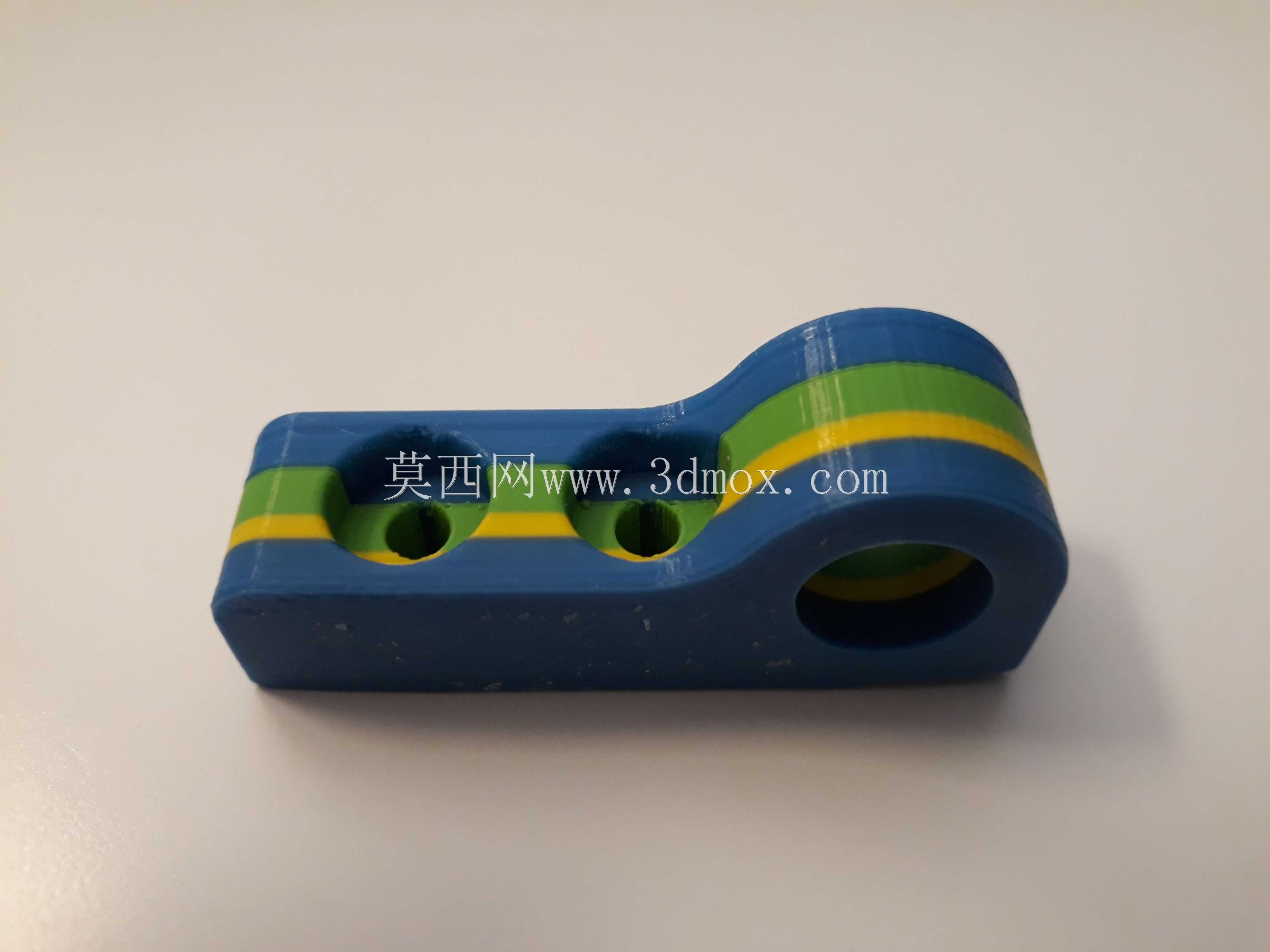

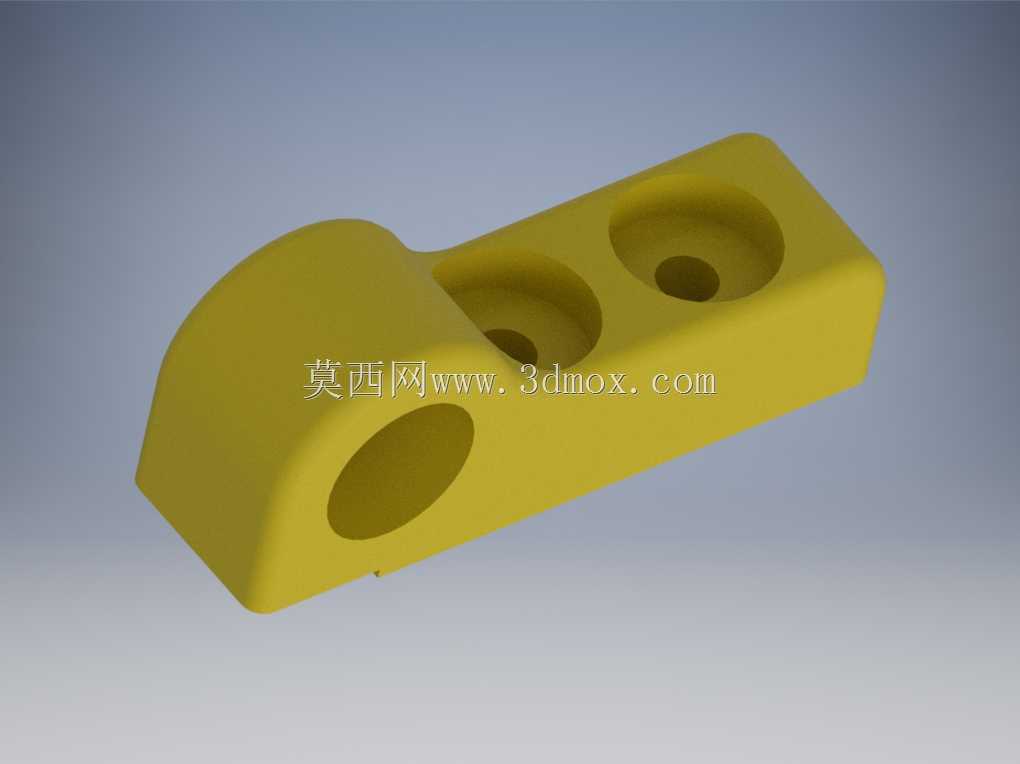

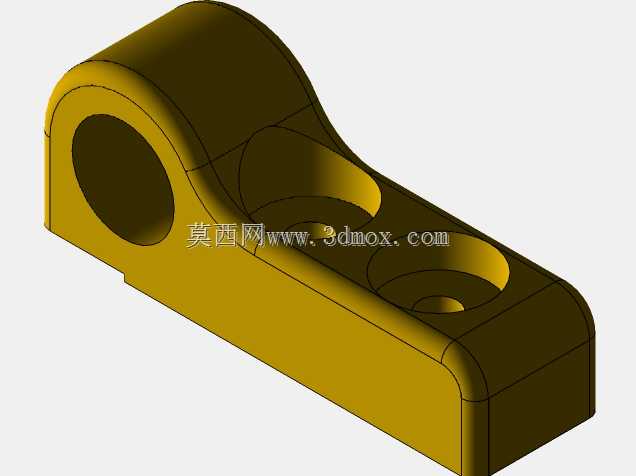

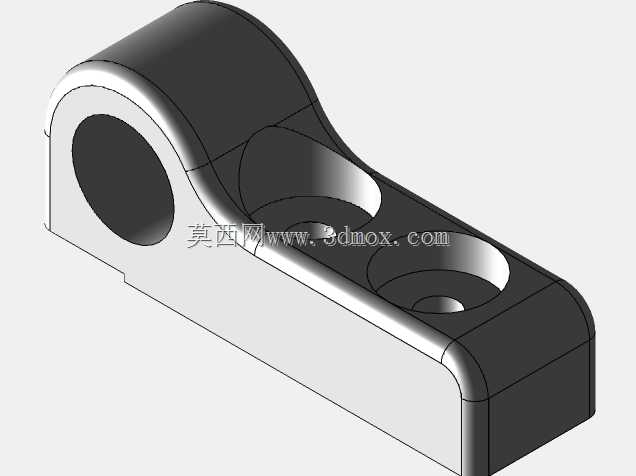

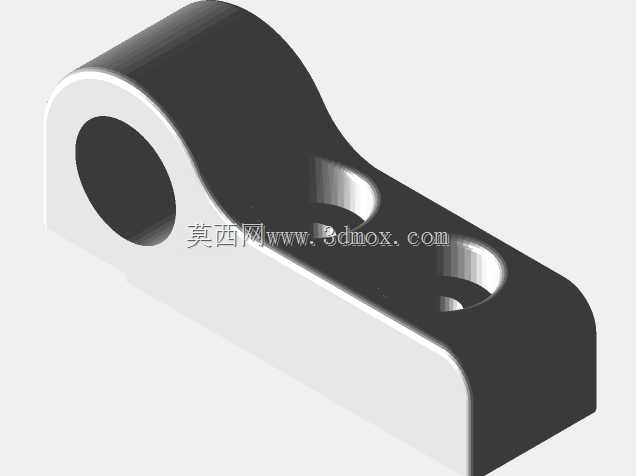

产品功能特性上，主体采用长条形异形结构设计，一端设置大尺寸通孔用于铰接固定在窗体型材的预装定位柱上，作为整个连接件的旋转摆动支点，保证操作时的转动顺滑无旷量；主体平面上设置两个同轴沉头安装孔，用于穿入自攻螺丝将锁杆与连接件刚性固定，沉孔设计可以让螺丝头部完全埋入零件平面，避免突出部分与型材内腔发生剐蹭卡滞；另一端的弧形过渡曲面贴合锁杆摆动的运动轨迹，在锁止和解锁两个极限位置都能提供稳定的行程限位，避免锁杆过位导致的锁紧失效。零件表面的黄绿标识条用于安装时快速识别安装方向，降低现场施工的错装概率。

设计思路层面，整体结构完全适配PVC型材的内腔安装边界，整体厚度控制在适配常规PVC百叶窗型材内腔的尺寸范围，长度方向的轮廓做了多段圆弧过渡，避免尖锐棱角在安装时刮伤PVC型材内壁，同时减少零件摆动时的运动干涉；安装孔的间距经过反复校核，匹配市面上主流规格PVC百叶窗锁杆的固定孔位，具备良好的通用互换性；铰接孔的内径公差控制在合理范围，既保证与定位柱的转动间隙适中，不会出现松旷晃动，也不会因为间隙过小导致转动卡涩，即使在低温环境下PVC材料出现轻微收缩，也能保证操作顺畅。

外形尺寸与安装边界上，零件整体为扁平长条状，最大外轮廓宽度适配常规25mm规格PVC百叶窗侧边型材的内腔宽度，安装后完全隐藏在型材内腔，不会突出窗体表面影响外观；铰接孔中心到两个固定孔中心的距离经过传动比校核，操作手柄转动90度即可带动锁杆完成完整的锁止解锁行程，操作力控制在普通用户轻松操作的区间，不会出现锁紧费力或者锁止不牢的问题；零件边缘全部做了圆角倒钝处理，没有尖锐飞边，安装时不会划伤施工人员，也不会磨损型材内部的密封胶条。
