电动自行车博世四代中驱电机柜结构

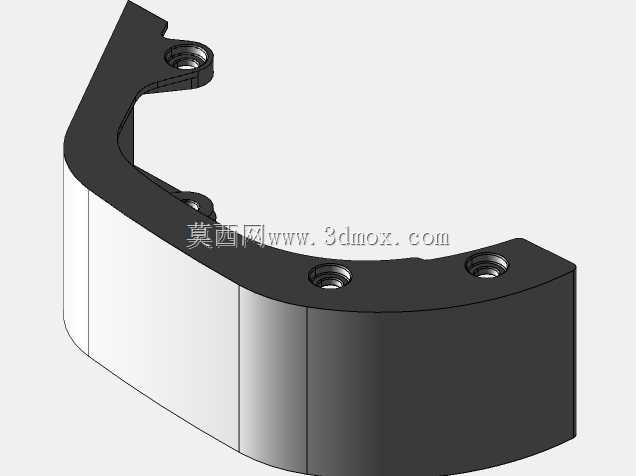

该结构件应用于民用电动自行车的中置驱动系统区域，作为核心驱动电机的外部防护承载柜体，直接适配博世第四代中驱驱动装置的安装布局，是电动自行车动力单元与车架衔接的关键防护结构件。在实际骑行场景中，该部件承担多重核心作用：其一为物理防护功能，骑行过程中路面飞溅的泥水、砂石、扬尘会直接冲击动力单元区域，该弧形柜体结构可完整包覆电机的侧部与上部外露区域，避免异物侵入电机装配缝隙造成的运转卡滞、接线磨损、壳体腐蚀问题，同时在车辆发生侧翻、轻微磕碰时，可作为第一缓冲结构吸收冲击能量，避免电机核心壳体直接受撞击发生形变损坏；其二为安装定位功能，柜体上预留的多组沉孔安装位，可分别对应电机本体固定、车架连接锁止、周边线束卡扣固定的装配需求，无需额外加装转接支架即可完成动力单元与车架的精准对位，减少整车装配的工序复杂度。从设计思路来看，该结构采用大弧度一体化曲面造型，完全贴合博世四代中驱电机的外部轮廓走向，整体轮廓做了大圆角过渡处理，既避免尖锐棱角在骑行过程中剐蹭骑行者裤腿，也能在车辆转向、后轮减震压缩过程中，与周边的车架管、后平叉、减震器预留足够的运动间隙，不会发生运动干涉。安装边界方面，该柜体的三个固定安装孔呈三角分布，分别对应电机壳体上部、侧部、下部的预装螺柱位置，安装后柜体与电机壳体之间预留均匀的3mm间隙，既避免装配后出现挤压异响，也可在间隙内填充减震缓冲胶条，进一步降低电机运转时的振动传递；柜体的弧形外边缘与车架立管的最小间隙控制在8mm以上，适配多数常规管径的电动自行车中置车架安装需求，不会出现车架适配冲突。结构细节上，所有安装孔位均做了沉台处理，螺栓装配后头部完全沉入沉台内，不会突出柜体表面造成剐蹭风险，同时孔位周边做了局部加厚处理，提升长期颠簸路况下安装位的结构强度，避免固定孔位开裂失效；柜体的下部边缘做了内收翻边设计，可引导落在柜体表面的雨水向两侧导流，不会顺着柜体缝隙流入电机接线区域，提升雨天骑行的电气安全性。整体结构在满足防护、安装功能的前提下，尽可能做了轻量化的壁厚优化，在保证结构抗冲击强度的同时降低部件自重，不会额外增加整车的簧下质量，影响骑行操控体验。
