山地车203毫米六钉通风制动碟刹盘

　　这套结构围绕山地车、电动自行车及重载通勤两轮车的盘式制动系统展开，核心对象是直径203毫米的六钉制动碟片。大直径转子主要用于下坡、长距离拖刹、整车载重较高或电动助力车瞬时速度较快的场景，制动钳在相同夹紧力下可获得更大的制动力矩，同时摩擦区域半径增加后，热量沿盘面扩散的路径更长，能够降低连续制动时局部热斑集中的风险。实际装车时，碟片通过六枚螺栓固定在前叉或车架花鼓的安装座上，中心孔与花鼓定位台配合，六个螺栓孔沿圆周均布，装配阶段需要按对角顺序分次拧紧，避免单侧受力造成盘面偏摆。模型重点还原了外摩擦环、中心星形支架、六孔安装法兰、铆钉连接点以及大面积镂空轮廓，转子外径和六螺栓图案作为关键边界被准确保留，适合在整车布置、制动卡钳间隙校核、轮组干涉检查和维修演示中使用。

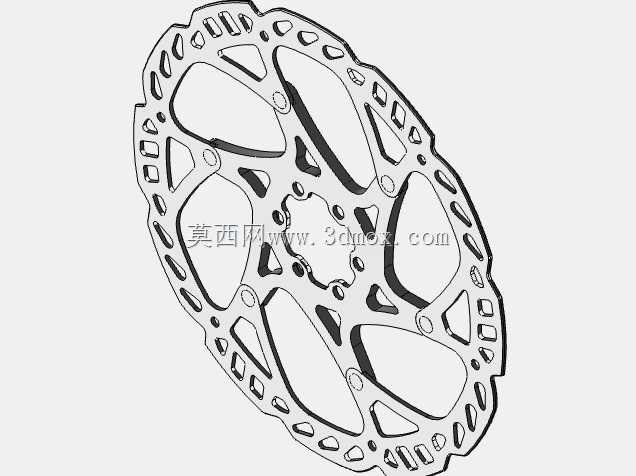

　　从功能上看，制动碟片并不是简单的平板圆环。外侧环形区域承担刹车片摩擦任务，需要与卡钳两侧来令片保持平行，盘面在旋转过程中应尽量减小轴向跳动；中心支架负责把制动力矩传递到花鼓，其星形支臂在开孔后仍需保留足够的截面宽度，使紧急制动时的剪切和弯曲载荷能够顺畅传递。内外环之间采用多枚铆钉连接，这种结构在实物中常配合不同材料或不同热处理区域使用：外摩擦环重视耐磨、耐热和摩擦系数稳定，中心支架则强调轻量化与支撑刚度。模型中铆钉位置沿内圈分布，既表现了连接关系，也便于在装配设计中检查螺栓、垫片与支架开孔之间的空间关系。

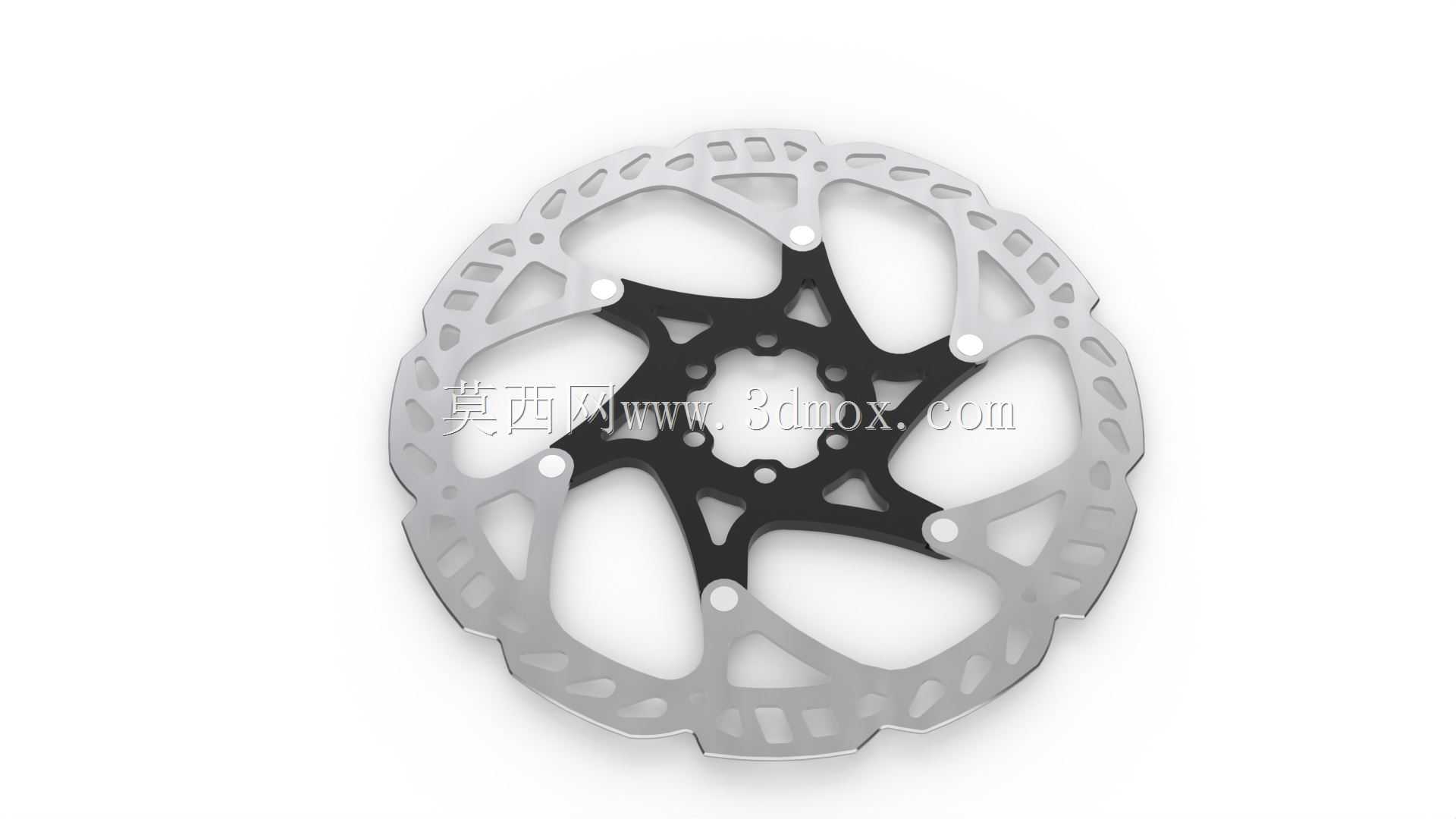

　　外形设计上，碟片外缘采用连续制动环，内部通过不规则大窗口切除多余材料。镂空窗口并非只服务于外观，它们在车轮旋转时引导空气穿过盘面，帮助摩擦热快速散出；同时，窗口边缘可以在刹车片轻微接触时刮除水膜、泥污和细小碎屑，改善雨天或越野路面下的制动响应。外缘还布置了密集的小缺口和浅槽，这类结构能够增加散热边界，降低热变形趋势，并在摩擦片扫过盘面时减少连续高频噪声。中心星形支架采用黑白分区表现，支臂从六孔安装区向外辐射，在保证螺栓孔周围材料补强的同时，把非承载区域尽量挖空，使转动惯量下降，轮组加速和减速时的负担更小。

　　安装边界方面，203毫米规格属于较大碟径，适配时不能只关注螺丝孔位。前叉或车架需要具备对应碟刹座强度，卡钳支架通常也要匹配203毫米转接规格；若由160毫米或180毫米碟片升级，卡钳相对摩擦环的径向位置会发生变化，转接座厚度、安装面平行度和螺栓长度都要重新核对。三维布置时，应检查碟片外圆与前叉内腿、辐条、挡泥板、货架支脚以及轮胎间隙的关系，还要确认卡钳活塞压合区域完整落在摩擦环宽度内。盘片装入后，摩擦面与来令片之间应保留均匀而微小的间隙，过紧会造成拖刹和异常发热，过松则可能延长制动行程。

　　建模思路上，可先以中心轴线建立回转基准，按203毫米外径绘制外摩擦环，再依据六钉孔圆周分布建立安装孔阵列。中心支架通过星形支臂草图与外圈内圈进行布尔组合，镂空窗口按照对称或近似对称关系排布，外缘散热槽则用圆周阵列或局部切除完成。铆钉连接点需要保持在内外环搭接区域内，孔位不能切入主受力截面。若用于工程校核，建议在模型中补充碟片厚度、螺栓孔直径、中心定位孔、摩擦环宽度和卡钳扫掠区域；若用于展示或装配动画，则可保留外轮廓、镂空形状、铆钉细节和材质分区，使制动盘在轮组转动、卡钳夹紧及散热气流分析中具有清晰的视觉表达。
