马古拉MDR-P203mm自行车制动盘结构设计

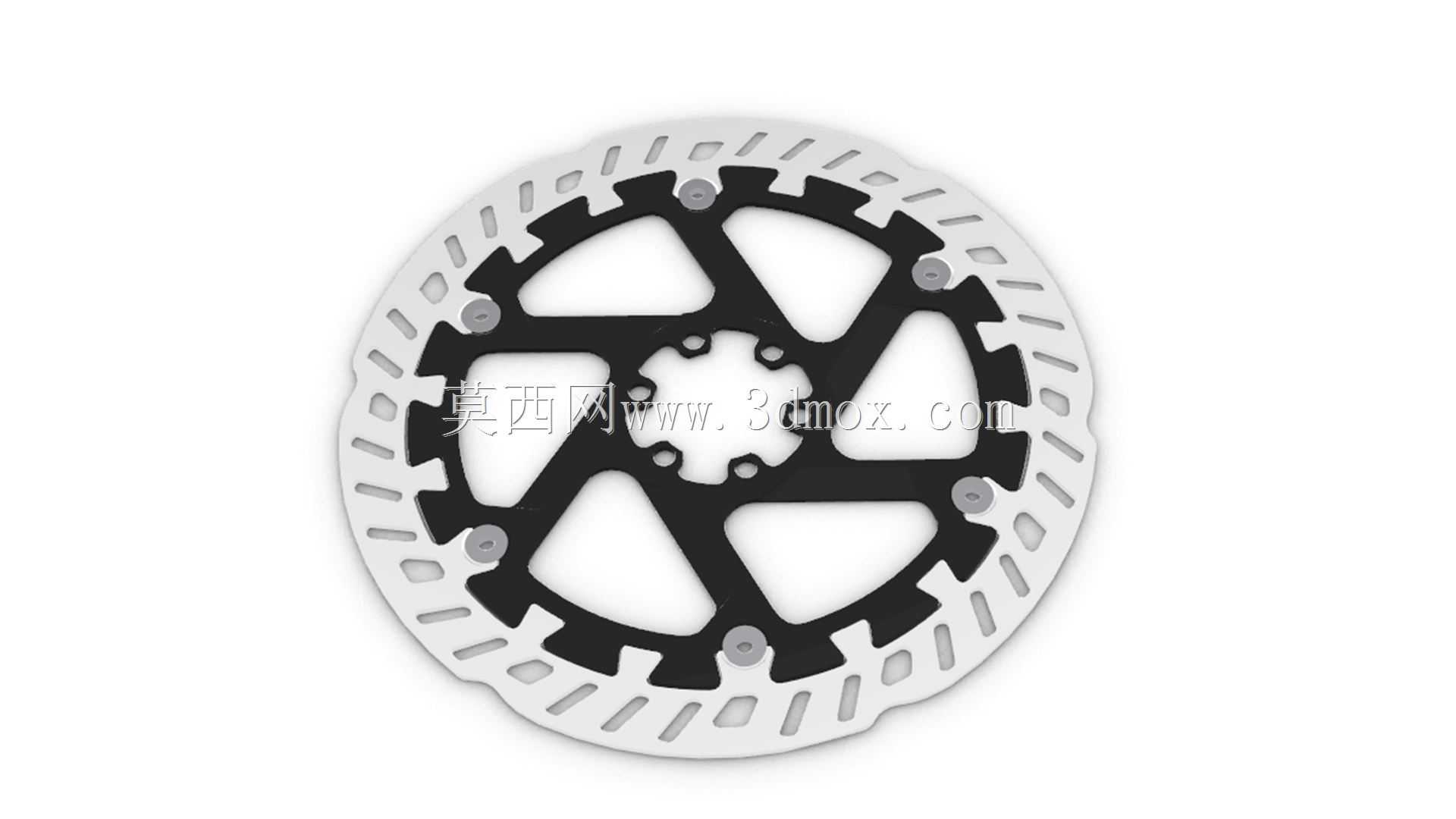

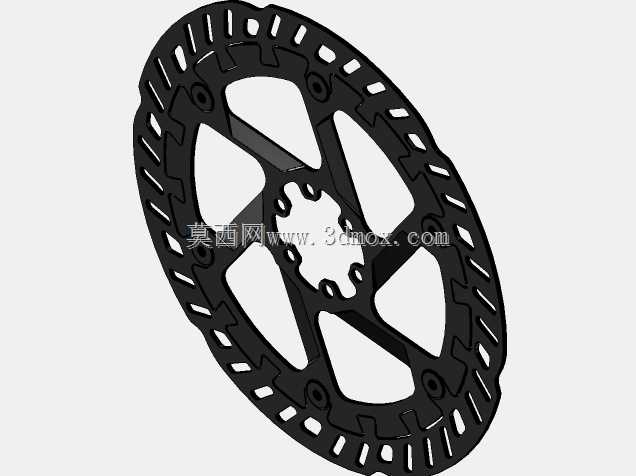

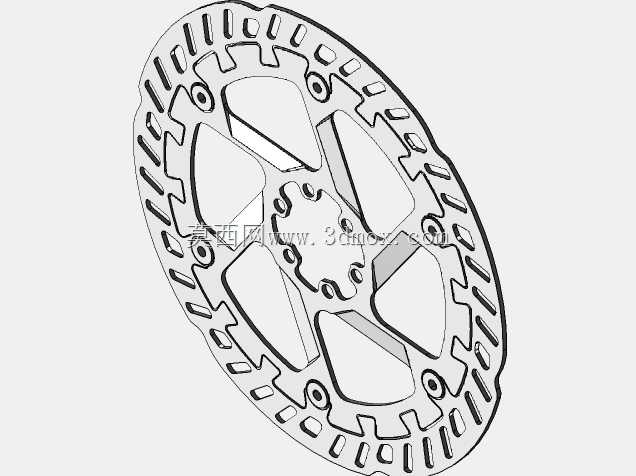

　　在山地车、越野自行车的制动系统设计中，大尺寸制动盘的热衰减控制与安装适配性一直是结构工程师重点考量的方向，203mm规格的制动盘多用于重度越野、速降类骑行场景，这类场景下制动负荷大，连续制动产生的热量远高于普通通勤骑行场景，对制动盘的结构强度、散热效率、安装同轴度都有明确的工程要求。这款马古拉MDR-P规格的制动盘，核心功能是通过与夹器来令片的摩擦作用，将车轮转动的动能转化为热能耗散，实现骑行过程中的减速与驻车动作，其203mm的转子直径能够提供更大的制动力臂，在相同夹器夹紧力下可输出更高的制动力矩，匹配大体重骑手、长下坡越野场景的制动需求。从结构设计思路来看，该制动盘采用内外分体式结构，内盘为高强度支撑骨架，外盘为摩擦工作环，两者通过6个固定销实现连接，这种浮动式结构设计能够允许摩擦环在受热膨胀时产生微小的径向位移，避免高温下盘体翘曲变形导致的制动抖动问题，同时内盘的镂空辐条结构在保证支撑刚度的前提下，有效降低了盘体整体重量，减少车轮转动惯量，提升骑行时的轮组响应速度。安装边界方面，盘体中心的花键结构适配标准的六钉花鼓安装接口，6个螺栓的安装位置严格遵循自行车碟刹安装的通用孔位规范，孔位分布的节圆直径与行业通用标准保持一致，可直接适配市售主流的山地车、速降车轮组花鼓，无需额外加工转接部件。摩擦环的外边缘设计有连续的散热开槽，这些开槽一方面能够在制动过程中划破来令片与盘体之间的水膜、泥膜，保证雨天、泥地骑行时的制动摩擦力稳定，

　　另一方面能够增加盘体与空气的接触面积，提升连续制动时的散热效率，同时开槽边缘还能刮除来令片表面附着的磨屑，避免磨屑在摩擦面形成光滑釉层导致制动力衰减。内支撑骨架的辐条采用非对称的三角镂空构型，通过有限元受力优化，在螺栓安装位、内外盘连接销位置做了局部加厚处理，保证制动时的扭矩传递路径上有足够的结构强度，避免大制动力矩下盘体出现开裂、变形问题。摩擦环的厚度设计兼顾了耐磨寿命与散热需求，过厚的盘体会增加重量且提升夹器的开合行程要求，过薄的盘体则会降低储热能力，连续制动下更容易出现热衰，该规格盘体的摩擦面厚度匹配马古拉对应型号夹器的来令片间距，安装后无需额外调整夹器位置即可保证摩擦间隙均匀，减少蹭碟问题的出现。在实际整车装配场景中，

　　该制动盘的安装需要保证盘体与花鼓端面的贴合度，螺栓需按照对角顺序逐步拧紧至规定扭矩，避免盘体安装偏摆导致的制动抖动，同时盘体的外圆跳动量需要控制在工程允许的公差范围内，保证制动过程中摩擦接触均匀，不会出现制动力忽大忽小的问题。对于三维建模从业者而言，搭建该类制动盘模型时，需要重点关注螺栓孔位的位置度公差、内外盘连接销的配合间隙、摩擦环开槽的角度与深度参数，这些细节直接决定了模型用于结构仿真、装配验证时的准确性，尤其是6个安装螺栓的孔位分布，必须严格匹配通用花鼓的安装尺寸，否则模型在虚拟装配时会出现干涉问题。从制动系统的匹配角度来看，203mm直径的制动盘需要搭配对应规格的夹器转接座，才能保证夹器来令片的摩擦面完全覆盖盘体的摩擦区域，

　　避免出现来令片偏磨、制动力不足的问题，该盘体的摩擦环宽度设计能够兼容主流的四活塞山地车夹器，适配范围覆盖重度越野、速降、enduro等多种骑行场景的制动需求。盘体表面的散热槽采用斜向排布设计，在车轮转动时能够利用气流带动空气穿过开槽，形成主动散热的气流通道，相比直槽设计的散热效率有明显提升，同时斜槽的角度经过优化，能够减少制动时的气流啸叫，提升骑行体验。内支撑骨架的材质通常选用高强度铝合金，通过锻造或冲压成型后做阳极氧化处理，提升表面耐腐蚀性能，外摩擦环则选用耐磨不锈钢材质，保证摩擦系数稳定的同时具备足够的耐磨寿命，两种材质的线膨胀系数差异通过浮动连接结构进行补偿，避免高温下不同材质变形量不一致导致的盘体翘曲。在结构强度验证环节，该类制动盘需要通过大制动力矩下的静强度测试、连续制动后的热变形测试、侧向冲击测试等多项工程验证，确保在极端骑行场景下不会出现盘体碎裂、变形等失效问题，建模时对连接销位置、螺栓孔位的应力集中区域做合理的圆角过渡设计，能够有效提升结构的疲劳强度，延长部件使用寿命。
