自行车轮毂中央转向轮组结构设计

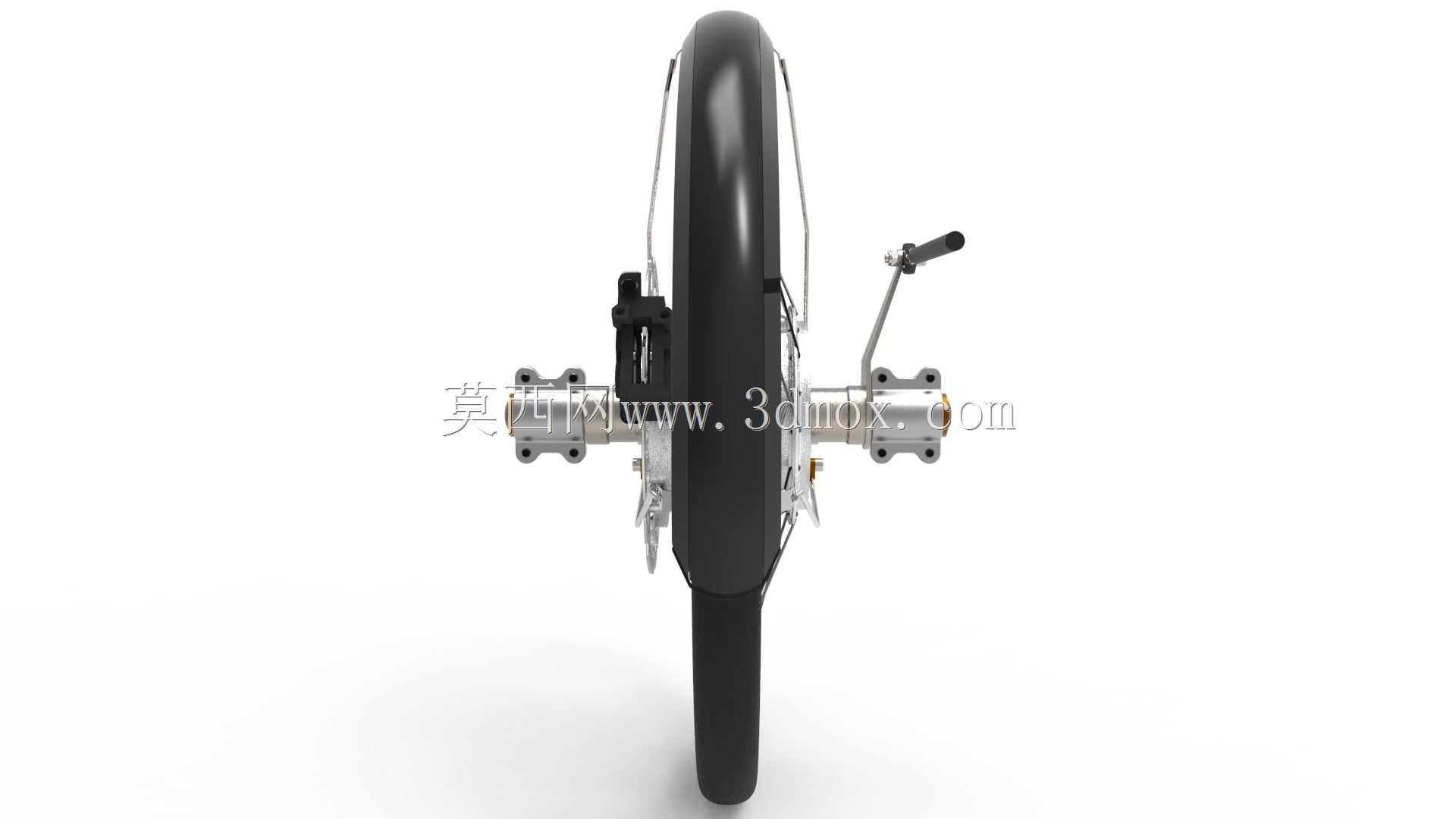

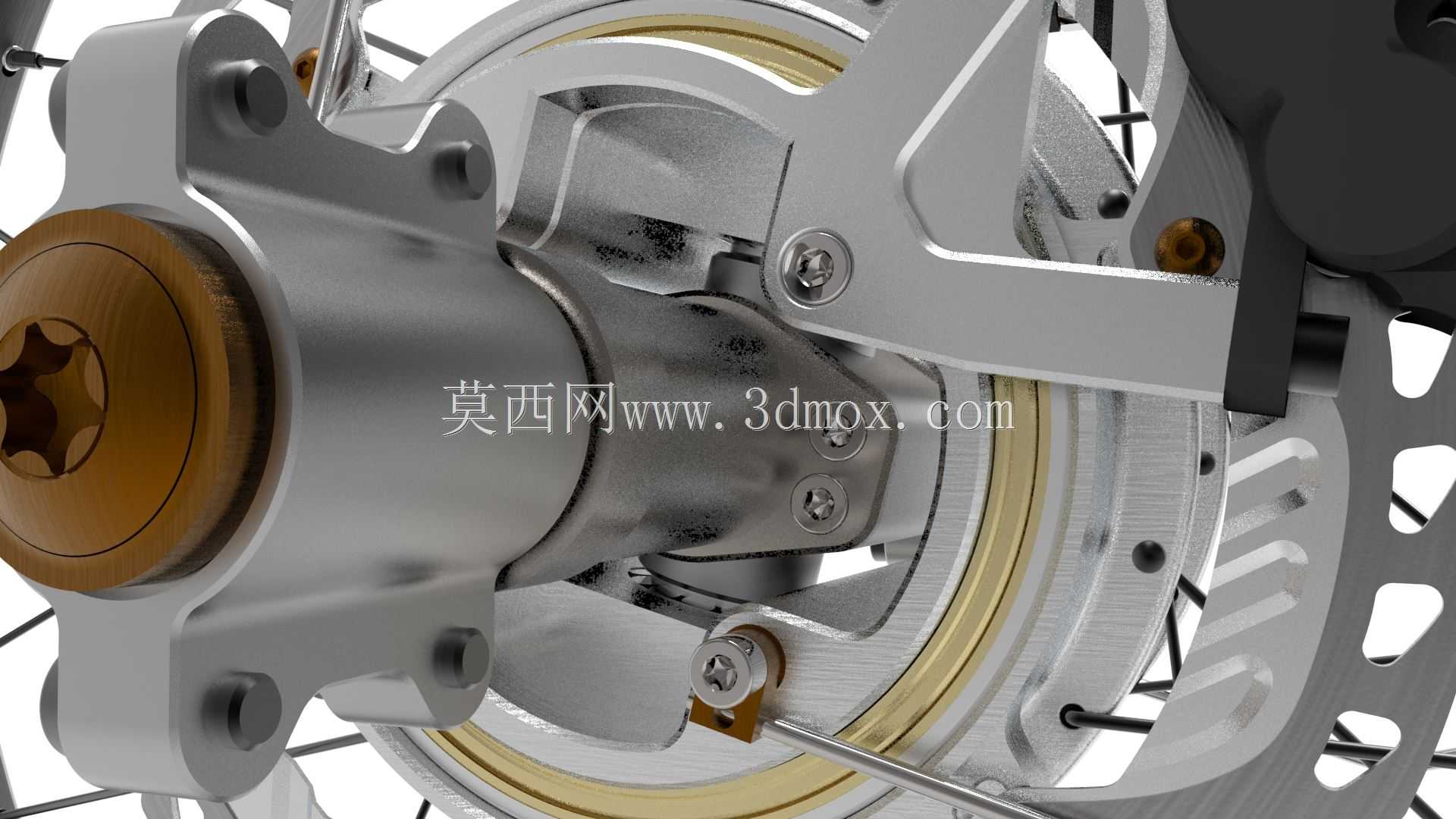

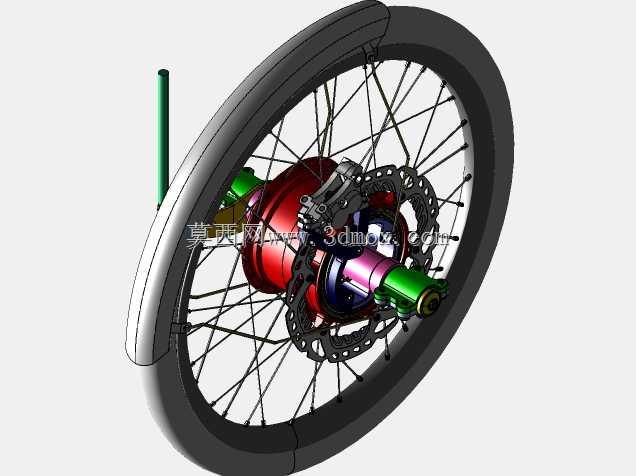

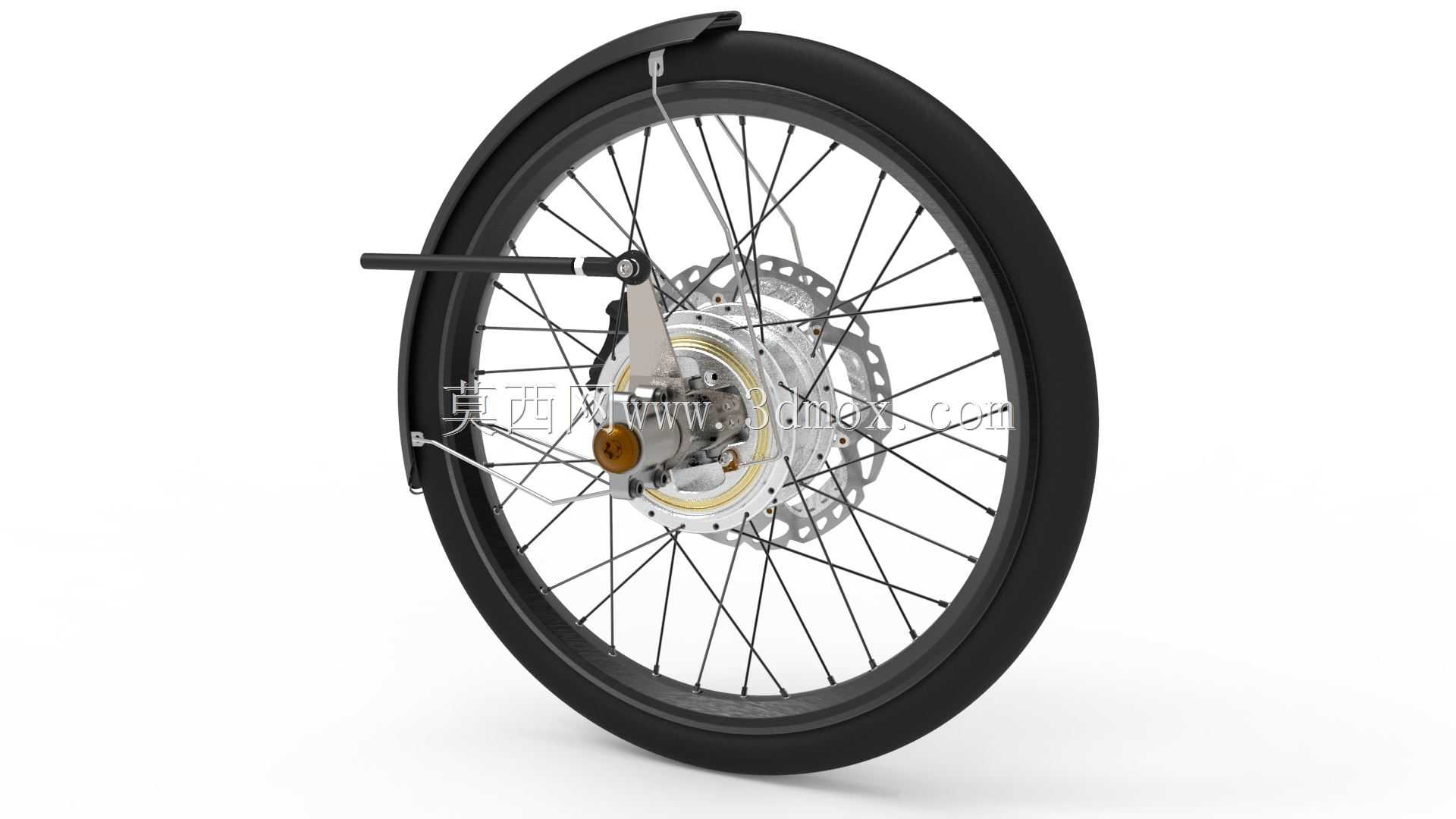

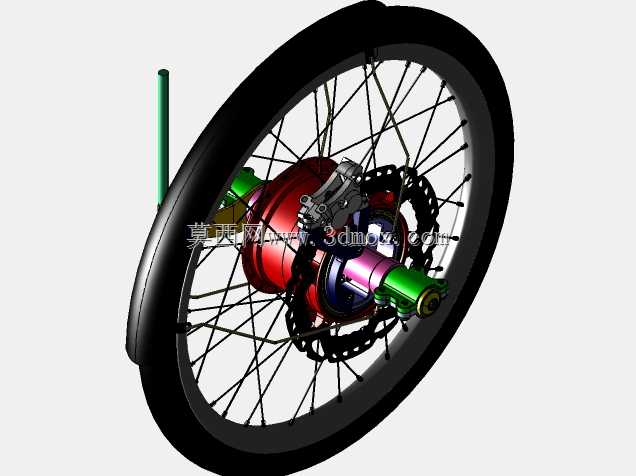

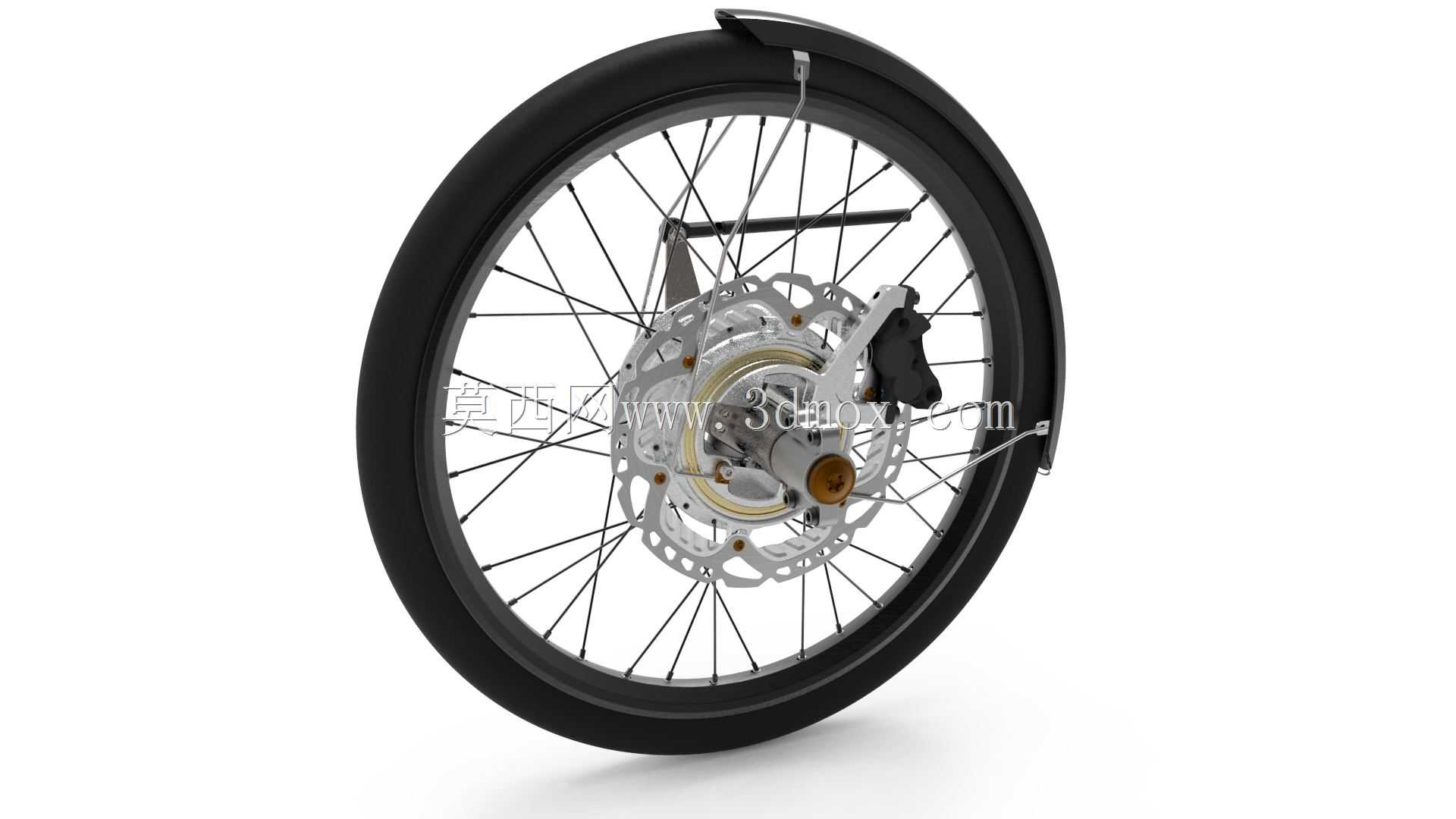

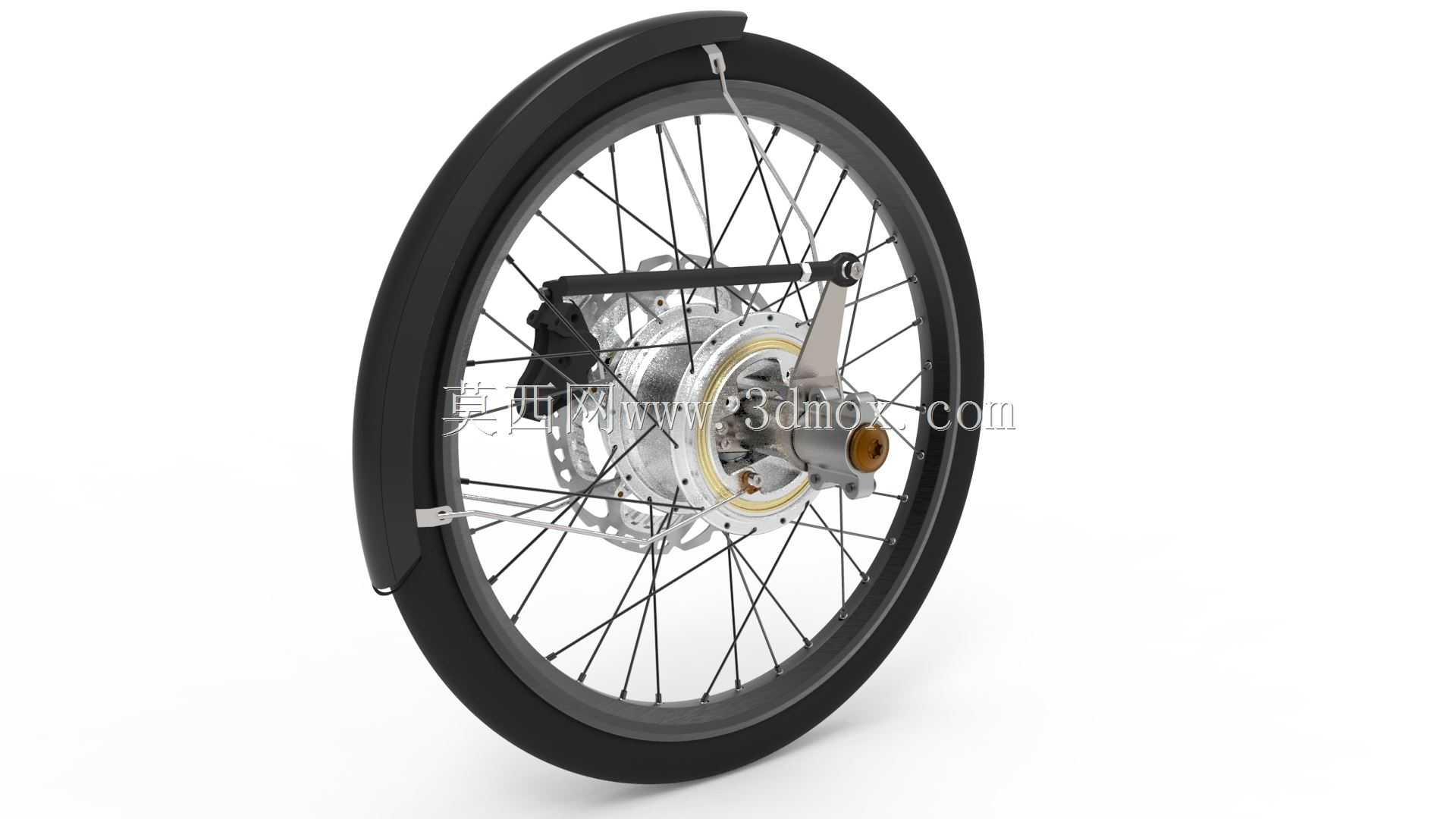

该结构面向个性化定制自行车、城市通勤改装车以及特殊用途非机动两轮车的研发场景，主要用于替代传统自行车前叉转向结构，将转向执行机构集成于轮毂轴心位置，实现更紧凑的前轮布局与更灵活的转向响应。在实际使用中，这套轮组结构可直接适配标准规格的自行车轮胎与碟刹制动系统，既能够满足日常城市骑行的转向操控需求，也可应用于小轮径折叠车、定制休闲自行车的特殊结构设计，解决传统前叉占用空间大、转向限位受限的问题。从功能特性来看，该轮组集成了辐条支撑结构、碟刹制动安装位、轮毂轴心转向机构以及配套挡泥板固定结构，转向动作通过轮毂内部的枢轴结构完成，无需传统前叉的叉腿结构延伸至轮轴上方，能够大幅降低前轮区域的结构冗余，同时保留标准碟刹的制动性能，制动卡钳安装位与主流碟刹规格完全兼容，辐条采用等距放射排布，保证轮圈受力均匀，可承受常规骑行过程中的径向与侧向载荷，配套的挡泥板可直接固定在轮组周边结构上，无需额外在前叉上加装固定点。设计过程中，首先围绕轮毂轴心的转向枢轴做了同轴度优化，将转向轴承、制动盘安装座、辐条固定法兰做同轴集成，避免转向过程中出现轮组偏摆；其次考虑到安装兼容性，轮圈采用常规自行车轮圈的标准直径规格，轮胎安装槽尺寸符合通用充气轮胎的安装要求，轮毂轴心的安装孔径与标准自行车快拆、实心轴规格匹配，可直接适配多数自行车车架的前轮安装位；转向机构的转动角度做了合理限位，既满足日常骑行的转向角度需求，也避免转向过度导致的线缆缠绕、结构干涉问题。安装边界方面，轮组整体外径与同规格常规自行车前轮一致，宽度方向因集成转向机构略宽于普通花鼓，但控制在常规前叉开档尺寸的兼容范围内，制动盘安装位的偏移量与主流碟刹卡钳的安装位置匹配，挡泥板的弧度完全贴合轮胎外轮廓，不会在轮胎转动过程中产生剐蹭，所有外露结构均做了圆角处理，避免骑行过程中勾挂衣物、造成安全隐患。
