轮式牵引Lifetrack挖掘反铲装置

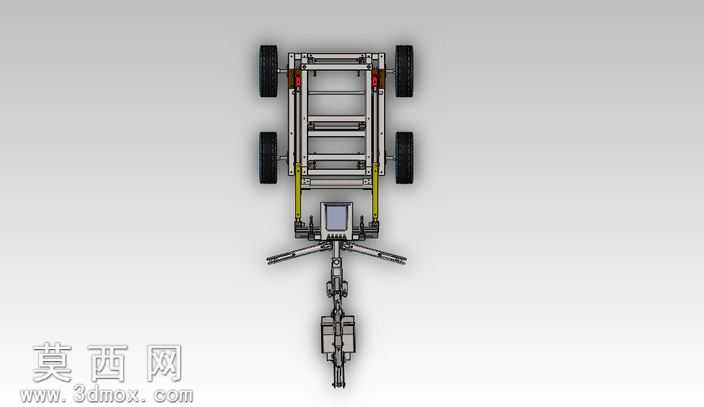

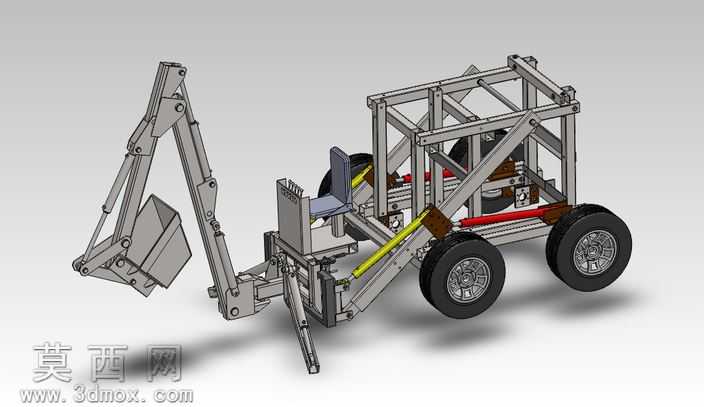

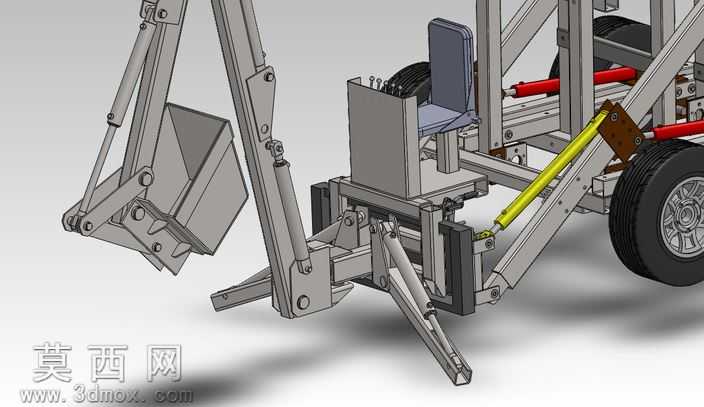

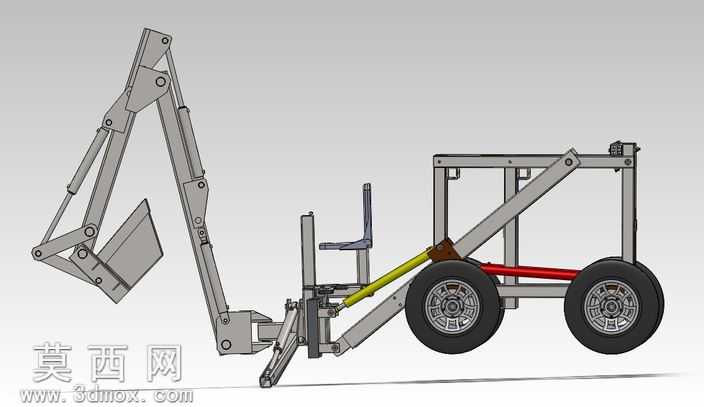

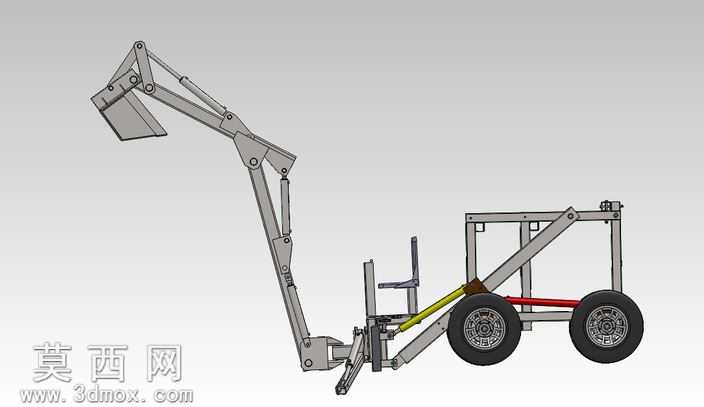

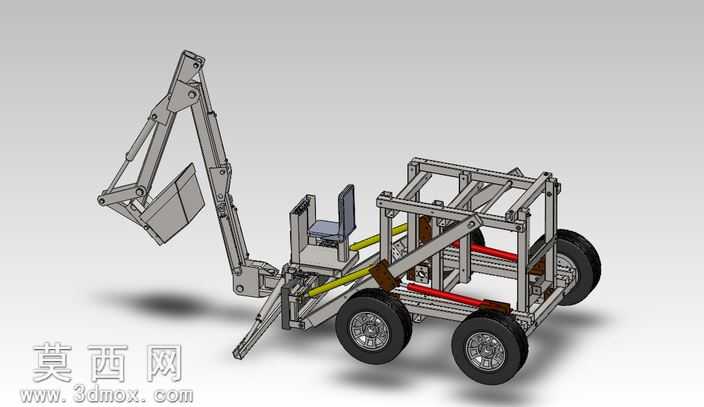

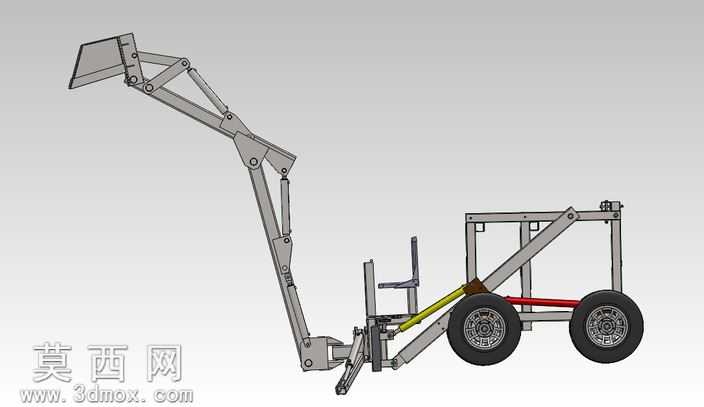

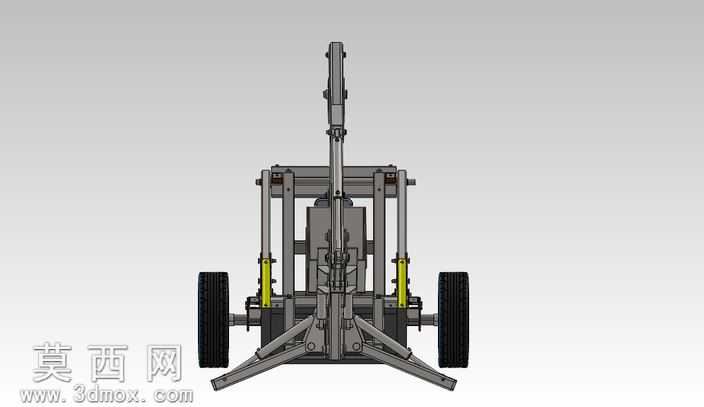

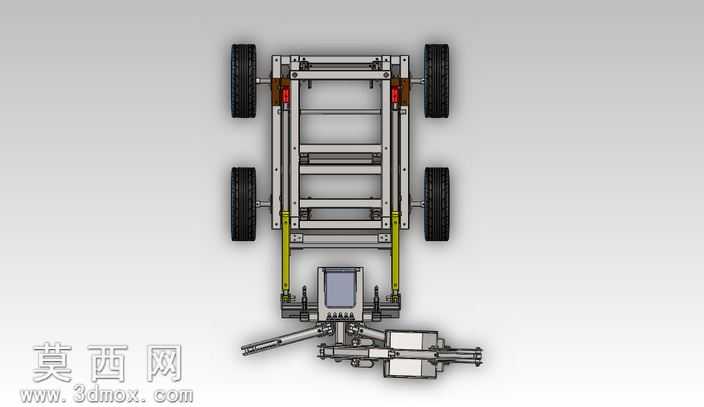

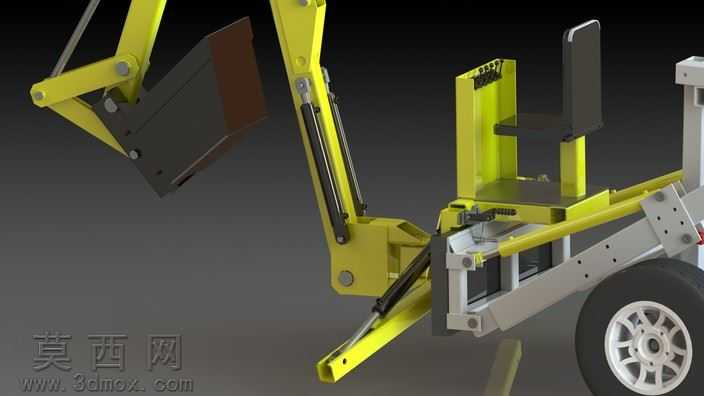

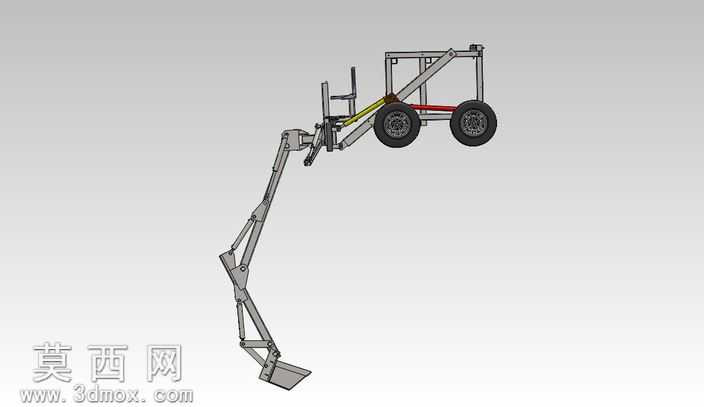

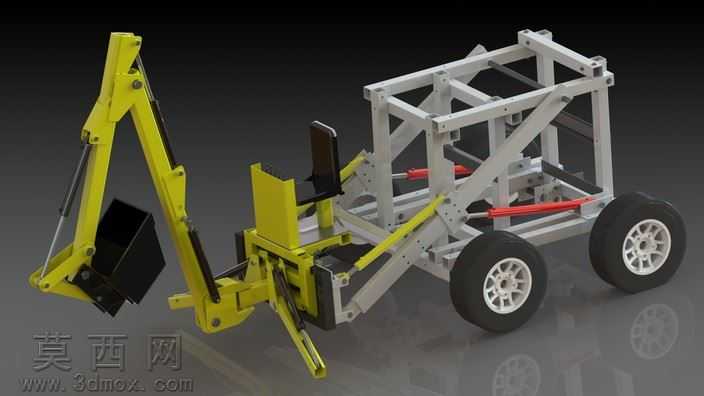

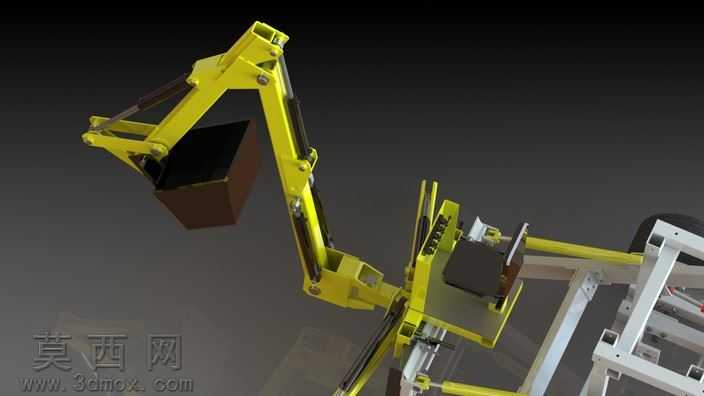

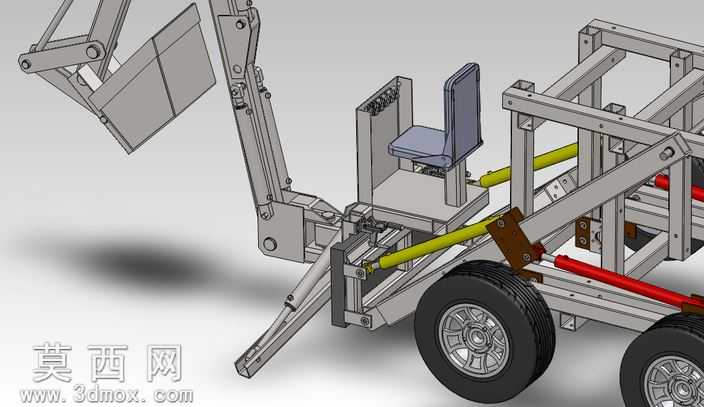

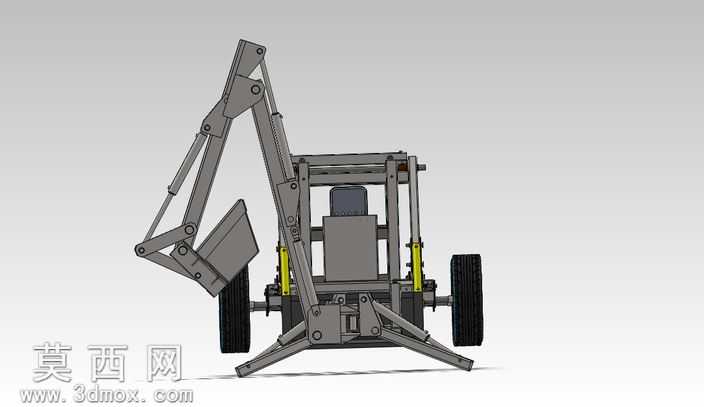

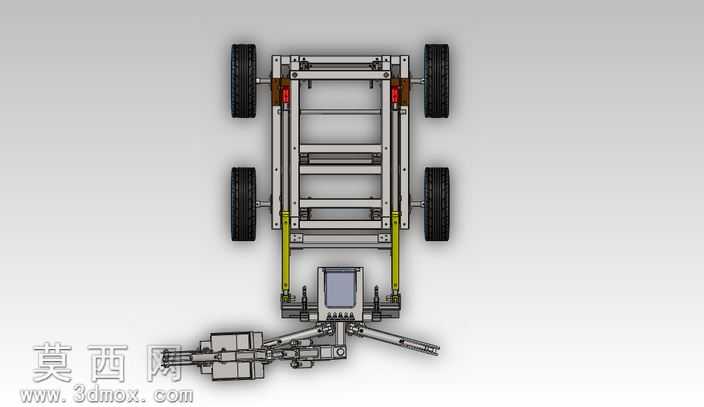

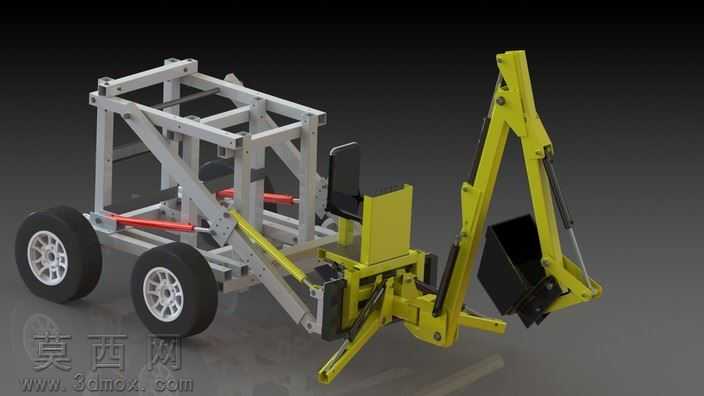

本作品为轮式牵引式反铲挖掘作业装置，整体采用三维参数化建模完成全结构搭建，建模过程中对每一处装配关系做了严谨的干涉校验，确保各运动部件在作业行程内无碰撞、无卡滞。模型渲染阶段采用哑光工业漆面材质区分功能部件：底盘承载框架使用银灰色金属磨砂材质还原钢制焊接车架的质感，清晰呈现方管型材拼接的桁架式结构，车架上的安装孔位、连接支座都做了精细化建模，还原真实焊接装配的细节特征；挖掘工作臂、铲斗及支撑支腿采用醒目的工程黄哑光漆面材质，搭配黑色橡胶轮胎、黑色操作座椅、红色液压油缸活塞杆护套，色彩区分清晰，能够直观分辨各功能模块的布局。结构设计上，该装置采用拖挂式轮式行走方案，配备两组橡胶充气轮胎搭配钢制轮毂，可通过牵引实现场地转移，无需额外配置行走驱动系统，大幅简化整体结构；作业时前部的两组可收放支撑支腿向下伸出接触地面，为挖掘作业提供稳定的支撑，抵消挖掘载荷带来的倾覆力矩。挖掘工作臂采用多段铰接式结构，各关节处配置液压执行元件，可实现动臂升降、斗杆收放、铲斗回转的全维度作业动作，驾驶座椅布置在车架中部靠近工作臂的位置，符合人工操作的视野需求，操作杆件的布局贴合人机工程学设计，操作人员可便捷控制各液压回路完成挖掘、提升、卸料的全流程作业。建模过程中对液压油缸的缸筒、活塞杆、铰接销轴都做了等比例还原，车架上的液压管路排布、油缸安装支座的加强筋结构都做了细节刻画，既保证模型外观的还原度，也清晰呈现了该反铲装置的机械传动逻辑与载荷传递路径，可用于小型土方作业设备的结构参考、作业原理演示以及相关改装设计的方案验证。
