肥皂生产加工成套设备三维结构设计

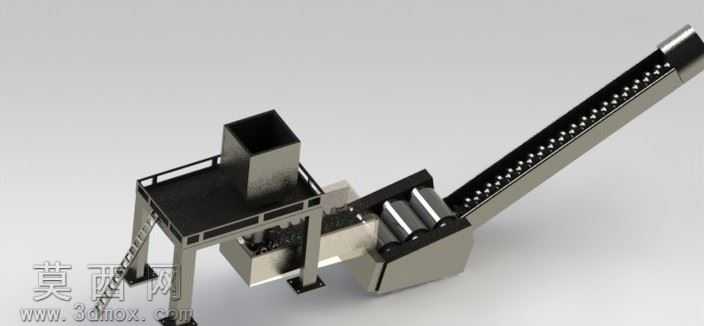

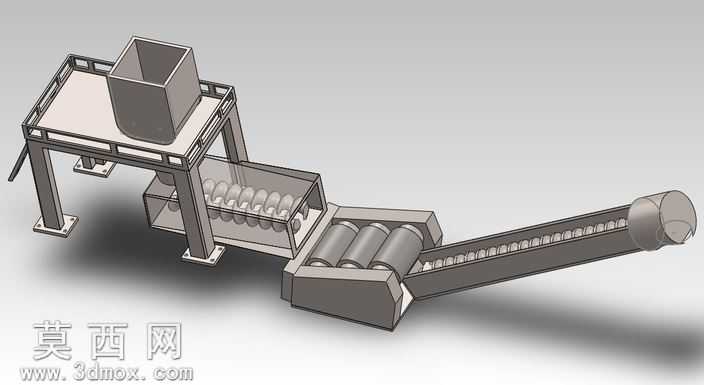

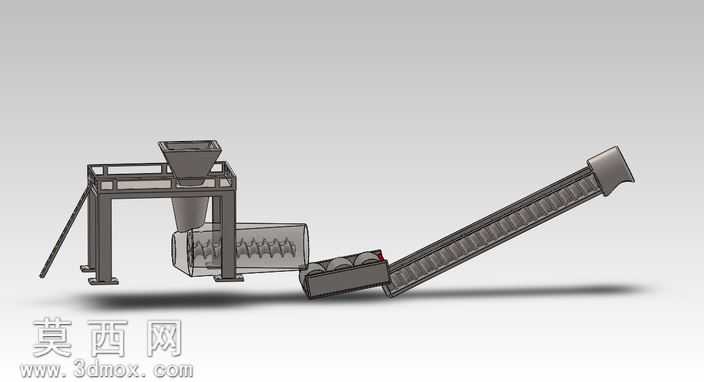

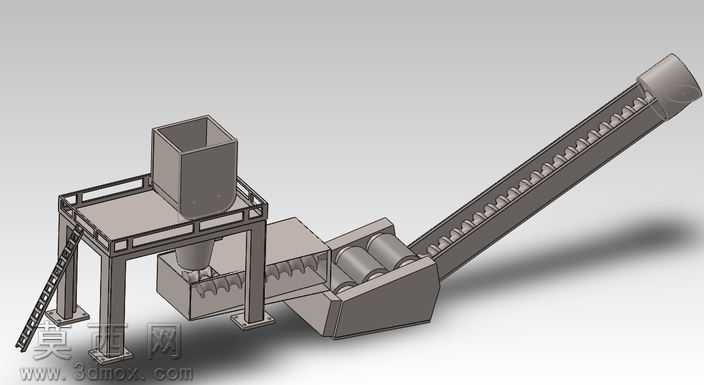

本套肥皂制造生产设备采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循日化生产设备的实际尺寸比例与装配逻辑，对各功能模块进行独立建模后完成总装配合校验，确保所有运动部件不存在干涉问题。模型首先完成高架支撑平台的结构设计，平台采用型钢焊接框架结构，搭配带护栏的操作平台与侧置爬梯，兼顾结构强度与操作维护的便利性，平台上方设置方形储料料斗，料斗采用上宽下窄的锥斗结构，内壁做顺滑过渡处理，避免皂料堆积挂壁，料斗下方设置定量出料结构，可精准控制皂料的出料速率。料斗下方衔接双螺杆输送结构，双螺杆采用啮合式叶片设计，建模时对螺杆叶片的螺旋升角、啮合间隙做了精准参数化设定，可实现皂料的均匀输送与初步混炼，避免皂料出现结块、输送不均的问题。双螺杆输出端对接三辊轧机结构，轧辊采用平行等距布置，建模时对轧辊的表面粗糙度、辊间间隙调节结构做了细节还原，可实现皂料的反复压延混炼，让皂体质地更加均匀细腻，满足肥皂生产的工艺要求。轧机输出端衔接倾斜式螺旋输送机构，输送槽采用密封式U型槽结构，内部螺旋叶片的螺距沿输送方向做渐变设计，可在输送皂料的同时完成一定的挤压排气，输送机构的倾斜角度经过反复调整验证，既满足车间生产线的布局高度差要求，也避免皂料在输送过程中出现滑落回流问题。渲染阶段采用工业设备常用的哑光金属材质对机架、料斗、输送槽等结构件进行材质赋予，对轧辊、螺杆等运动部件做了金属抛光质感处理，搭配柔和的工业场景打光，清晰呈现各部件的结构细节与装配关系，整体模型完整还原了肥皂生产从储料、混炼、压延到输送的全流程结构，可用于日化生产设备的方案展示、结构优化以及教学演示使用。
