经典直板功能手机外观结构三维数模

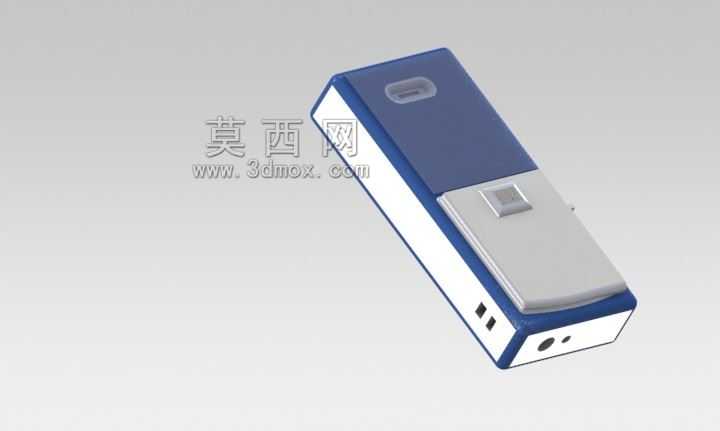

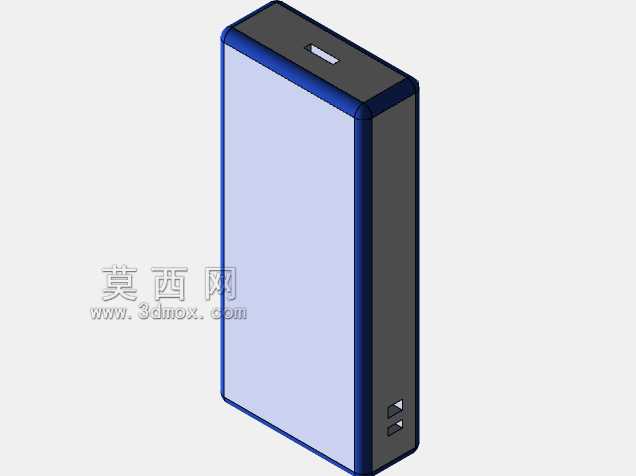

　　这款直板功能手机的三维结构数模，完整还原了入门级通讯终端的典型布局与结构细节，可用于消费电子结构设计教学、复古数码产品复刻开发、通讯终端装配工艺验证等场景。从实际使用场景来看，这类直板功能机主要面向基础通讯需求用户，可满足长时间待机、简易通话、短信收发的核心使用需求，在户外作业、备用机使用、老年用户群体中仍有稳定的应用空间，其结构设计的核心逻辑围绕耐用性、易装配、低成本三个核心维度展开。数模中清晰呈现了机身的三段式拼接结构，上半部分为深蓝色的天线与上壳体区域，预留了天线内置安装的空腔，壳体边缘做了小圆弧过渡处理，避免日常握持时的硌手感，同时该区域的壁厚控制在1.2mm，兼顾结构强度与注塑成型的工艺可行性，不会出现注塑缺料、

　　缩水等常见缺陷。中间区域为银灰色的按键操作区，数模中还原了方形导航按键的凸起结构，按键与壳体之间预留了0.15mm的装配间隙，保证按键按压时的行程顺畅，不会出现卡键问题，按键下方的空腔预留了导电胶、按键PCB板的安装空间，安装边界尺寸与常规直板功能机的按键模组通用，可直接适配市售的标准按键配件，降低开模与配件采购成本。下半部分为白色的下壳体区域，数模中还原了底部的充电接口、麦克风拾音孔的开孔位置，两个圆形开孔为麦克风拾音与扬声器出声的通道，开孔边缘做了0.2mm的倒角处理，避免开孔处的应力集中，提升壳体的抗摔性能，矩形开孔为充电接口的安装位，尺寸适配当时通用的小口充电接口，接口安装位周边设置了两个定位柱，可直接固定充电接口PCB板，

　　装配时无需额外调整位置，提升产线装配效率。从整体外形尺寸来看，整机为细长直板造型，长宽厚比例符合单手握持的人体工学要求，机身所有拼接处都设计了卡扣连接结构，数模中完整还原了卡扣的位置与扣合量，单个卡扣的扣合量控制在0.8mm，既保证壳体拼接后的连接强度，不会日常使用中出现壳体松脱的问题，也方便售后维修时的拆机操作，不会因为扣合量过大导致拆机时损坏卡扣。机身侧边的分型面设置在侧面中线位置，分型面做了0.05mm的断差处理，避免注塑成型后上下壳体出现错位影响外观，同时分型线位置做了细微的凹槽隐藏设计，日常握持时不会感知到分型线的存在，提升握持的触感体验。在结构设计的细节上，数模中还体现了内部的筋位布局，壳体内侧均匀分布了加强筋，

　　筋位厚度为0.8mm，间距为8mm，既可以提升壳体的整体结构强度，避免手机跌落时出现壳体开裂的问题，也不会因为筋位过厚导致壳体表面出现缩水痕，影响外观质量。电池仓的位置设置在机身下半部分的内部，空腔尺寸适配当时通用的薄型锂电池，仓体周边设置了电池定位挡边，可固定电池位置，避免手机晃动时电池移位导致接触不良的问题，电池盖与下壳体的连接采用卡扣加底部卡位的结构，拆卸时只需推开底部卡位即可取下电池盖，操作便捷。这款数模的结构细节完整覆盖了直板功能机从外观曲面到内部安装结构的全部要素，没有遗漏装配所需的定位、卡扣、开孔等关键特征，可直接用于结构评审、模具开发参考、装配工艺模拟等工作，对于入门学习消费电子结构设计的从业者来说，也能通过该数模理解直板通讯终端的典型结构设计逻辑，掌握壁厚控制、间隙预留、卡扣设计、筋位布局等基础结构设计技巧，理解耐用型消费电子在成本、强度、装配效率之间的平衡思路。
