双轴异侧动力传输齿轮啮合结构

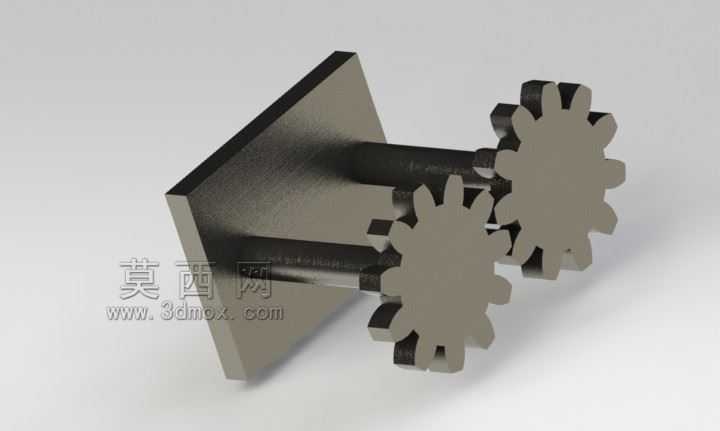

　　这套齿轮啮合结构核心解决的是异侧轴系间的动力换向传输问题，在小型轻工设备的动力排布场景中十分常见——不少桌面级加工设备、小型输送单元受安装空间限制，动力输入轴与输出轴无法布置在同一侧，常规的同轴传动、带传动要么占用过多横向空间，要么传动精度达不到负载要求，这套结构正是针对这类窄安装空间的传动需求设计。从结构布局来看，两个参数匹配的直齿轮分别固定在两根平行布置的传动轴上，轴的一端通过安装座固定在立式基板上，基板既承担轴系的支撑定位作用，也可直接作为设备侧壁的安装基准面，省去额外的转接固定件。设计阶段首先要确认的是两轴的中心距，中心距直接决定齿轮的分度圆直径参数，要保证轮齿啮合时的齿侧间隙处于合理区间：

　　间隙过大会导致传动过程中出现回程误差，启动、换向瞬间的冲击噪音明显，长期运行还会加剧齿面磨损；间隙过小则会增大转动阻力，甚至出现卡齿、闷车的情况，尤其是在无额外润滑的小型轻载工况下，齿侧间隙的取值要比重载传动稍大，抵消加工装配带来的形位公差影响。齿轮的齿形选用标准渐开线直齿，这类齿形加工难度低，装配时不需要额外调整轴向位置就能保证全齿宽啮合，对安装精度的容错率更高，适合小型设备的快速装配需求。两根传动轴的伸出端分别布置在基板的两侧，动力从其中一根轴的外伸端输入后，通过啮合的齿轮组将动力传递到另一根轴的外伸端输出，实现动力在基板两侧的跨侧传输，不需要在基板上开设大尺寸的过孔避让传动件，能有效保证基板的结构强度，

　　也避免传动部件外露带来的安全隐患。从安装边界来看，立式基板的四个边角预留有固定安装孔，可直接通过螺栓固定在设备的机架立面上，轴的外伸端长度根据外接负载的安装需求确定，既要保证外接联轴器、带轮等连接件有足够的装配定位长度，也要控制外伸长度避免轴端受径向力时出现过大挠度，影响齿轮的啮合精度。轮齿的厚度根据传输的扭矩大小匹配，轻载工况下不需要额外做齿面硬化处理，常规机加工后的齿面强度就能满足使用寿命要求，若用于负载稍大的场景，可在齿面做高频淬火处理提升耐磨性能。实际装配过程中，要先将齿轮与轴做周向固定，一般采用平键连接就能满足扭矩传递需求，轴与安装座之间加装滑动轴承或者微型滚动轴承，降低转动过程中的摩擦阻力，装配完成后手动盘动轴端，

　　确认齿轮转动顺畅无卡滞，啮合过程中没有异常的摩擦异响，再将基板整体固定到设备上。这类啮合结构不需要额外的张紧机构，相比带传动、链传动的维护量更低，传动比恒定，在需要精准同步转速的小型传动场景中优势明显，比如小型包装设备的送料辊传动、桌面级工装的动力切换单元，都能看到这类结构的应用。设计建模时要注意还原轮齿的渐开线齿形，不能用简化的梯形齿代替，否则后续做运动仿真时会出现啮合干涉，无法准确模拟实际的传动状态，轴与齿轮的配合面、轴与轴承的配合面要标注合理的公差带，保证加工后的零件能顺利装配，同时不会出现配合过松导致的传动晃动。基板的厚度要根据轴系的负载确定，避免轴承受径向力时基板出现变形，导致两轴的平行度超差，进而加剧轮齿的偏磨，缩短结构的使用寿命。
