双滑块导向滑动配合机械构件

　　在各类需要直线往复运动转换、行程导向限位的机械结构中，双滑块构件是应用频次极高的基础传动单元，从工装夹具的位移调节、自动化产线的工位滑移动作，到小型专用设备的进给机构，都能见到这类构件的身影。这类构件的核心作用是通过两个独立滑块的配合滑动，实现特定轨迹的运动传递，或是将单一方向的驱动力拆分到两个滑动副上，完成同步开合、对向位移等动作需求，相比单滑块结构，双滑块的受力分布更均匀，在承受偏载时的抗倾覆能力更强，能有效降低滑动过程中的卡滞风险。

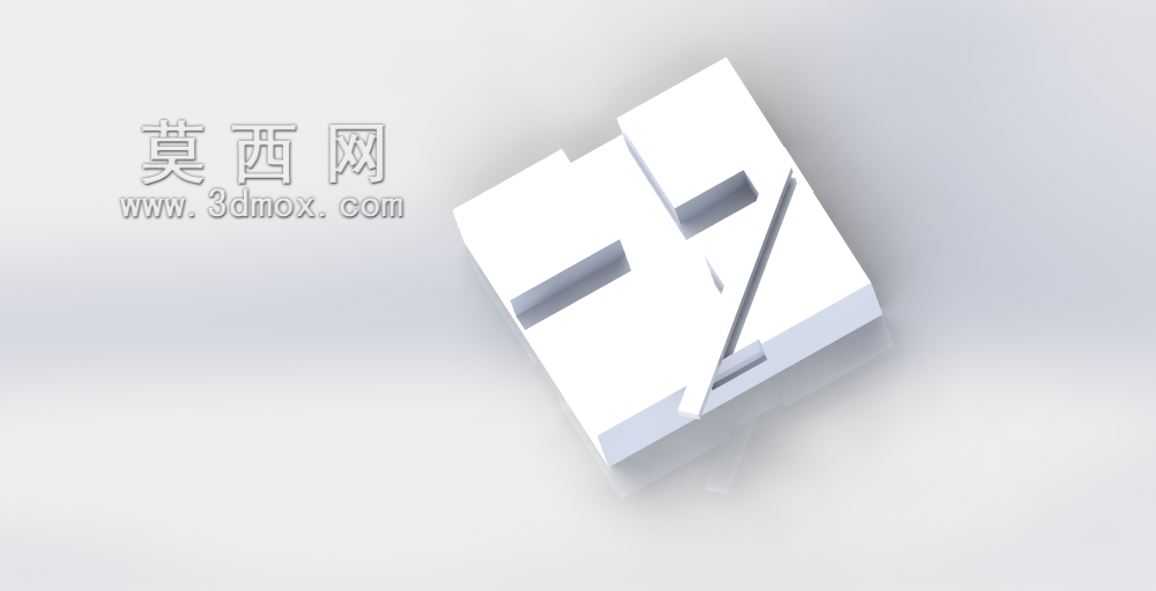

　　从设计逻辑来看，该双滑块构件采用对称式的基体布局，两个滑块分别嵌入基体对应的导向槽内，槽体与滑块的配合面经过公差匹配设计，预留了合理的滑动间隙，既保证滑动过程无卡顿，又能控制配合间隙在精度允许范围内，避免运动过程中出现过大的窜动。滑块上开设的凹槽结构并非冗余设计，一方面是为了匹配对应驱动件的连接端，实现动力的输入传递，另一方面凹槽的台阶面可以作为行程限位的贴合面，当滑块滑动到极限位置时，台阶面与基体的挡边接触，实现硬限位，无需额外加装外置限位块，简化了整体装配流程。基体上的斜向开槽结构，是为了适配两个滑块的联动需求，当其中一个滑块受驱动力作用时，可通过斜槽内的连接销带动另一个滑块完成预设轨迹的动作，实现两个滑动副的运动联动，无需为两个滑块分别设置驱动源，大幅降低了整套机构的成本与控制复杂度。

　　在外形尺寸与安装边界方面，该构件整体采用方正的块式结构，基体的底面为平整安装面，可直接通过螺栓固定在设备的安装基板上，安装孔位的布局避开了滑块的滑动行程区域，不会对滑块的运动造成干涉。滑块的滑动行程经过精准核算，两个滑块的最大伸出量与最小缩回量都控制在基体的边界范围内，不会出现滑块脱出导向槽的情况，同时滑块的顶面与连接端面都预留了标准的连接接口，可直接加装夹爪、推块、定位销等执行末端，适配不同的作业需求。在实际选型应用中，需要注意该构件的滑动配合面适合在有润滑的工况下运行，若应用在无尘或无油润滑场景，可在滑块与导向槽的配合面加装自润滑衬套，降低磨损速率，延长构件的使用寿命。另外，该构件的受力方向主要沿滑块的滑动轴线方向，若需要承受垂直于滑动方向的较大载荷，需要额外核算导向槽的侧壁强度，避免长期受偏载导致槽体变形，影响滑动精度。

　　在装配调试环节，该双滑块构件的装配流程较为简便，先将两个滑块分别从基体的端部装入导向槽，再装入斜槽内的联动销，最后在基体端部加装端盖即可完成主体装配，调试时只需在配合面涂抹适量润滑脂，手动推动滑块检查全程滑动是否顺畅，确认无卡滞、无异常旷量后即可装入设备整体。这类构件的加工难点在于导向槽与滑块的形位公差控制，导向槽的直线度、两个槽体的平行度，以及滑块配合面的平面度都需要控制在合理公差范围内，否则会出现滑动阻力过大、甚至卡死的情况，建模过程中需要重点标注这些配合面的公差要求，为后续加工提供明确的技术依据。
