波塞利耶直线联动机构三维结构设计

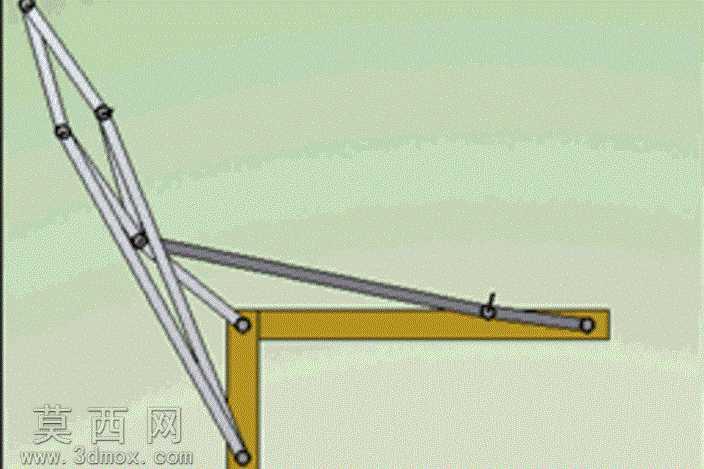

本作品为波塞利耶直线联动机构的三维建模设计，核心依托经典波塞利耶连杆机构的运动原理搭建，在原有基础连杆组的基础上增设两组附加连杆构件，实现机构的连续稳定直线运动输出，是将圆周运动精准转换为直线运动的典型机械传动结构。建模过程中首先完成各连杆构件的参数化草绘，依据连杆传动的铰接点运动轨迹确定每根杆件的长度比例、铰接孔位的同轴度参数，保证各铰接副的转动自由度无冗余约束，避免运动过程中出现卡滞、过定位的问题。构件建模阶段对每根连杆做等截面拉伸处理，铰接位置预留标准销轴装配间隙，固定支座采用L型弯折结构设计，底部设置安装定位基准面，保证机构安装时的位置精度。材质与渲染环节，对运动连杆赋予哑光银灰色金属材质，模拟轻质合金连杆的表面质感，固定支座赋予暖黄色金属漆材质，区分固定构件与运动构件，铰接销轴位置做细微的倒角与金属高光处理，还原真实机械铰接结构的细节特征；渲染背景采用低饱和度浅绿纯色，突出机构本身的结构轮廓与运动关系，同时添加半透明左右切换控件方便查看不同运动姿态下的机构状态。结构设计上严格遵循波塞利耶机构的几何约束关系，菱形连杆组的对边长度完全相等，附加连杆的长度匹配输入曲柄的回转半径，保证输入曲柄做整周回转时，输出端点能够沿严格的直线轨迹运动，无近似直线的轨迹误差；增设的两组附加连杆构件用于优化机构的运动连续性，拓展输出端的有效直线行程，避免机构运动到极限位置时出现死点。设计思路围绕直线运动机构的精准传动需求展开，还原经典机构的运动特性的同时，通过附加构件优化运动性能，可作为机械原理教学演示、直线传动机构设计参考的三维模型，清晰展现连杆机构从回转运动到直线运动的转换逻辑，各构件的装配关系完全符合实际机械装配要求，可直接用于运动仿真验证、机构原理展示等场景。
