球面槽轮式间歇传动机构结构设计

　　在多工位间歇回转类设备的传动链路设计中，球面槽轮机构是解决空间交错轴间歇分度需求的核心部件，常见应用场景覆盖多工位回转工作台、包装设备的转位送料、轻工机械的间歇进给、检测设备的工位切换等环节，这类场景往往要求传动部件在有限的安装空间内完成固定角度的间歇回转，同时兼顾传动过程的冲击控制与定位精度。不同于平面槽轮机构仅能实现平行轴间的传动，球面构型的槽轮机构可实现两交错轴之间的间歇运动传递，适配更多紧凑型设备的空间布局需求，在设备内部安装空间局促、输入输出轴存在空间夹角的工况下，这类结构的适配性远高于常规平面槽轮结构。

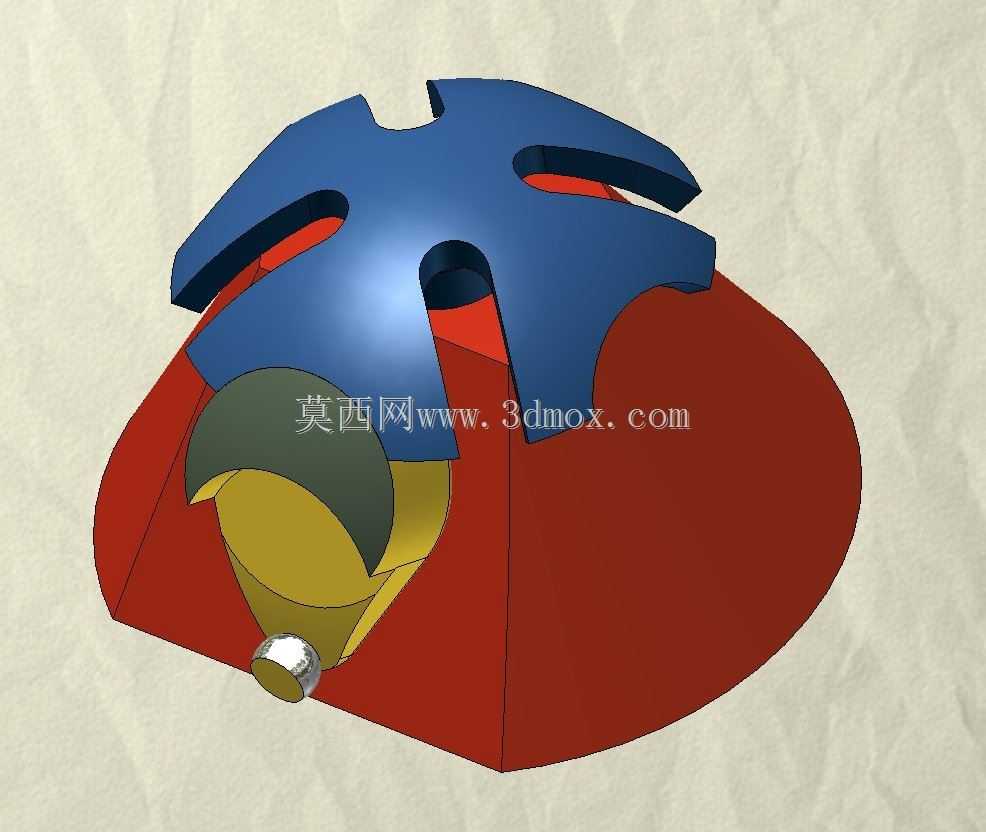

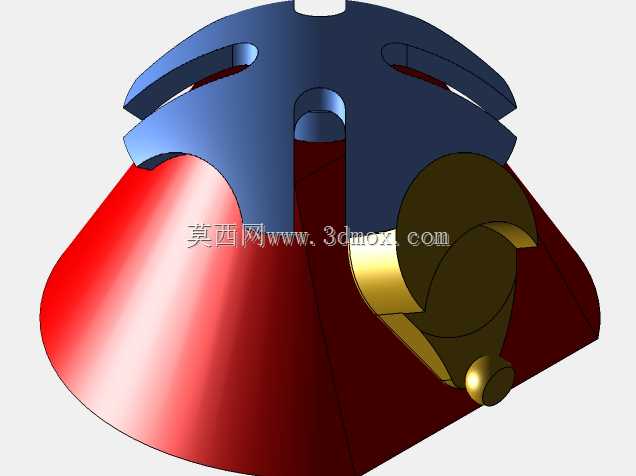

　　从功能特性来看，该机构核心由主动拨盘与球面槽轮两部分构成，主动件上的圆柱销在随主轴回转过程中，可嵌入槽轮的径向导槽内，带动槽轮完成对应角度的回转，当圆柱销脱离导槽后，槽轮上的内凹锁止弧会与主动件上的外凸锁止弧贴合，实现槽轮的位置锁止，避免工位停留过程中出现位置偏移，保障工位定位的可靠性。本次设计的球面槽轮机构，槽轮的导槽分布于球冠形基体上，主动拨盘的回转轴线与槽轮回转轴线垂直相交于球面的球心位置，这种构型下圆柱销的运动轨迹位于同一球面内，传动过程中销与槽的接触应力分布更均匀，相比平面槽轮机构，同等尺寸规格下可传递更大的转矩，同时传动过程中的柔性冲击更小，更适配中高速间歇分度的工况。

　　设计过程中首先需要根据设备的工位数确定槽轮的槽数，常规应用中槽数多选取4-8槽，槽数过少会导致传动过程的动载荷过大，槽数过多则会导致机构整体尺寸偏大、锁止可靠性下降。确定槽数后，需要根据输入轴的转速与单次分度所需的转角，计算圆柱销的回转半径与球面基体的半径，确保圆柱销在进入和脱离导槽的瞬间，槽轮的角加速度处于合理区间，避免启动和停止瞬间的冲击对设备整体精度造成影响。锁止弧的设计需要保证圆柱销完全脱离导槽后，锁止弧能够完全贴合，且锁止弧的配合间隙需要控制在合理范围，间隙过大会导致工位定位误差超差，间隙过小则会出现装配卡滞、运转过程中磨损加剧的问题。

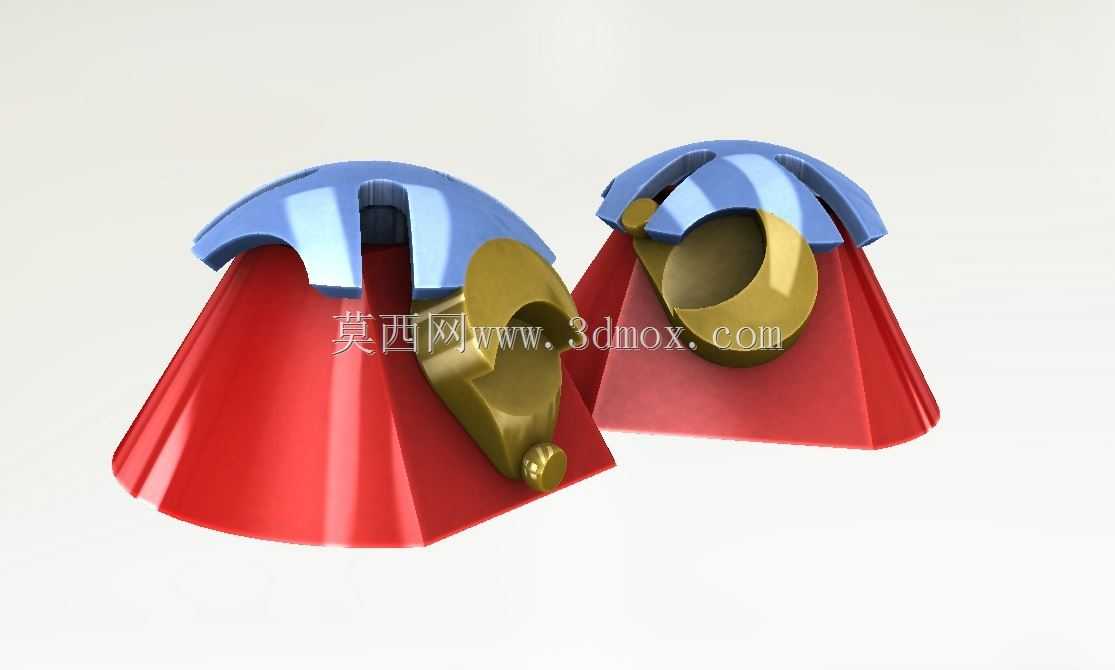

　　外形尺寸与安装边界方面，该机构的整体外轮廓为半球形结构，下部的安装基体为多面切边的类半球结构，可直接通过基体上的安装孔固定在设备的安装基板上，不需要额外设计复杂的安装支架，有效压缩了机构的安装占用空间。主动轴的伸出端可通过联轴器与驱动电机的输出轴直连，槽轮的输出端可直接连接回转工作台或者送料转盘，减少了中间传动环节带来的回程误差。安装过程中需要严格保证两轴的轴线交点与球面基体的球心重合，轴线的位置度偏差需要控制在0.02mm以内，否则会导致圆柱销与导槽出现卡滞，运转过程中出现异常磨损甚至机构卡死的问题。

　　在实际选型应用中，需要根据设备的负载转矩、分度频率、工位定位精度要求匹配对应规格的机构，对于负载较大的工况，可对槽轮与拨盘的接触表面进行硬化处理，提升部件的耐磨性能；对于有洁净度要求的应用场景，可选用自润滑材质制作接触部件，减少润滑脂的使用，避免对生产环境造成污染。这类球面槽轮机构相比棘轮机构、不完全齿轮机构等其他间歇传动结构，传动过程更平稳，分度精度更高，结构更紧凑，在中小负载的间歇回转工位上具备极高的应用价值，设计建模过程中需要重点关注导槽的曲面成型精度、锁止弧的配合精度，以及各运动部件之间的间隙控制，才能保障机构装配后运转顺畅，达到设计预期的传动效果。
