偏心可调式可变中心传动轮组结构

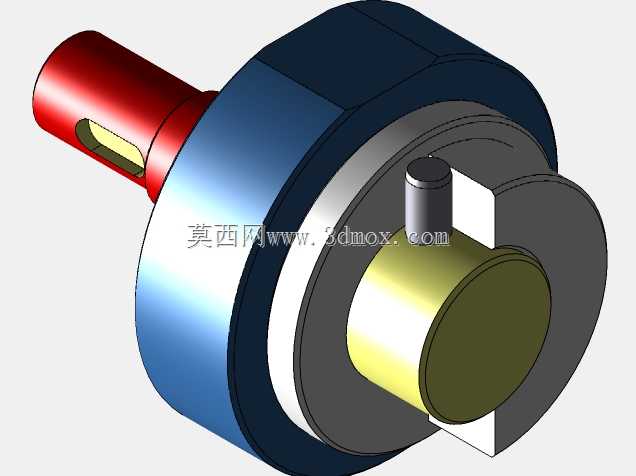

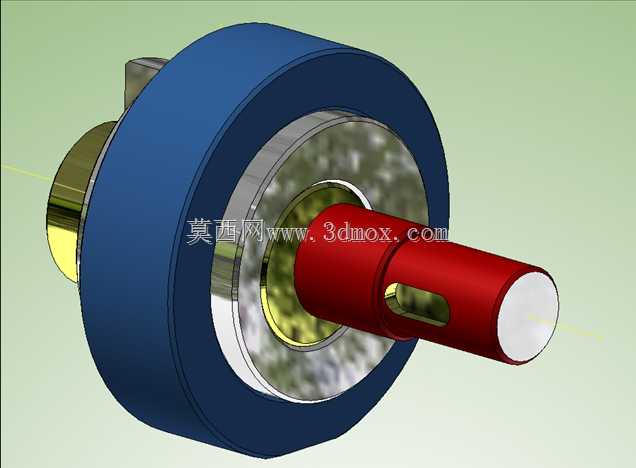

　　这套可变中心偏心传动结构，核心是通过偏心轮与偏心轴的相对转角调整，实现传动中心距的动态可变，在需要微调传动位姿、补偿安装误差、实现变行程往复动作的设备场景中应用广泛，比如轻工包装设备的送料机构、小型冲压设备的进给单元、纺织机械的导杆驱动端，都能见到这类结构的衍生设计。从结构组成来看，外层包覆的蓝色轮体为从动承载轮，内部嵌套的金属衬套承担径向载荷传递，红色的偏心轴是核心调节部件，轴端开设的键槽用于和动力输入端或负载端实现周向固定，保证扭矩传递过程中无相对窜动。设计这类结构时，首先要明确中心距的调节范围，偏心轮与偏心轴的偏心量差值直接决定了中心可调的最大行程，建模过程中需要先确定基准轴的固定安装位，再通过偏心距的参数化关联，

　　实现转角调整时中心位置的连续变化，避免出现调节死点。安装边界方面，轮体的外径决定了其与外围传动件的啮合或接触空间，轴段的伸出长度需要匹配安装座的轴承位厚度，键槽的位置要避开轴肩的应力集中区域，防止交变载荷下出现轴段断裂的风险。实际应用中，这类结构不需要额外增加张紧装置，仅通过调整偏心轮与偏心轴的相对锁止角度，就能补偿传动带、传动链长期使用后的磨损伸长量，相比传统的张紧轮结构，零件数量更少，占用安装空间更小，适合在紧凑型设备的传动舱内布置。结构设计时还要考虑偏心调节后的锁止可靠性，轮体与轴的配合面需要设置周向锁止结构，比如紧定螺钉位或者端面压盖，避免设备运行过程中受振动影响出现相对转角偏移，导致中心位置漂移影响传动精度。

　　轮体与衬套的配合选用过渡配合，既保证装配时的同轴度基准，也方便后期维护时的拆解更换，轴段的表面粗糙度需要满足轴承配合的要求，减少转动过程中的摩擦损耗。从受力角度分析，偏心结构在运行过程中会产生周期性的径向激振力，设计时需要核算轴段的抗弯强度，以及安装座的支撑刚度，避免激振频率与设备固有频率重合引发共振，尤其是在高速传动场景下，还需要对整个轮组做动平衡校正，在轮体的对应位置去重，保证运行平稳性。这类可变中心结构相比固定中心的传动轮组，最大的优势在于装配容错率高，现场安装时不需要严格保证输入输出轴的绝对中心距，通过后期的偏心调整就能补偿安装时的位置偏差，降低了设备装配时的对位精度要求，能有效缩短产线装配的调试周期。在做三维建模时，

　　需要将偏心距、轮径、轴径、键槽尺寸这些参数做全关联，调整偏心量参数时，整个轮组的中心位置、配合间隙都能自动更新，方便后续针对不同工况做参数化改型，比如需要更大调节行程时，仅需要修改偏心距数值，就能快速生成新的结构版本，不需要重新绘制每个零件的草图。另外，轴端的中心孔设计也需要符合加工工艺要求，方便轴类零件在车削、磨削加工时的顶尖装夹，保证各轴段的同轴度公差。轮体的外缘如果是用于摩擦传动，还需要根据接触负载选择合适的包覆材料，比如聚氨酯、橡胶材质，提升传动摩擦力的同时降低运行噪音，金属衬套则需要选用耐磨轴承钢材质，表面做淬火处理，提升长期转动下的耐磨性能。
