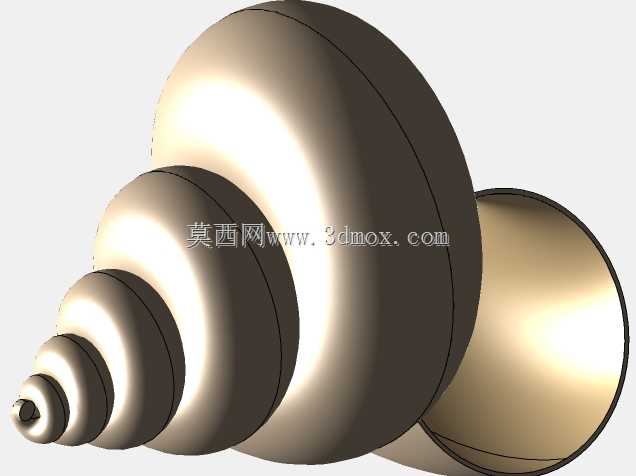

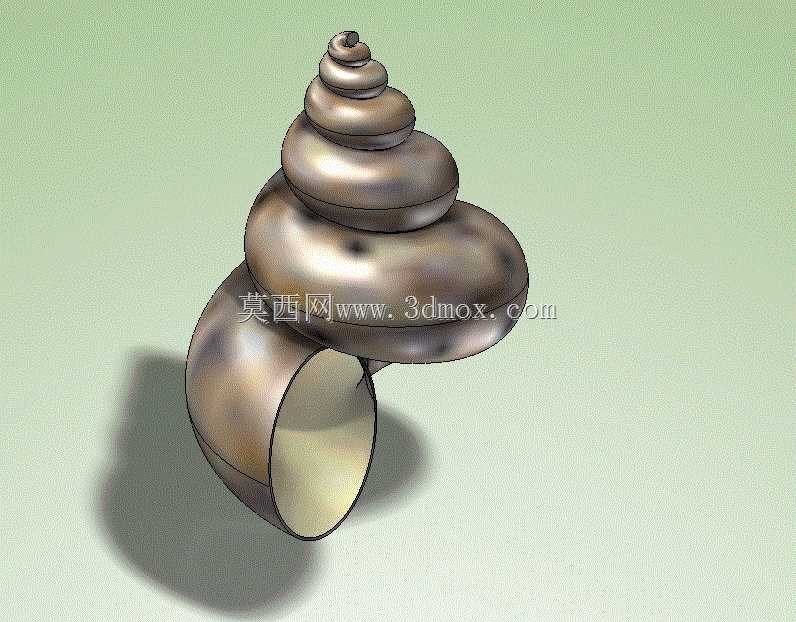

数学函数拟合螺旋蜗壳曲面造型设计

　　这类螺旋蜗壳结构的曲面设计，最早的工程应用可追溯到流体机械的过流部件设计，在离心泵、涡轮增压器、风机的壳体结构中，这种连续渐变的螺旋流道能够让流体在腔体内完成动能到压力能的平稳转换，减少流道突变带来的湍流损失。不同于常规规则回转类零件，蜗壳的曲面无法通过简单的拉伸、旋转命令完成建模，核心设计逻辑是依托数学函数定义每一层螺旋的曲率半径、轴向抬升量与截面缩放比例，确保从最顶端的小半径螺旋端点到底部大口径开口端，整个曲面的曲率连续无拐点，避免出现应力集中或者流体滞留的区域。

　　从实际建模的工程逻辑来看，设计这类结构首先要确定螺旋线的基准方程，通常采用等角螺旋（对数螺旋）作为路径基线，等角螺旋的特性是任意一点的切线与该点到极点连线的夹角恒定，这一特性刚好匹配流体在离心力作用下的流动轨迹，能够让介质在流道内流动时的速度梯度变化更均匀。在确定螺旋基线后，需要定义垂直于螺旋路径的截面轮廓，这个截面并非等直径圆形，而是随着螺旋半径的增大，按照固定的通流面积变化率逐步放大截面尺寸，保证不同转角位置的通流能力和该位置的介质流量匹配，避免出现局部流速骤升或者骤降的问题。

　　从安装边界与尺寸适配的角度来说，这类蜗壳结构的底部开口端是主要的安装配合面，设计时需要预留对应的法兰连接或者过盈配合的公差带，开口端的端面需要保证与螺旋轴线的垂直度，避免安装后出现流道对中偏差。整个蜗壳的外壁曲面需要保留均匀的壁厚，在建模过程中要通过曲面加厚命令完成实体化，加厚过程中需要重点检查小半径螺旋段的曲面偏移情况，避免因为曲率半径过小导致加厚时出现曲面自交、壁厚不均的问题，通常小端的最小曲率半径要大于设计壁厚的1.5倍，才能保证实体结构的工艺可行性。

　　除了流体机械领域的应用，这类基于数学函数生成的螺旋蜗壳结构，在仿生结构设计、工艺品造型、3D打印创意结构设计中也有广泛的适配场景。比如在仿生教具制作中，这类精准还原数学曲面的蜗壳模型可以直观展示对数螺旋的几何特性，帮助理解自然生物结构中蕴含的数学规律；在文创产品设计中，这类连续流畅的螺旋曲面可以作为灯具外壳、装饰摆件的基础造型，通过调整螺旋的圈数、截面形状、缩放比例，可以衍生出多种风格的造型方案。

　　在结构强度校核层面，这类蜗壳结构的受力特点是沿着螺旋走向的连续载荷，当作为承压壳体使用时，需要重点校核螺旋过渡段的薄膜应力，因为曲面连续变化的区域不存在明显的应力集中棱线，相比拼接式的多段焊接壳体，整体成型的蜗壳结构的抗疲劳性能更优，在交变载荷工况下的使用寿命更长。建模过程中需要避免出现曲面的G0连续（也就是尖角拼接），所有曲面衔接位置至少保证G1连续（相切连续），有流体抛光或者高精度成型要求的场景需要做到G2连续（曲率连续），降低后续表面处理的工艺难度。

　　从建模实操的细节来看，很多工程师在初次做这类蜗壳结构时，容易出现螺旋路径与截面方向不垂直的问题，导致生成的曲面出现扭曲，实际操作中需要在螺旋线的每个节点上建立垂直于路径切线的参考基准面，再在每个基准面上绘制对应尺寸的截面轮廓，最后通过放样或者扫掠命令生成整体曲面，过程中需要调整截面的对齐方向，避免出现截面扭转导致的曲面褶皱。另外，蜗壳最顶端的小端收尾部分，需要做平滑的收头处理，不能出现突兀的端面截止，要让螺旋曲面自然收敛到端点，保证整个造型的流畅性，无论是作为功能件还是外观件，平滑的收头都是结构合理性的重要判断标准。
