汽车传动系统差速器齿轮结构

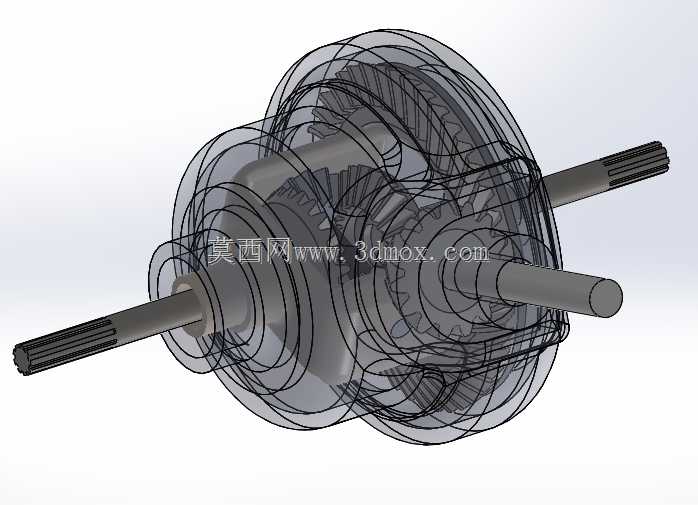

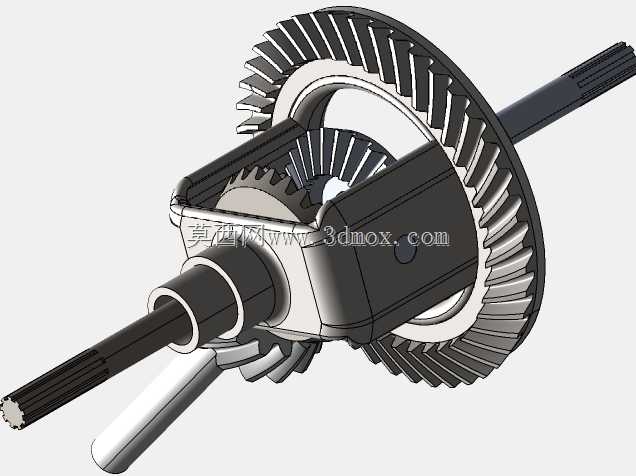

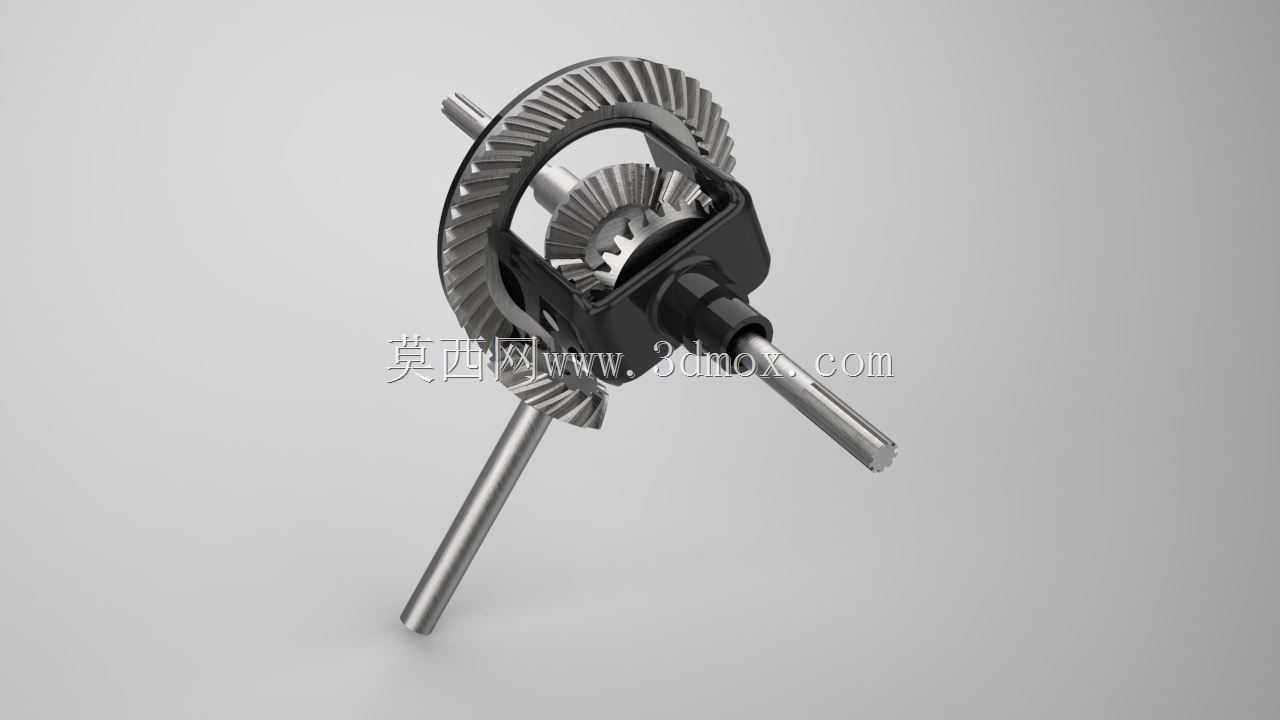

差速器是汽车驱动桥核心传动部件，这套差速器齿轮结构主要应用于乘用车辆、商用车辆的驱动桥总成中，承担着将主减速器输出动力拆分传递至两侧驱动轮的核心作用，能够在车辆转弯、行驶于不平路面时，自动调整两侧车轮的转速差，避免轮胎出现拖滑、磨损加剧的问题，保障车辆行驶过程中的转向平顺性与轮胎使用寿命。这套差速器齿轮采用对称式锥齿轮结构设计，核心包含环形从动锥齿轮、行星锥齿轮、半轴锥齿轮以及差速器壳体支撑结构，其中环形大锥齿轮与主减速器主动锥齿轮啮合，承接动力输入，行星齿轮通过十字轴安装在差速器壳体内部，可随壳体公转同时实现自转，两个半轴齿轮分别与左右两侧半轴连接，将动力传递至车轮端。设计过程中充分考虑了齿轮啮合的重合度要求，对锥齿轮的齿形、压力角、螺旋角进行了匹配优化，保障动力传递过程中的载荷均匀分布，降低传动过程中的冲击与噪音，同时差速器壳体的支撑结构预留了标准轴承安装位，可适配常规驱动桥的轴承选型，安装边界符合主流乘用车驱动桥的布置空间要求，输入轴与输出半轴的轴径、伸出长度均参考通用车型的参数设计，可直接匹配常规规格的半轴连接法兰与主减速器连接接口。在实际应用场景中，这套结构可适配前置后驱、四驱车型的前后驱动桥，齿轮采用高强度合金钢的设计选型基准，齿面经过硬化处理的结构预留，能够承受车辆起步、急加速、大负荷爬坡时的冲击载荷，差速器内部的齿轮啮合间隙设计预留了合理的润滑空间，可适配车辆齿轮油的飞溅润滑方式，无需额外增设润滑管路，整体结构紧凑，在有限的桥包空间内实现了动力分流、差速调速的核心功能，同时壳体外部的连接结构可直接与主减速器壳体、桥壳进行装配固定，安装定位基准清晰，便于生产线的批量装配与后期的维护拆解。
