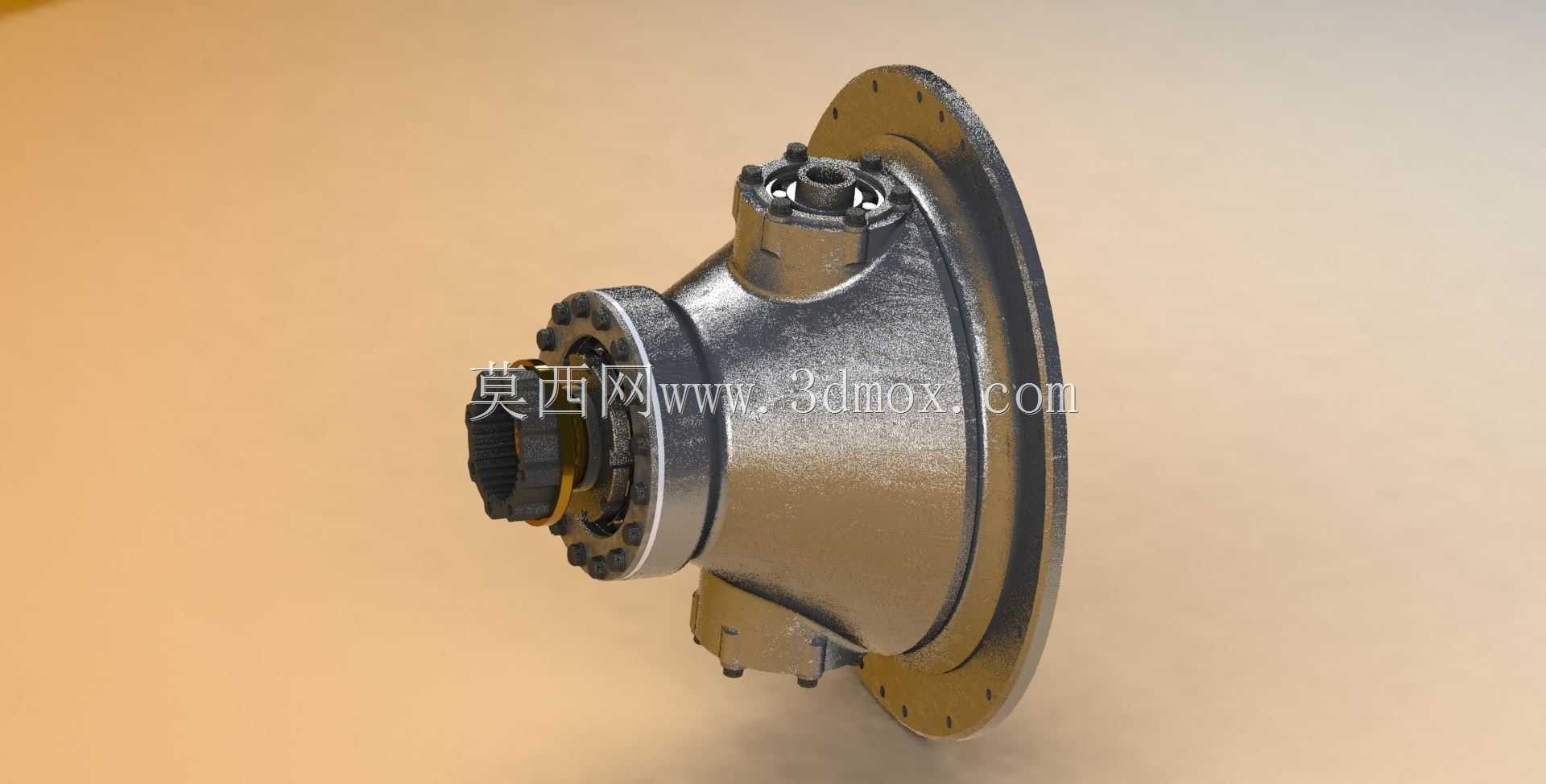

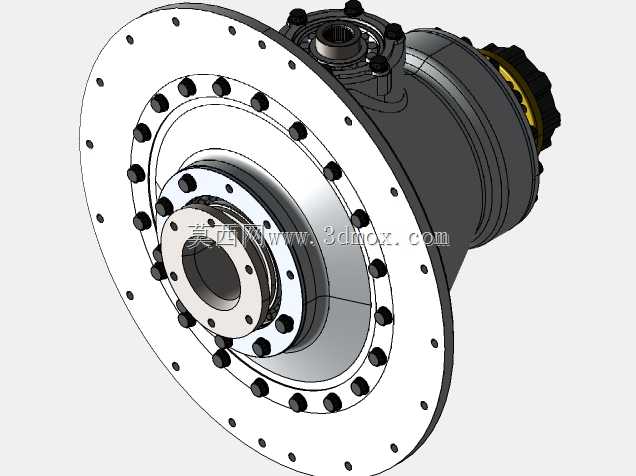

奥伦达9/10喷气发动机动力输出齿轮箱

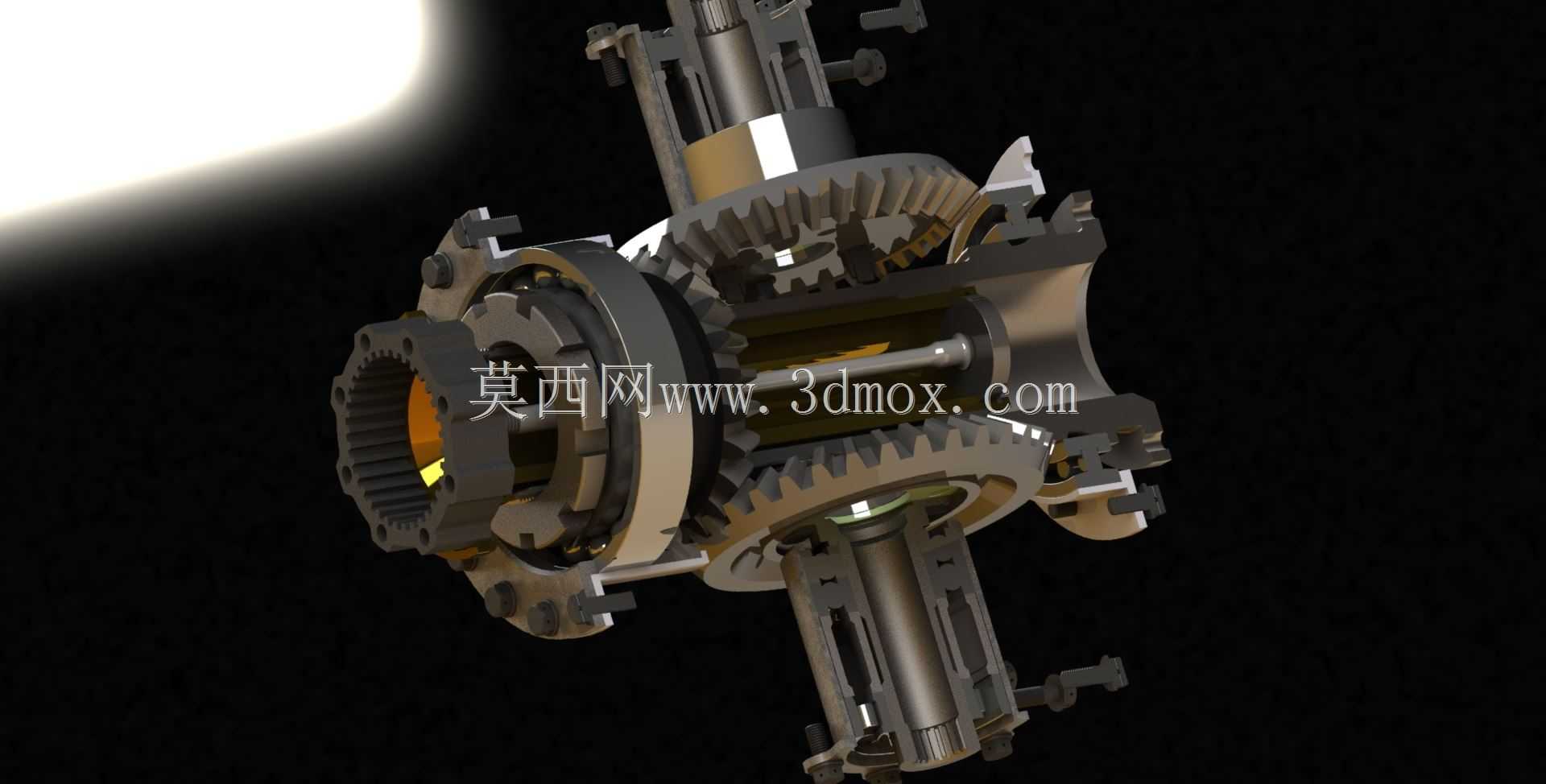

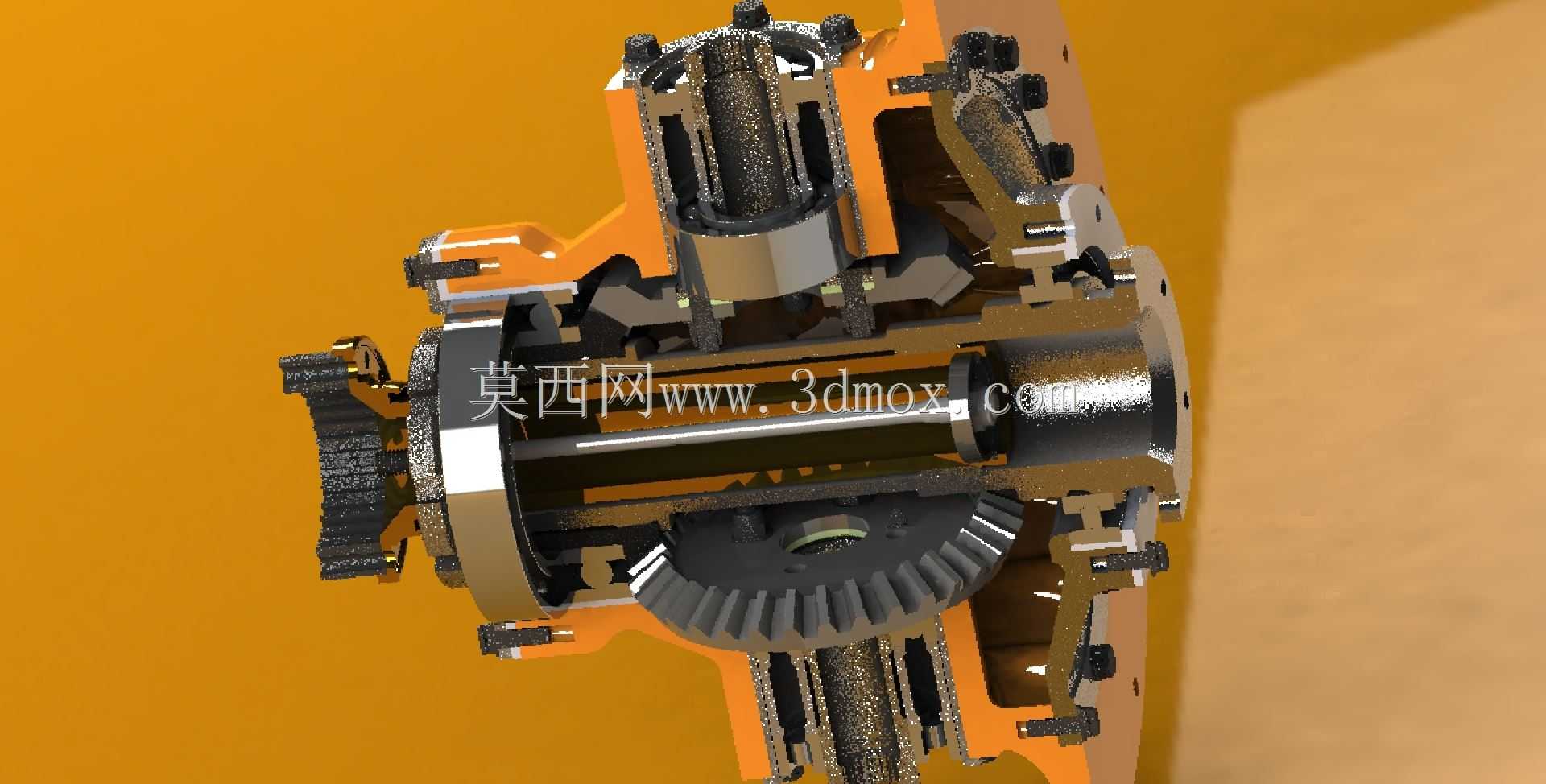

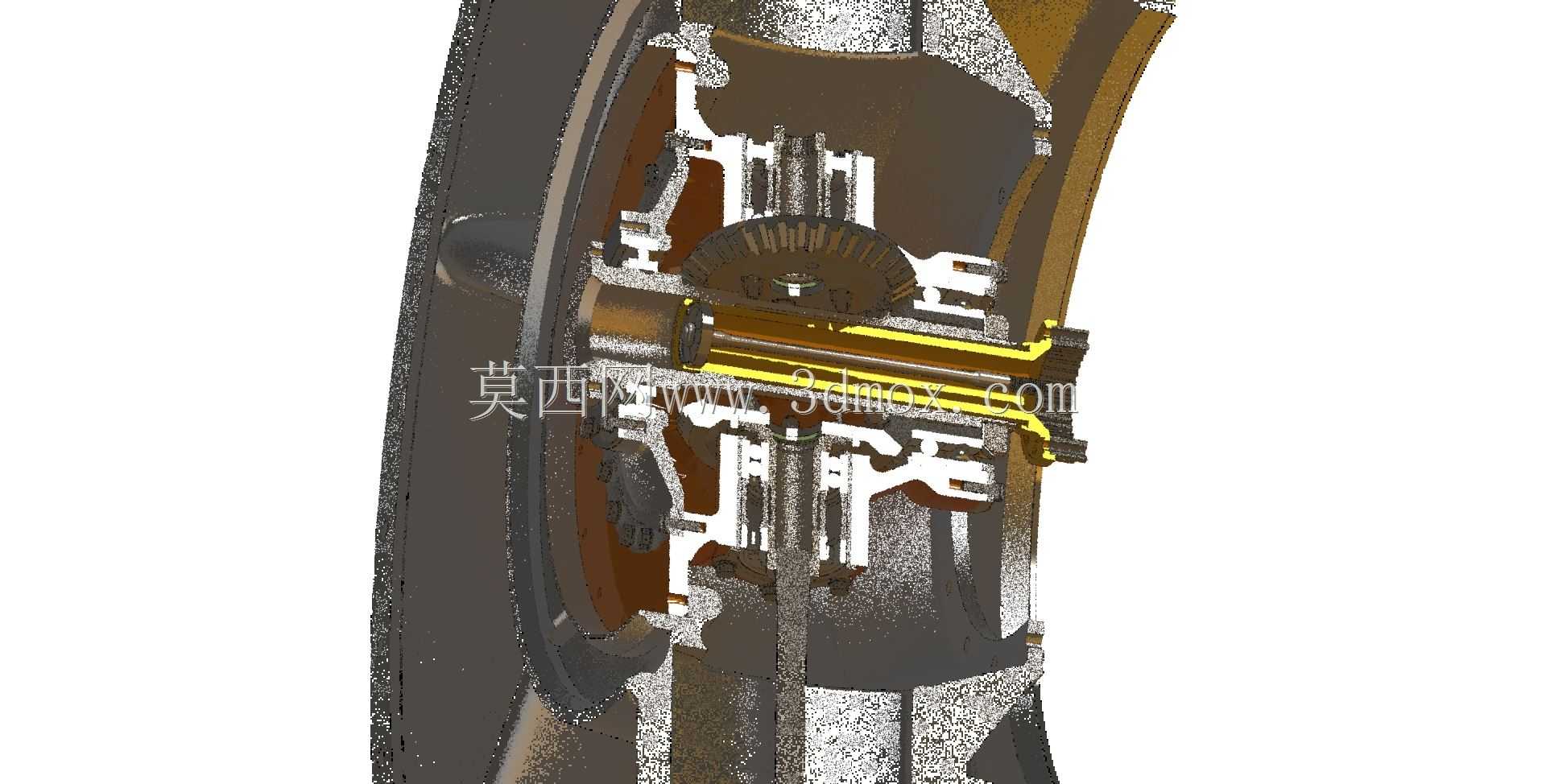

该齿轮箱作为喷气发动机的核心辅助动力传输部件，主要应用于小型航空喷气式动力系统的动力分配场景，承担着将发动机主轴动力分流输送至各类辅助附件的核心作用，是保障发动机润滑、燃油供给、冷却循环等附属系统稳定运行的关键传动单元。在实际运行工况中，该装置从压缩机侧的花键轴获取稳定输入动力，通过内部锥齿轮组完成动力换向与转速匹配，将动力精准传递至各个辅助部件的驱动接口，确保发动机全工况运行下各附属系统的动力供给稳定可靠。设计过程中充分考虑了航空部件的拆装维护需求，整体采用拉杆锁定的快拆结构设计，无需完全拆解发动机主体即可完成齿轮箱的检修与部件更换，大幅降低了外场维护的操作难度与工时消耗。针对航空动力舱紧凑的安装空间限制，设计时将整体结构拆分为多个独立装配单元，各单元通过定位止口与锁紧件实现精准对接，既保证了整体结构的同轴度与连接刚度，又有效控制了整体外形尺寸，能够适配对应型号喷气发动机的安装边界，不会与周边管路、附件产生安装干涉。内部传动结构采用螺旋锥齿轮作为核心传动部件，啮合重合度高，传动过程平稳噪音低，能够承受发动机高转速工况下的交变载荷，花键轴采用大接触长度的渐开线花键设计，动力传递过程中载荷分布均匀，可有效降低应力集中风险，提升部件的疲劳使用寿命。箱体外壳采用轻量化高强度的结构设计，在保证结构刚度满足传动支撑需求的前提下，尽可能削减非承载区域的材料厚度，降低整体部件重量，适配航空部件的轻量化设计要求。箱体上预留有对应辅助部件的标准化安装接口，各接口的位置度经过精准校核，能够直接匹配对应型号的润滑泵、燃油泵、冷却泵等附属部件，无需额外设计转接结构，安装对接便捷高效。整体结构的润滑通道与箱体集成设计，可借助发动机自身的润滑系统实现齿轮与轴承的持续润滑，无需额外配置独立润滑组件，进一步简化了整体系统的结构复杂度，提升了运行可靠性。
