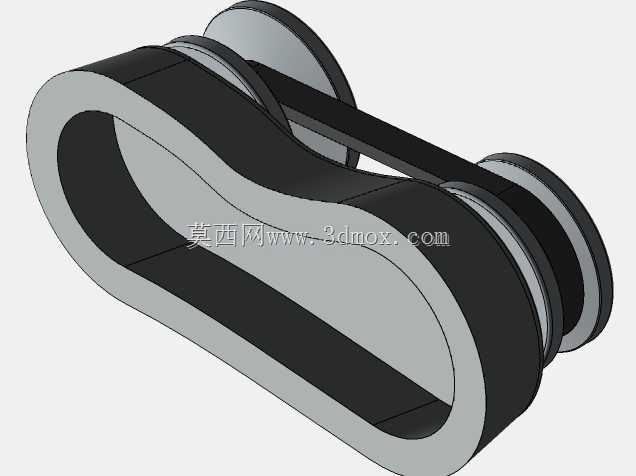

带传动演示的连续可变变速结构

这款连续可变变速结构主要面向传动原理教学演示、小型传动系统方案验证场景使用，可直观展示摩擦式无级变速的核心工作逻辑，帮助从业者快速理解可变传动比的实现方式，也可作为小型轻工设备变速模块的设计参考原型。在实际应用层面，这类带式无级变速结构常被用于对变速平顺性有较高要求的小型输送设备、轻工纺织机械、教学实验台架中，能够在负载运行状态下连续调整输出转速，不存在有级变速的换挡顿挫问题，可适配需要动态匹配转速的工作工况，避免频繁启停或更换传动轮带来的效率损耗。从功能特性来看，该结构依靠两组可变槽宽的带轮与宽型传动带配合实现变速，通过调整主动轮、从动轮的槽宽，改变传动带与带轮的接触工作直径，从而连续改变传动比，实现输出转速的无级调节，配套的动效演示可完整呈现变速过程中带轮开合、传动带径向位移的完整运动逻辑，清晰展示动力传递的路径与变速调节的动作过程。在设计思路上，该结构优先简化了变速调节的动作逻辑，省略了复杂的液压或电子控制模块，保留了无级变速的核心传动关系，整体结构紧凑，没有冗余的外置结构，带轮的轮槽做了适配传动带楔角的倾斜设计，保证传动带在不同工作直径下都能与轮槽充分贴合，减少打滑带来的动力损耗，传动带采用宽截面摩擦带设计，兼顾了传动接触面积与柔性变形能力，可顺畅跟随带轮槽宽变化调整自身的工作位置。从安装边界来看，整体结构采用平行轴布局，两个带轮的轴心距固定，传动带的环绕路径形成闭环，安装时仅需要固定两端带轮的轴系支撑位置即可，不需要额外预留传动带张紧的大幅调整空间，整体外轮廓为平滑的闭环形态，没有向外突出的尖锐结构，可直接嵌入台架的安装平面，适配小型实验设备或演示装置的紧凑安装空间，轴端预留的连接位可直接对接动力输入与负载输出端，不需要额外设计转接结构即可完成组装调试。
