2.2kW直径80水冷式雕刻机电主轴结构

这款水冷电主轴是数控雕刻、精密切削加工场景中的核心执行部件，主要适配中小型数控雕刻机、精雕机、高速铣削设备，可完成亚克力、PVC、软金属、实木等材质的高速雕刻、铣削、钻孔加工工序，在广告标识制作、小型模具精加工、木工雕花、工艺品加工等领域有着广泛的应用，能够为加工过程提供稳定的高转速输出，保障加工面的光洁度与加工精度。

从功能特性来看，这款主轴采用水冷循环的散热结构，相较于风冷主轴，水冷方式能够在长时间高转速运行时更均匀地带走主轴内部产生的热量，避免主轴因温升过高出现热变形，有效延长内部轴承的使用寿命，同时水冷运行的噪音更低，更适合对作业环境噪音有要求的加工场景。主轴额定输出功率2.2kW，最高运行转速可达24000rpm，高转速特性能够适配小直径刀具的高速切削需求，让小刀具加工时也能获得合理的切削线速度，避免出现崩刀、加工面毛糙的问题。主轴夹头采用ER11规格，可适配3.175mm、4mm、6mm等不同直径的常用雕刻刀具，能够覆盖绝大多数常规雕刻加工的刀具装夹需求，换刀操作便捷，装夹同心度表现优异，可减少刀具高速旋转时的跳动量，提升加工精度。

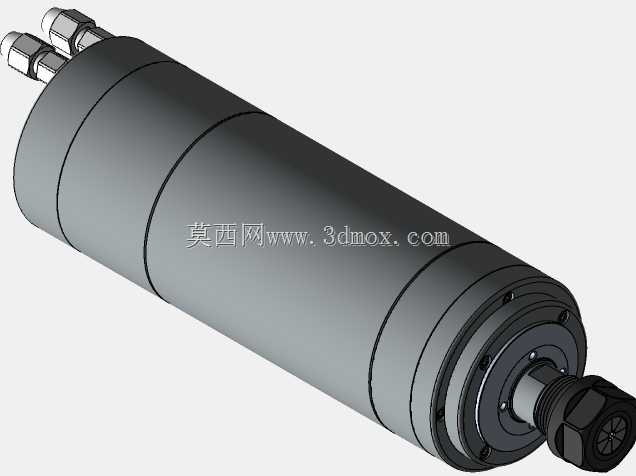

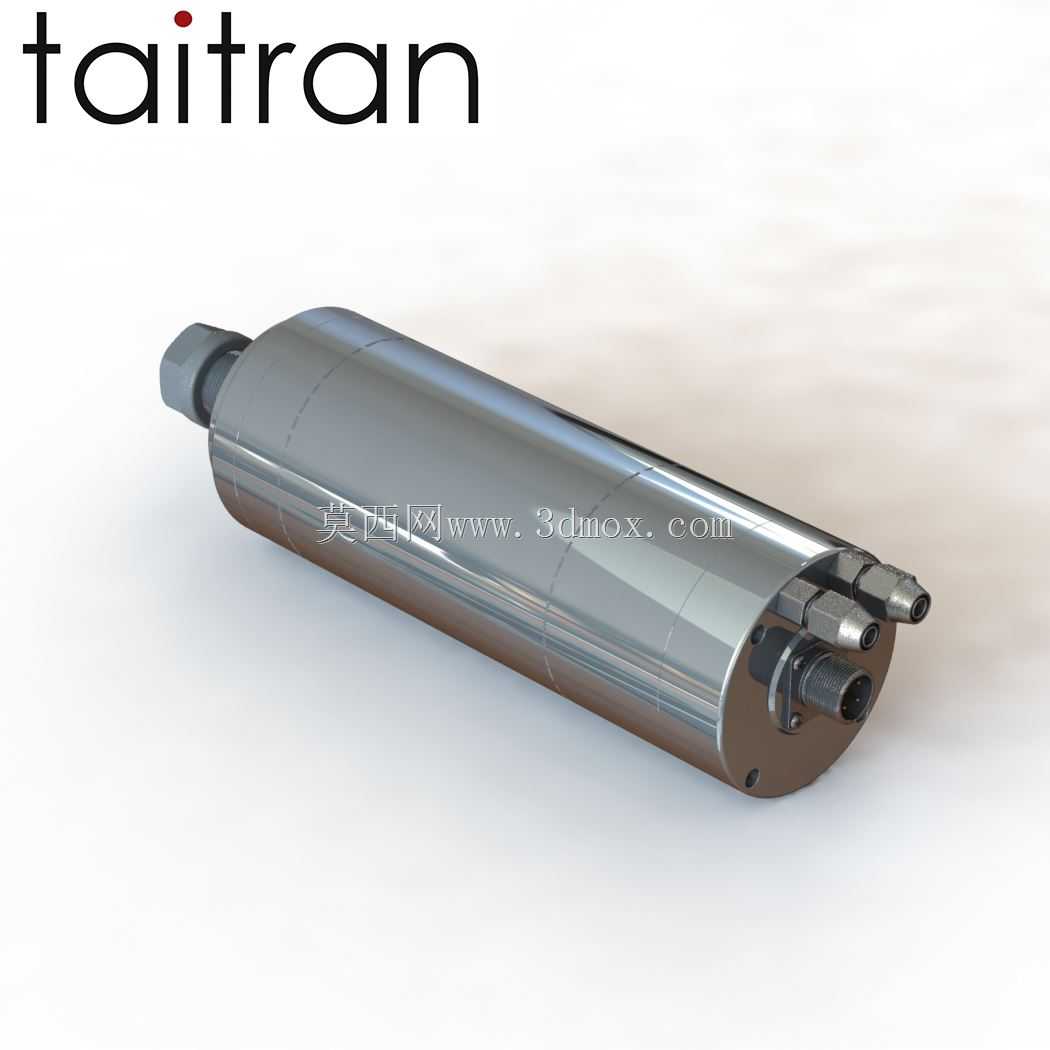

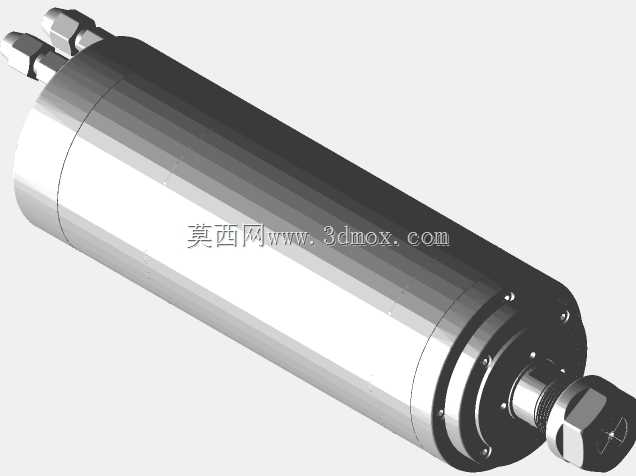

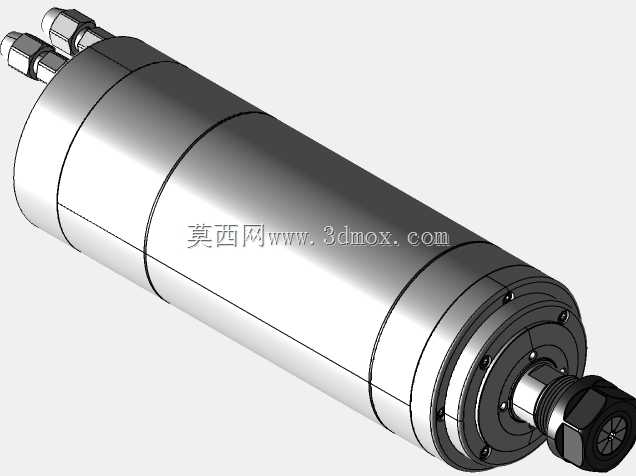

在设计思路上，这款主轴采用圆柱形一体式筒体结构，外壳为精加工金属材质，既保证了整体结构的刚性，也方便用户通过抱箍夹座完成主轴的安装固定，直径80mm的筒体尺寸属于通用规格，可适配市面上绝大多数同直径规格的主轴安装座，用户替换旧主轴时无需额外改动安装结构，降低设备改造成本。主轴尾部集成了水冷进出接头与动力接线接口，管路与线路排布规整，安装时可快速完成水路与电路的连接，润智轴承的配置搭配合理的预紧结构，让主轴在高速运行时保持稳定的回转精度，运行扭矩可达0.85Nm，能够满足常规雕刻切削的负载需求，IP50的防护等级可阻挡加工过程中产生的粉尘进入主轴内部，降低内部部件的磨损风险，整机重量控制在4.8千克，安装时不会给设备Z轴带来过大的负载负担，适配多数轻型数控加工设备的Z轴承载能力。

在安装边界方面，这款主轴的筒体为标准圆柱形态，安装时需匹配对应内径的抱箍固定座，固定位置可根据设备的加工行程需求沿筒体轴向调整，安装时需保证主轴轴线与工作台面垂直，避免出现加工偏斜、刀具异常磨损的问题；水路连接时需区分进出水方向，保证冷却水能够在主轴冷却腔体内形成顺畅循环，冷却水需采用洁净的常温清水，避免杂质堵塞冷却通道影响散热效果，接线时需匹配对应额定参数的变频器，保证输出电源参数与主轴额定参数匹配，避免因参数不匹配损坏主轴。
