Arduino UNO开源控制开发板结构设计

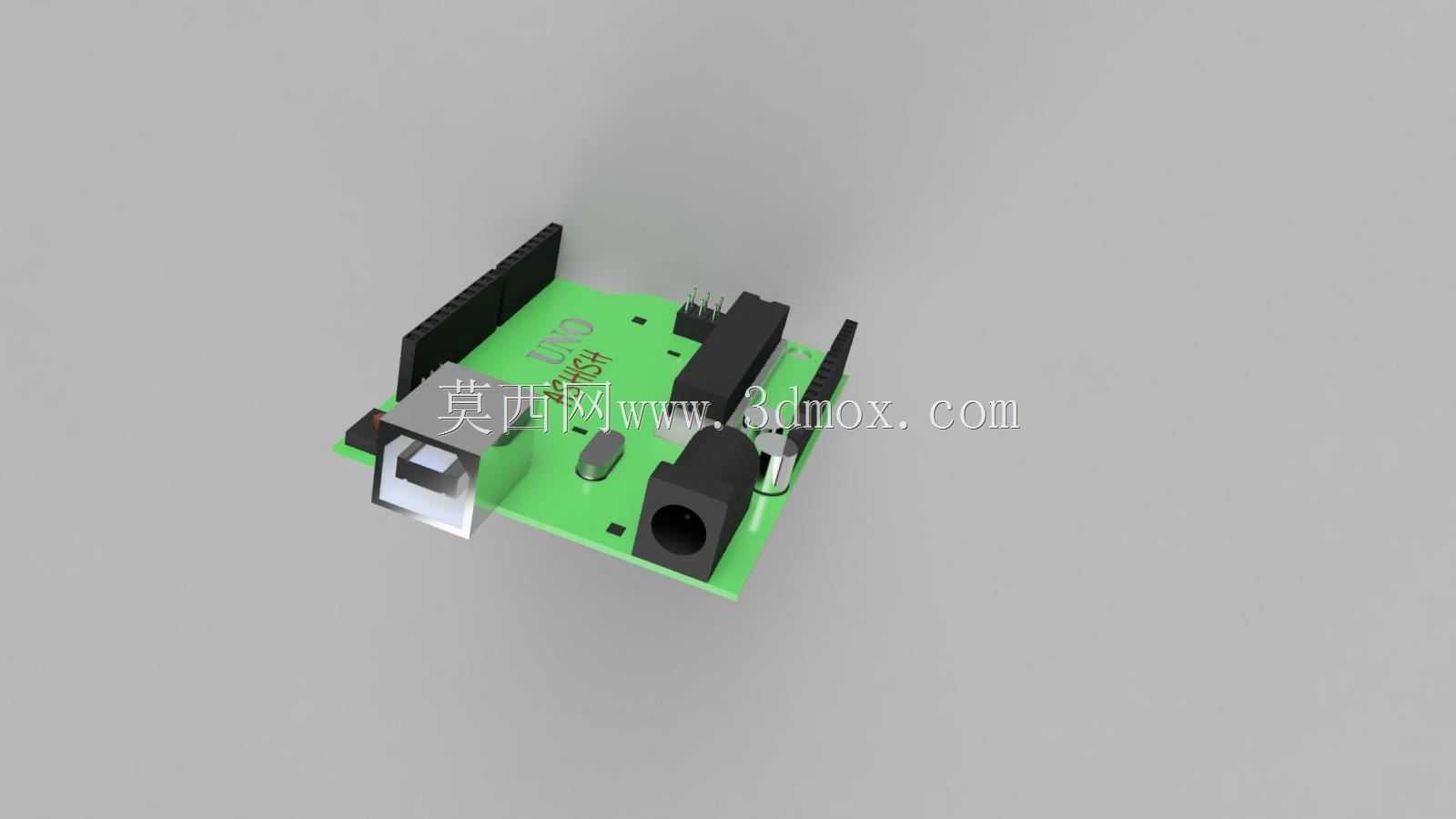

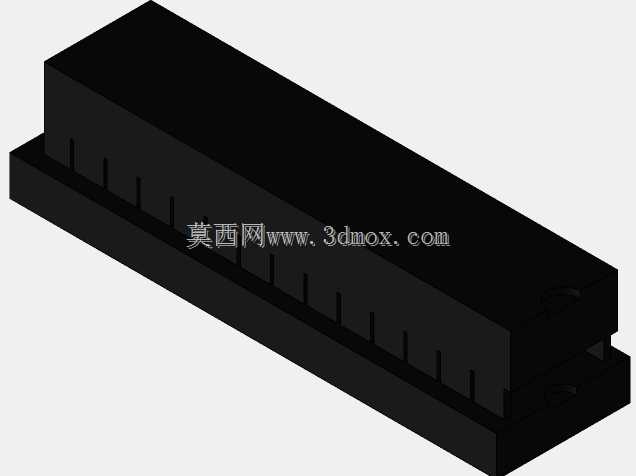

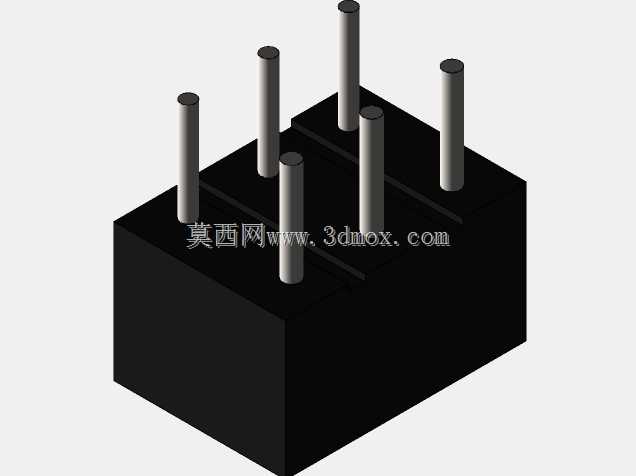

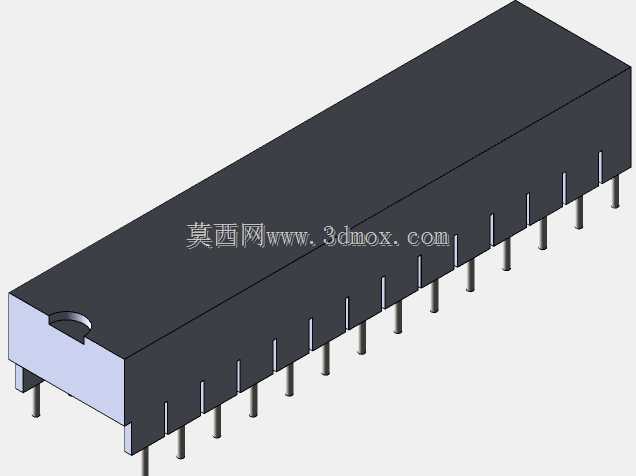

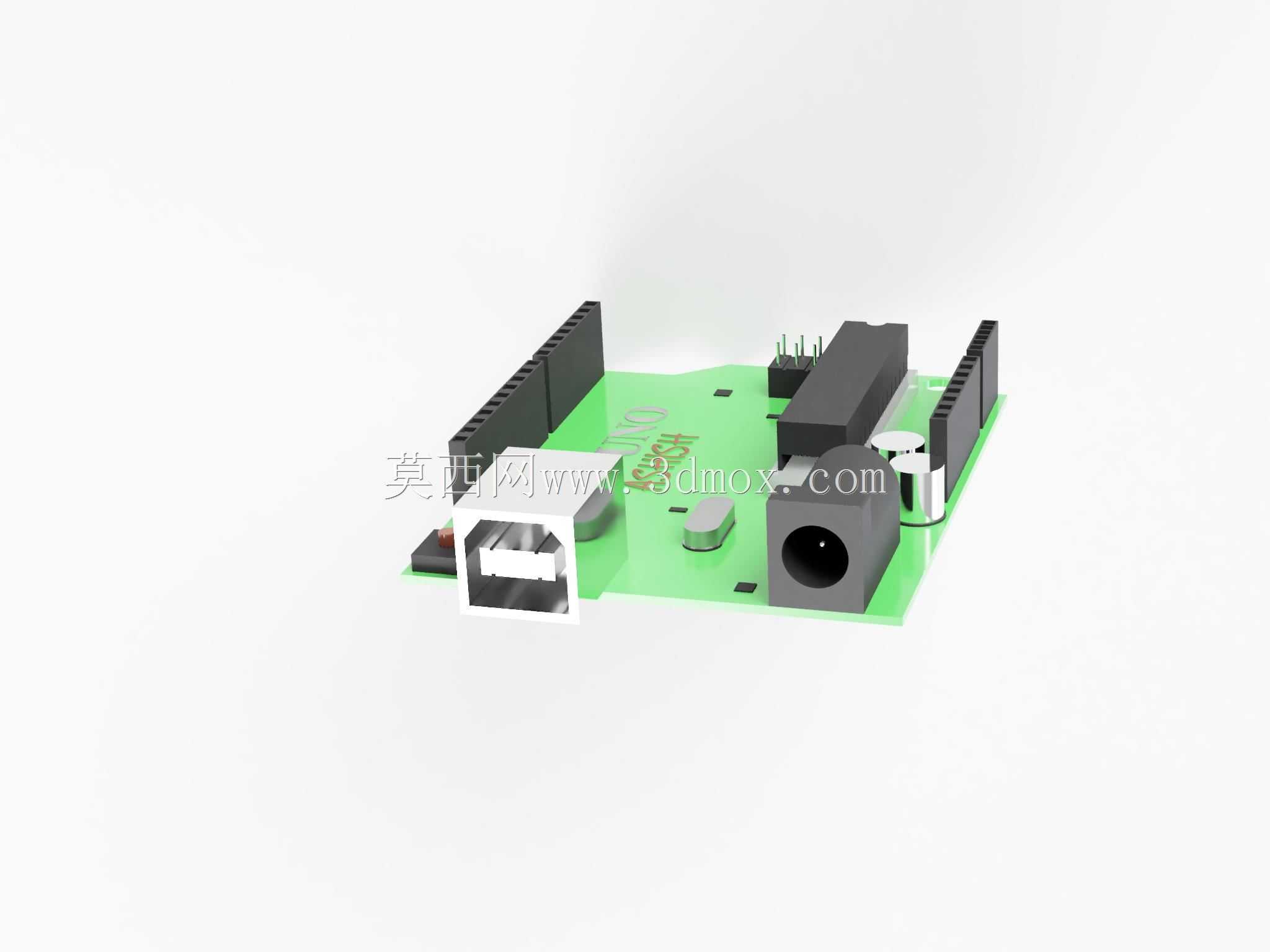

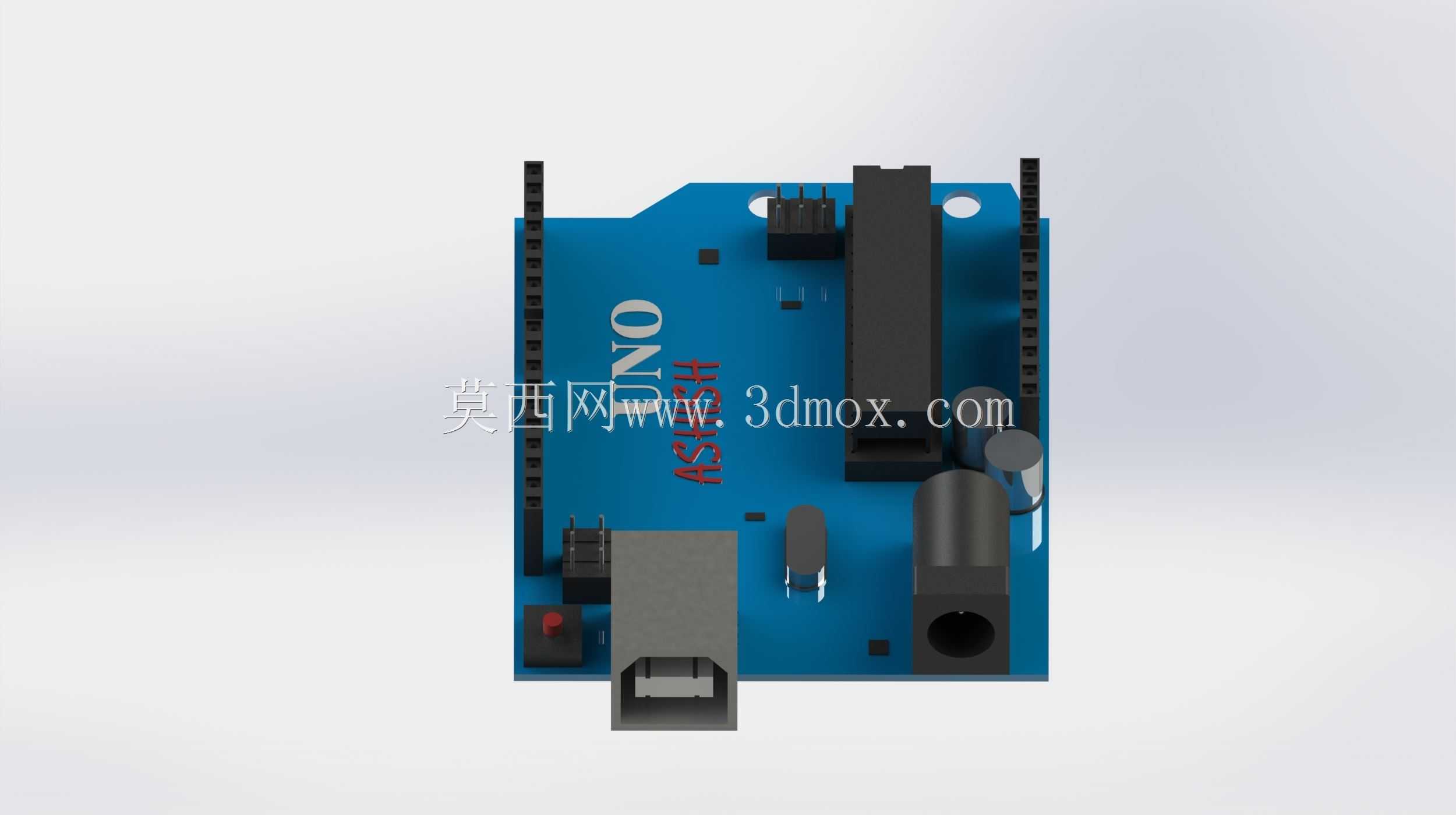

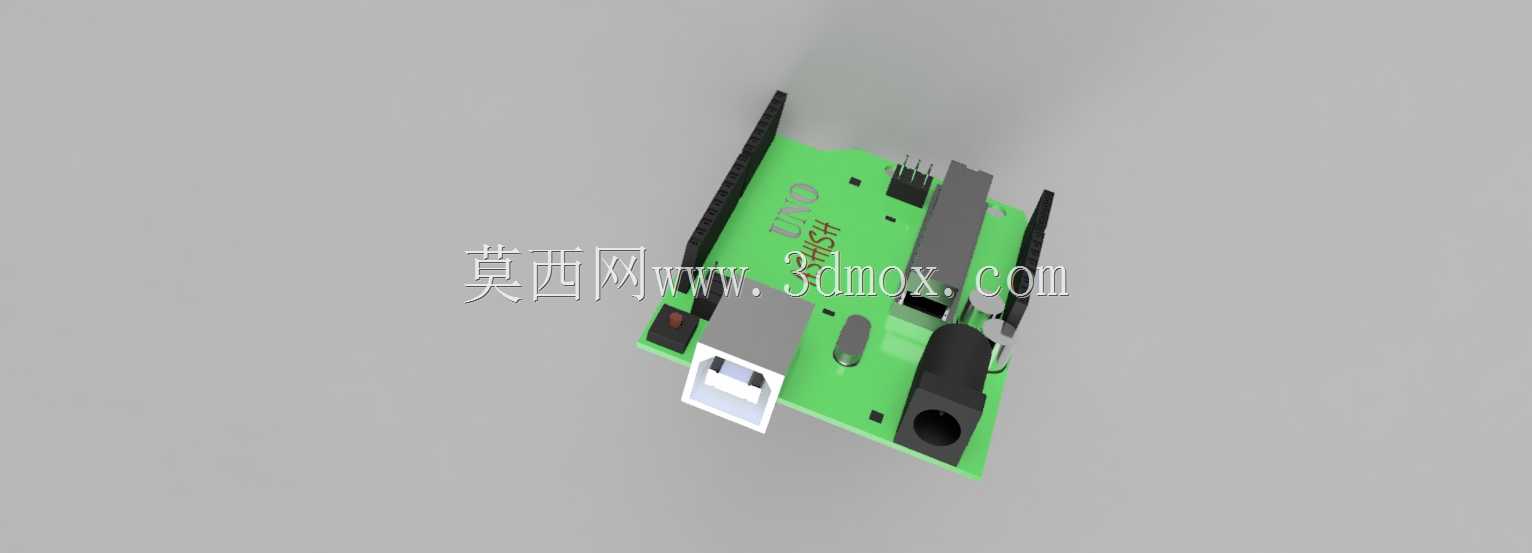

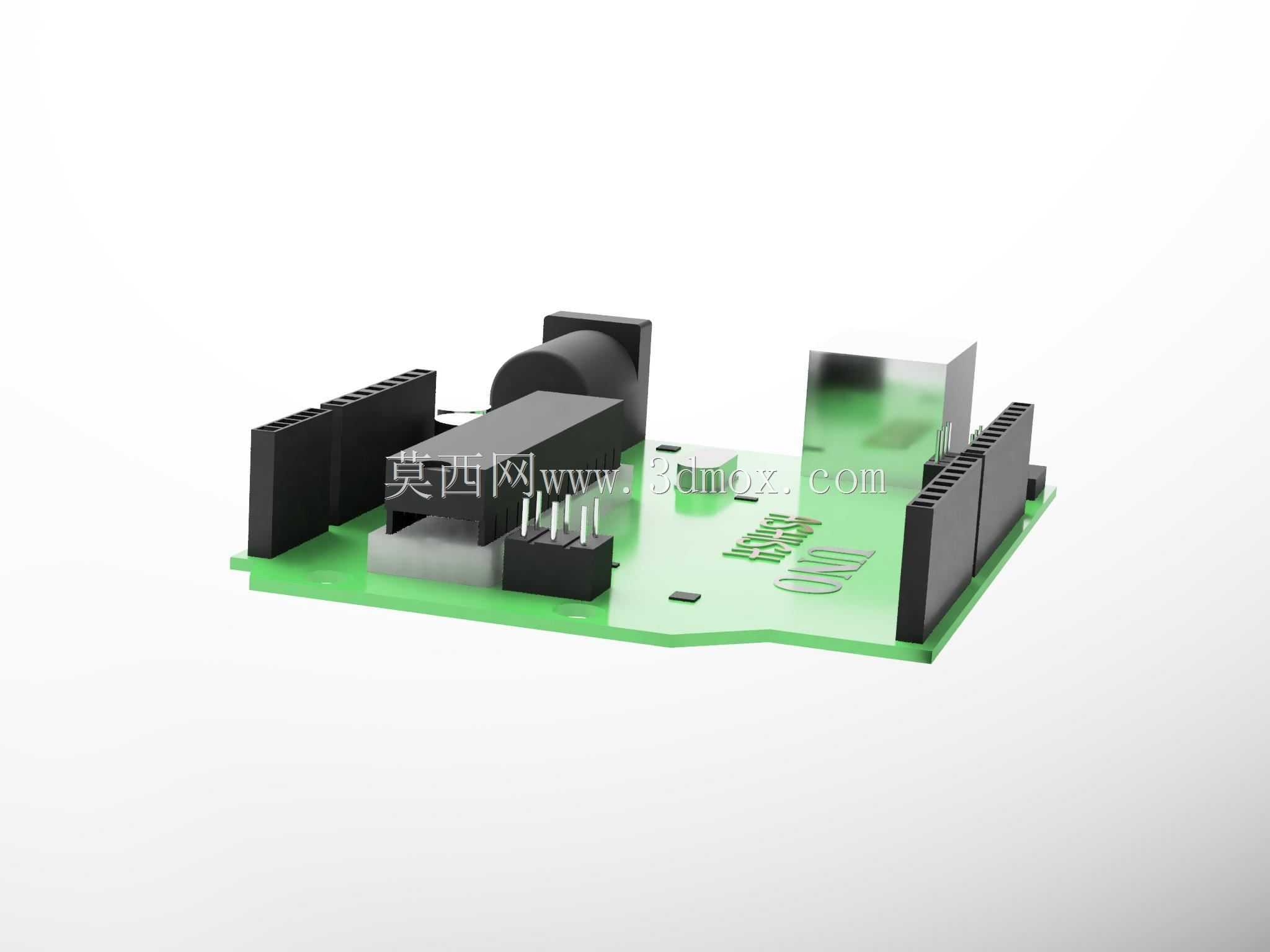

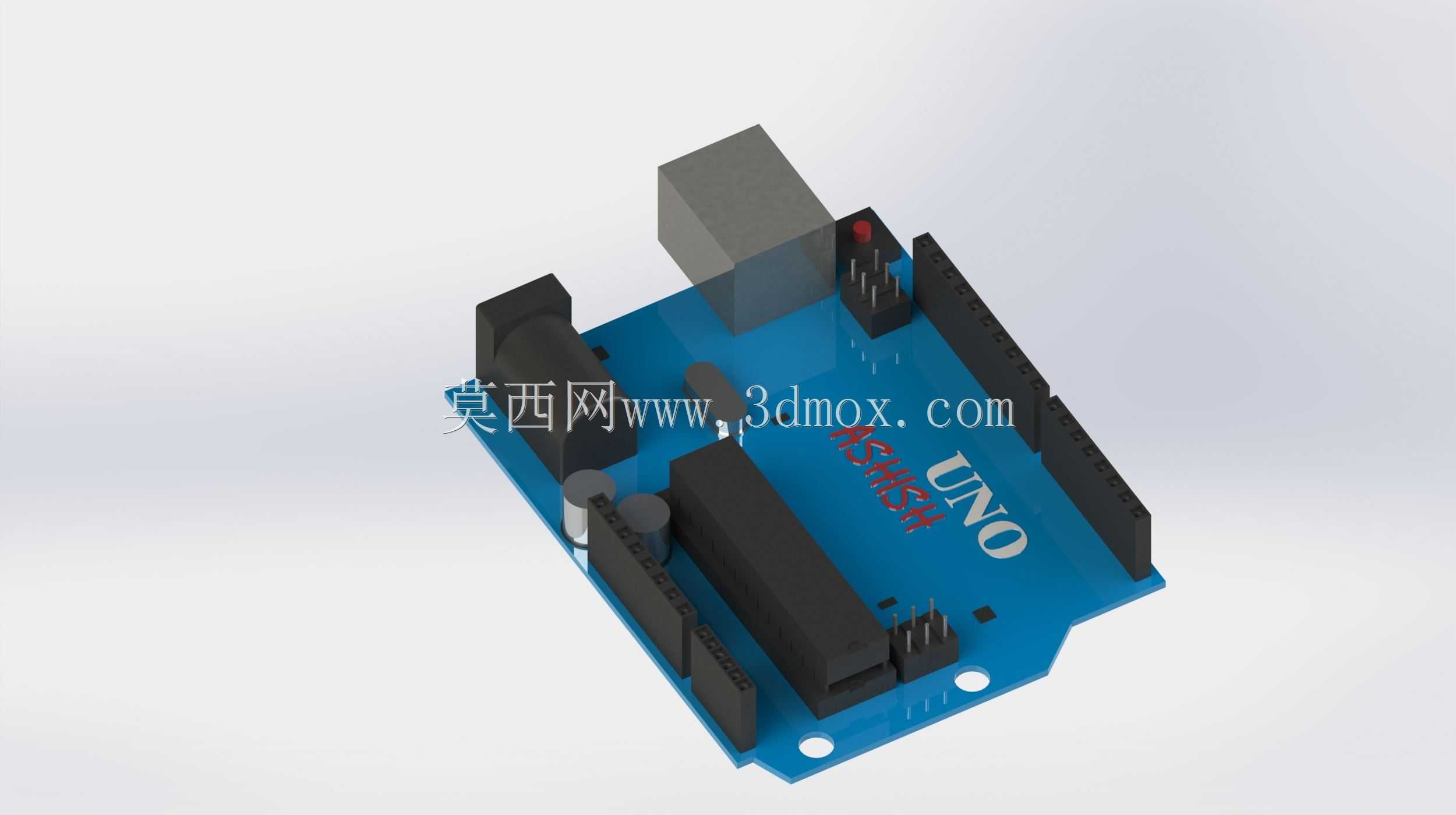

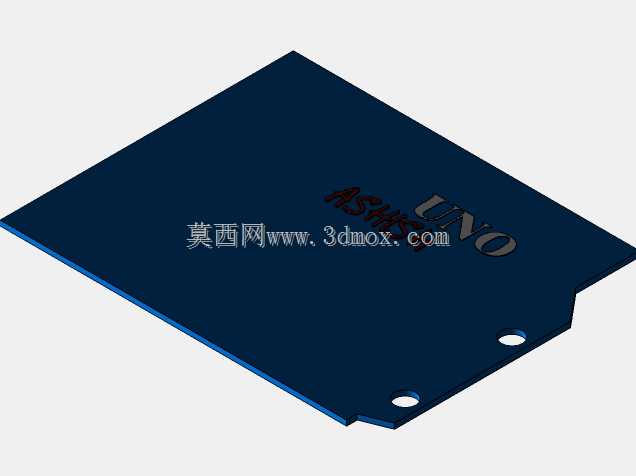

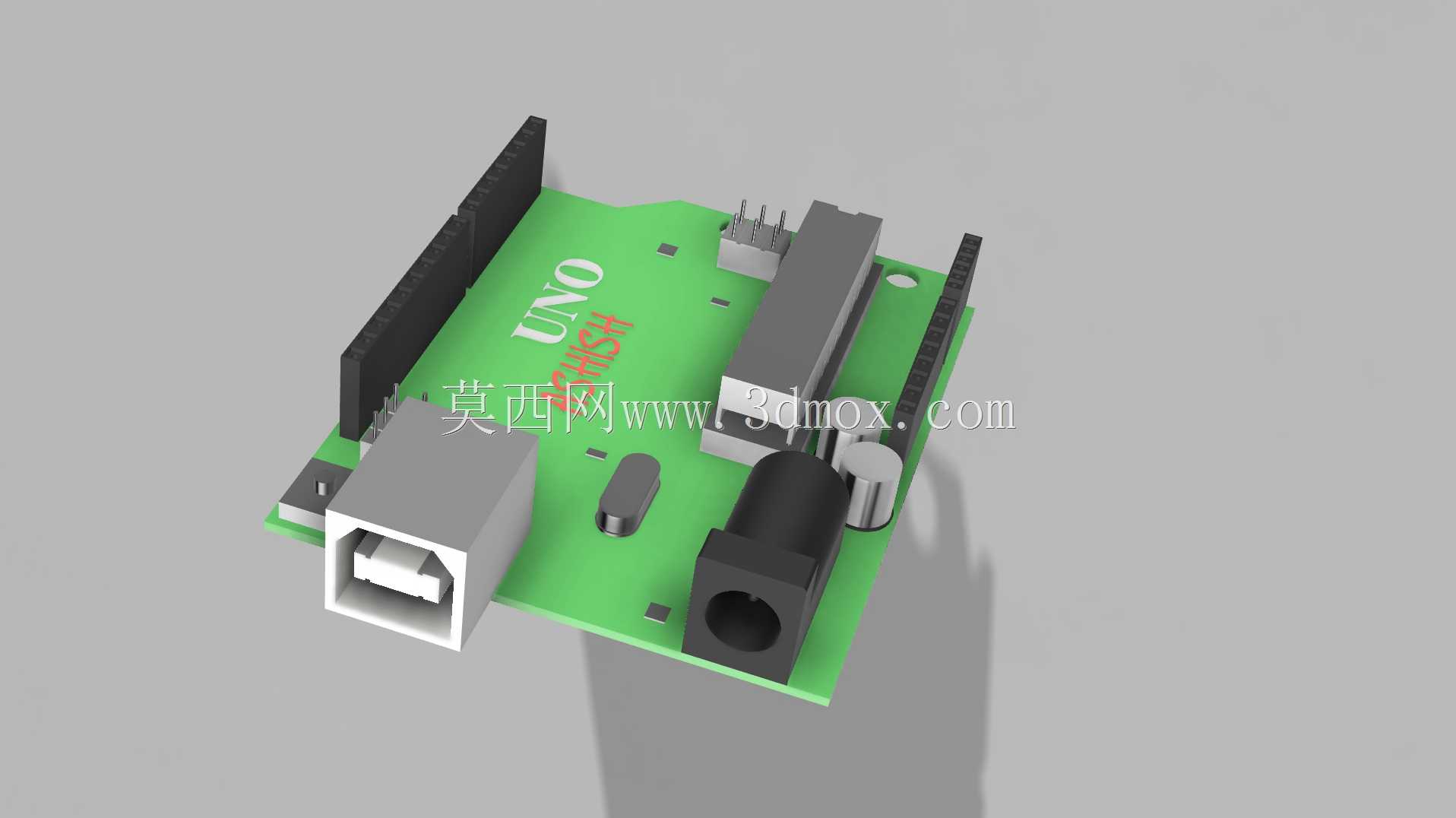

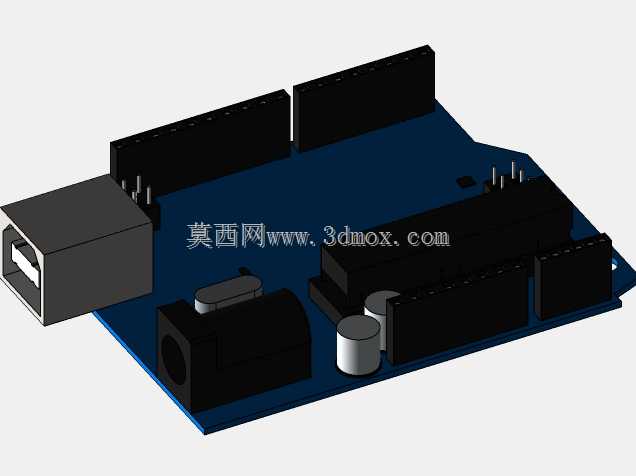

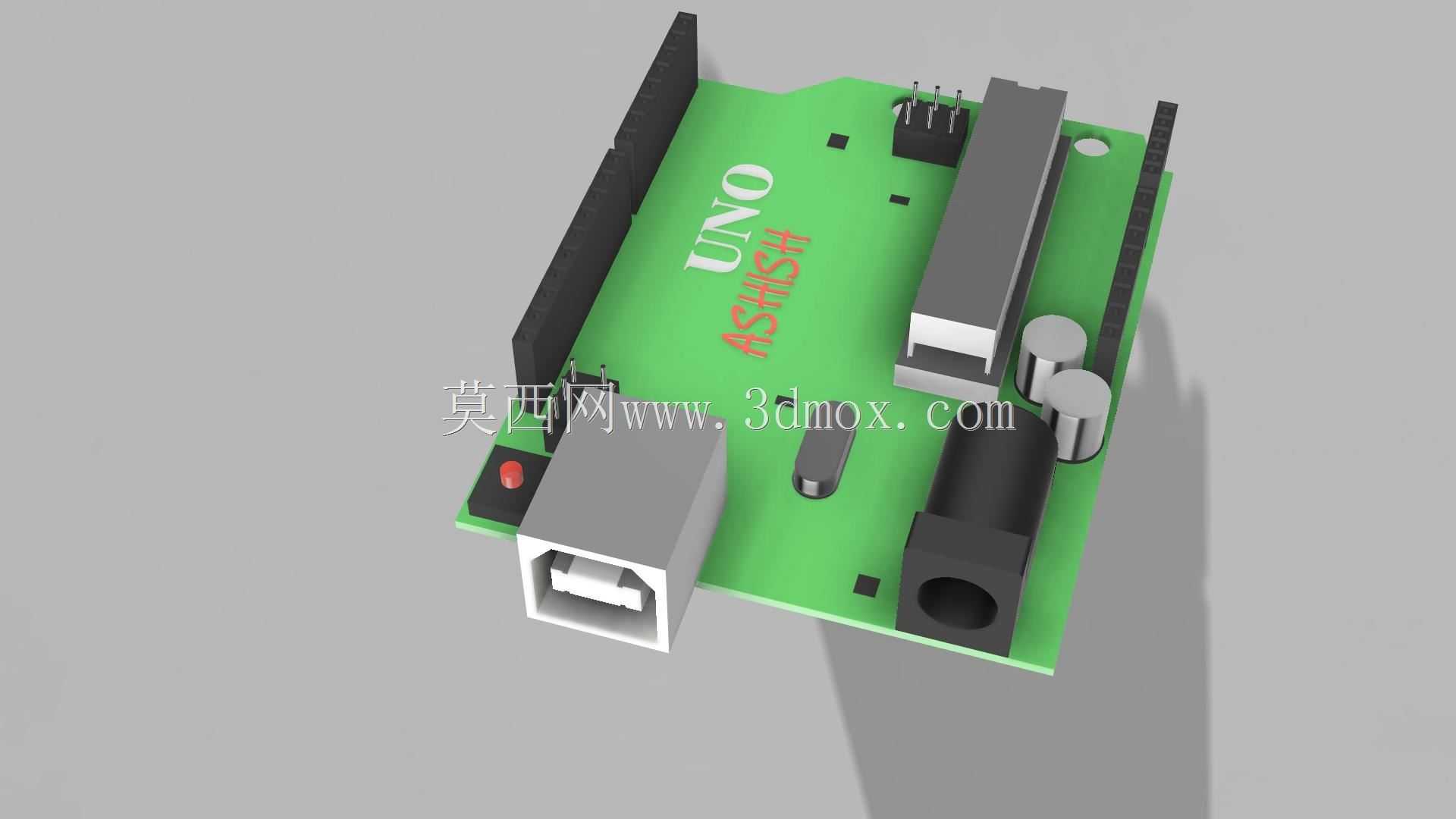

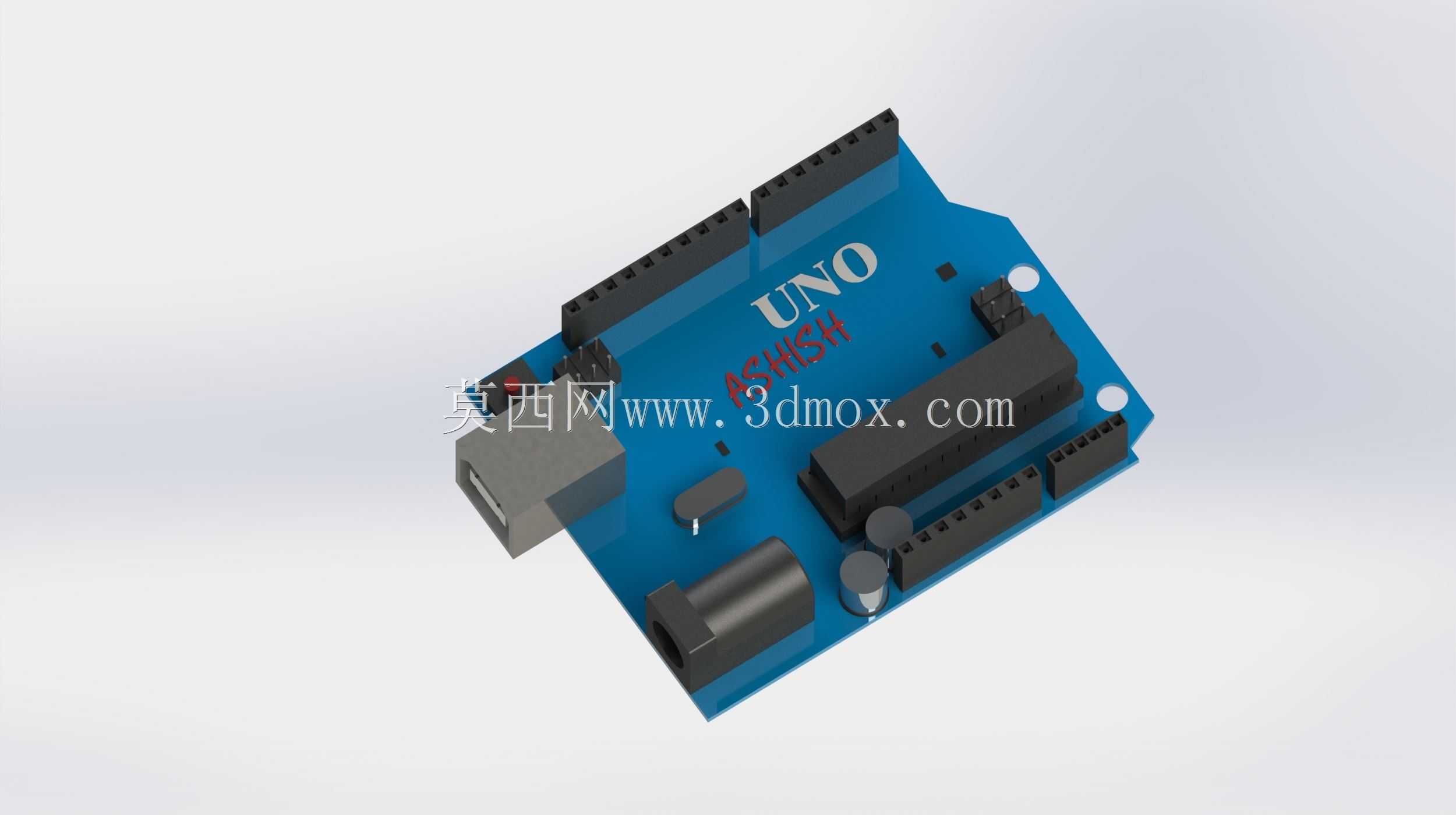

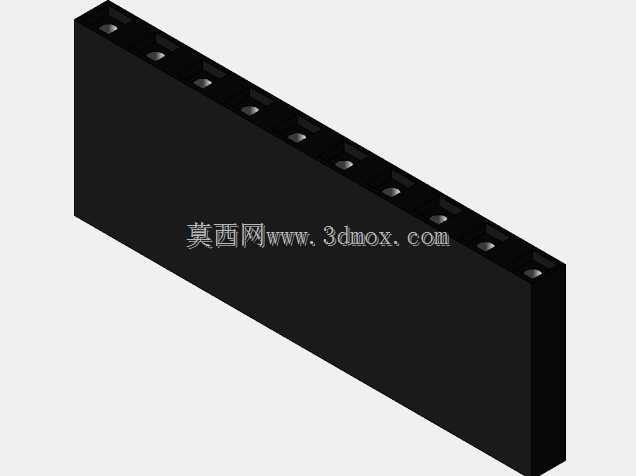

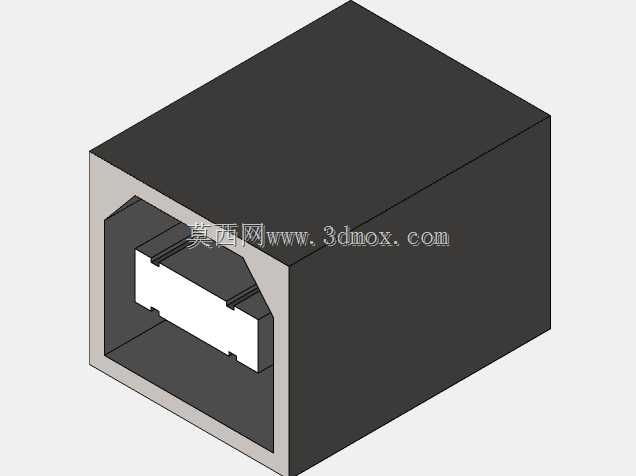

这款Arduino UNO开发板的三维结构设计，围绕开源电子原型开发场景的实际使用需求展开，覆盖创客项目开发、学生电子实训、小型智能设备原型验证、工业简易控制节点搭建等多类应用场景，是入门级嵌入式开发领域应用最广泛的硬件载体之一。从实际用途来看，该开发板可作为各类小型智能装置的核心控制单元，能够连接各类传感器采集环境数据，驱动舵机、电机、显示屏等外设执行对应动作，完成从创意原型到小型功能装置的控制逻辑承载，适配智能家居小装置、教育机器人、环境监测节点、互动艺术装置等多类项目的硬件搭建需求。在功能特性层面，设计完整还原了开发板的全部接口结构：板载的USB-B型接口承担程序烧录与串口通讯功能，直流电源接口可外接7-12V外部电源为板卡及外接外设供电，两侧的排针接口完整对应数字IO口、模拟输入口、电源引脚与接地引脚，板上预留的复位按键、电源指示灯、状态指示灯位置均与实物完全匹配，能够直观呈现板卡的全部功能分区，方便开发者在结构设计阶段提前完成安装位匹配、外壳适配、外设接线空间预留等工作。从设计思路来看，整个模型以实物的实际装配尺寸为基准，还原了PCB基板的厚度、各接插件的凸起高度、接口的开口尺寸，兼顾了结构展示与装配验证的双重需求：既可以用于教学场景下的硬件结构讲解，帮助初学者快速熟悉板卡各部件的位置与功能，也可以嵌入到整体项目的装配模型中，验证开发板与外壳、固定结构、外接模块的空间干涉情况，避免实际加工装配时出现尺寸不匹配的问题。在外形尺寸与安装边界上，模型还原了开发板的标准外形轮廓，板卡的长宽尺寸、四角安装孔的孔径与孔位间距均符合通用Arduino UNO的安装规范，能够适配市面上绝大多数通用UNO外壳、固定支架的安装尺寸；各接口的伸出高度、周边预留的插拔空间也按照实际使用需求做了还原，确保在整体装配结构中，USB线、电源插头、杜邦线的插拔操作不会被周边结构件遮挡干涉，为项目整体的结构设计提供精准的尺寸参考。
