ACME5牙型梯形传动丝杠三维建模作品

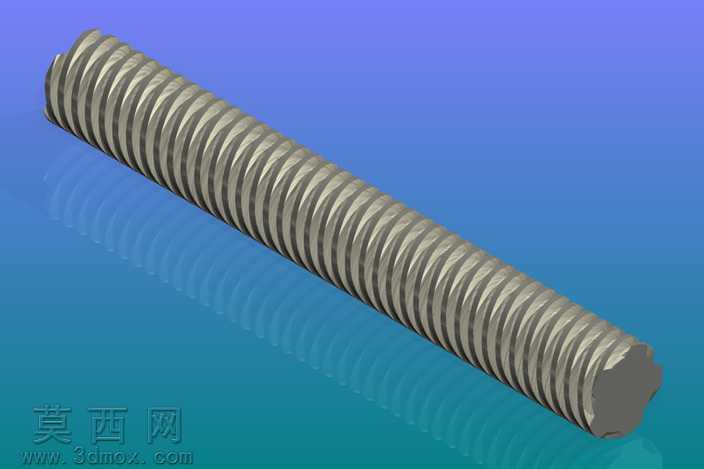

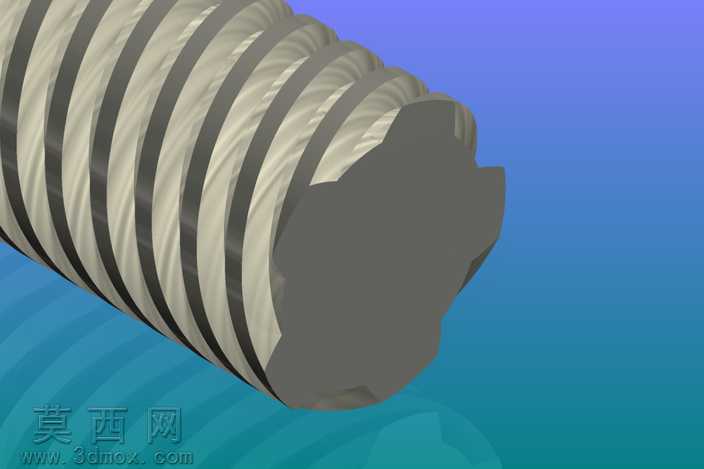

本作品为ACME梯形螺纹规格的5牙开始丝杠三维建模成果，建模过程严格遵循机械设计标准中梯形丝杠的参数规范，首先通过参数化草图绘制丝杠的基准轴与牙型轮廓截面，精准定义0.5°公称直径对应的牙型角度、牙顶与牙底的圆弧过渡尺寸，确保螺纹牙型的啮合精度符合传动要求。建模时采用螺旋扫描特征生成连续的螺纹牙体结构，针对10TPI螺距的参数设置，精确匹配螺旋线的导程与升角，还原梯形螺纹大径、中径、小径的尺寸公差逻辑，同时对丝杠端部的非螺纹安装段进行结构细化，还原端部的多棱边定位结构，保证与配套螺母、支撑座的装配适配性。材质渲染阶段采用合金钢金属材质，调整表面粗糙度参数模拟实际丝杠经过磨削加工后的金属光泽，对螺纹牙面添加细微的加工纹理效果，区分牙顶与牙底的光影层次，让模型呈现出真实工业零件的质感。结构设计上预留了参数调整接口，所有尺寸参数均设置为可编辑变量，使用者可根据实际应用场景修改公称直径、螺距、丝杠长度等核心参数，快速适配不同数控设备、车床、铣床等机械的传动需求，模型同时还原了梯形丝杠将旋转运动转换为直线运动的核心结构特征，牙型接触面的建模精度可直接用于后续的运动仿真、干涉检查与装配验证，为机械传动系统的设计提供可靠的三维模型支撑，建模过程中对螺纹收尾处的退刀结构也进行了细节还原，避免特征生成时的几何错误，保证模型在各类三维软件中的可编辑性与通用性。
