波塞利耶直线运动联动机构三维设计

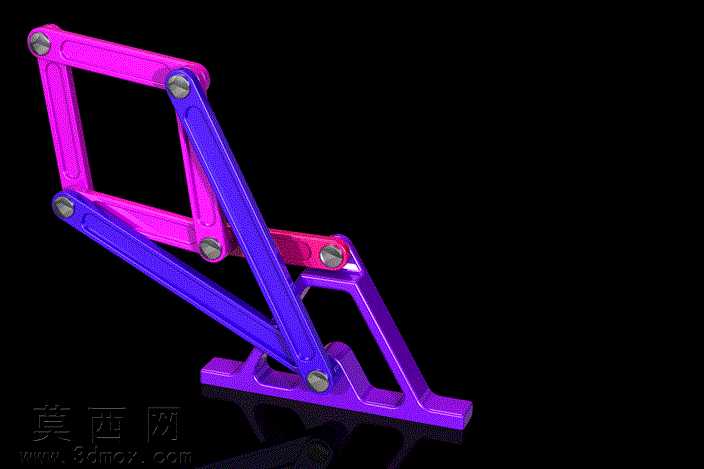

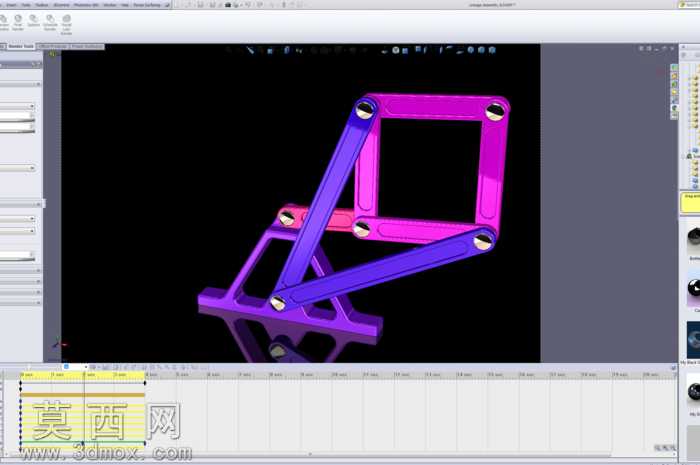

本作品为波塞利耶连杆机构的三维建模与运动动画设计，建模阶段采用SolidWorks完成全参数化零件构建，首先依据波塞利耶机构的几何运动原理，确定各连杆的长度比例、铰接点位置与基座固定尺寸，逐一绘制连杆、铰接销轴、安装基座的草图，通过拉伸、倒角等基础特征完成实体建模，所有铰接位置预留标准销轴装配间隙，保证后续运动仿真无干涉卡滞。装配阶段采用自下而上的装配逻辑，先固定底部安装基座作为全局基准，依次装配长短连杆组，通过同轴心、重合配合完成所有铰接副的约束，同时保留连杆绕销轴的旋转自由度，为运动仿真搭建合理的约束体系。材质与渲染环节，为区分不同运动层级的连杆构件，分别赋予高饱和度的玫红、蓝紫塑料材质，模拟硬质工程塑料的表面质感，添加轻微的环境反射与哑光粗糙度参数，基座部分采用深紫色同色系材质强化视觉整体性，铰接销轴赋予金属镀铬材质，突出铰接位置的结构细节；渲染阶段搭建纯黑背景环境，添加多组定向光源突出构件的轮廓立体感，通过光影对比强化连杆的空间层次，让机构的结构组成一目了然。设计过程中重点验证波塞利耶机构的核心运动特性，即通过特定长度的连杆铰接组合，将旋转输入转化为精准的直线输出，建模阶段反复校核连杆长度的比例关系，确保运动轨迹符合理论数学模型；动画制作阶段设置1500×1000的高清输出分辨率，匹配机构的运动周期设置关键帧，完整呈现机构运转时各连杆的联动状态，直观展示从圆周运动到直线运动的转换过程，可作为机构原理教学、机械结构演示的直观素材，帮助观者快速理解经典直线运动机构的运行逻辑。
