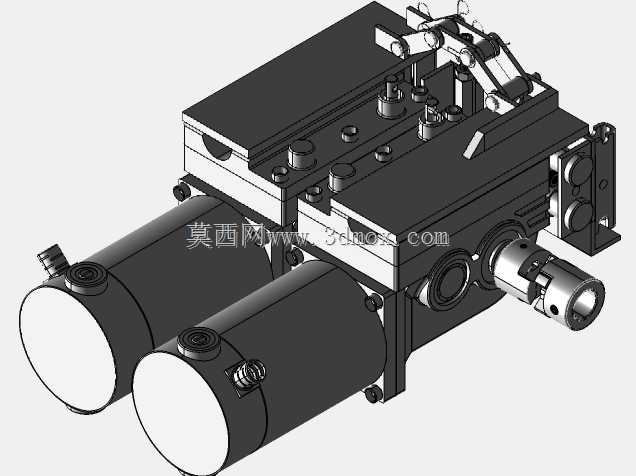

双电机铰接式牵引动力支撑装置

这款铰接式牵引动力支撑装置，主要应用于需要灵活调整牵引角度、提供稳定双动力输出的工业牵引场景，常见于自动化产线物料牵引、小型轨道设备动力驱动、特种作业小车的动力承载单元中，作为核心的动力集成与支撑部件，承担着电机固定、动力传递、铰接转向缓冲的多重作用。装置采用双电机并排布置的结构设计，两个动力单元平行固定在一体化的支撑基座上，这种布局既可以在有限的安装空间内提供双倍的动力输出，也能通过双电机的差速配合，配合前端的铰接结构实现小半径的转向调整，适配复杂的行走牵引路径。前端的铰接连接结构采用多连杆铰接设计，连接部位预留了标准的销轴安装位，能够与牵引端的执行构件形成可活动的铰接连接，在牵引过程中可以自动适配上下、左右方向的小幅角度偏移，避免硬连接带来的应力集中，有效降低传动部件的磨损，提升整套牵引机构的运行稳定性。支撑基座采用一体化铣削成型的结构设计，电机安装位设置了精准的定位止口与螺栓固定孔，能够保证电机安装后的同轴度，减少动力输出过程中的振动偏移；基座侧面预留了传动输出轴的安装空间，输出端采用标准的轴连器连接结构，能够快速对接后续的传动轮组或者牵引执行部件，安装维护十分便捷。在安装边界上，装置整体采用紧凑化布局，双电机的圆柱壳体与基座贴合安装，整体外轮廓没有突出的尖锐结构，安装时只需固定基座底部的四个安装脚即可完成整体固定，安装孔位采用对称布置，能够适配不同方向的安装需求；铰接端的活动范围经过设计校核，在最大摆动角度下不会与电机壳体、基座产生结构干涉，保证运行过程中的结构安全。整套装置将动力单元、支撑结构、铰接连接集成在一体，不需要额外设计复杂的转接构件，就可以直接集成到各类牵引类设备中，既能够降低设备的整体设计成本，也能提升动力单元的集成度，减少设备整体的占用空间，适配各类对安装空间有严格要求的小型牵引设备使用场景。
