1.5模双正齿透明壳体齿轮箱结构

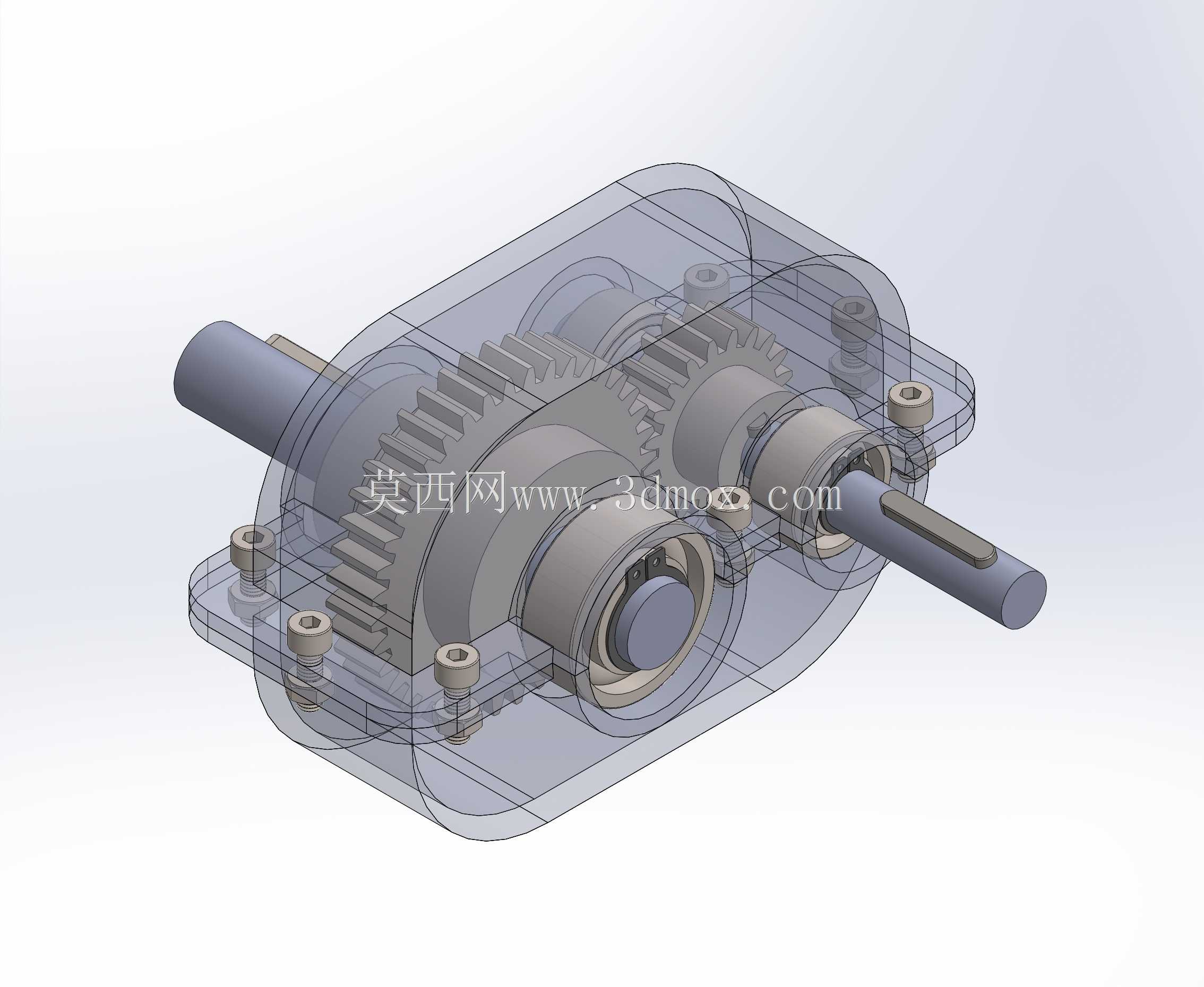

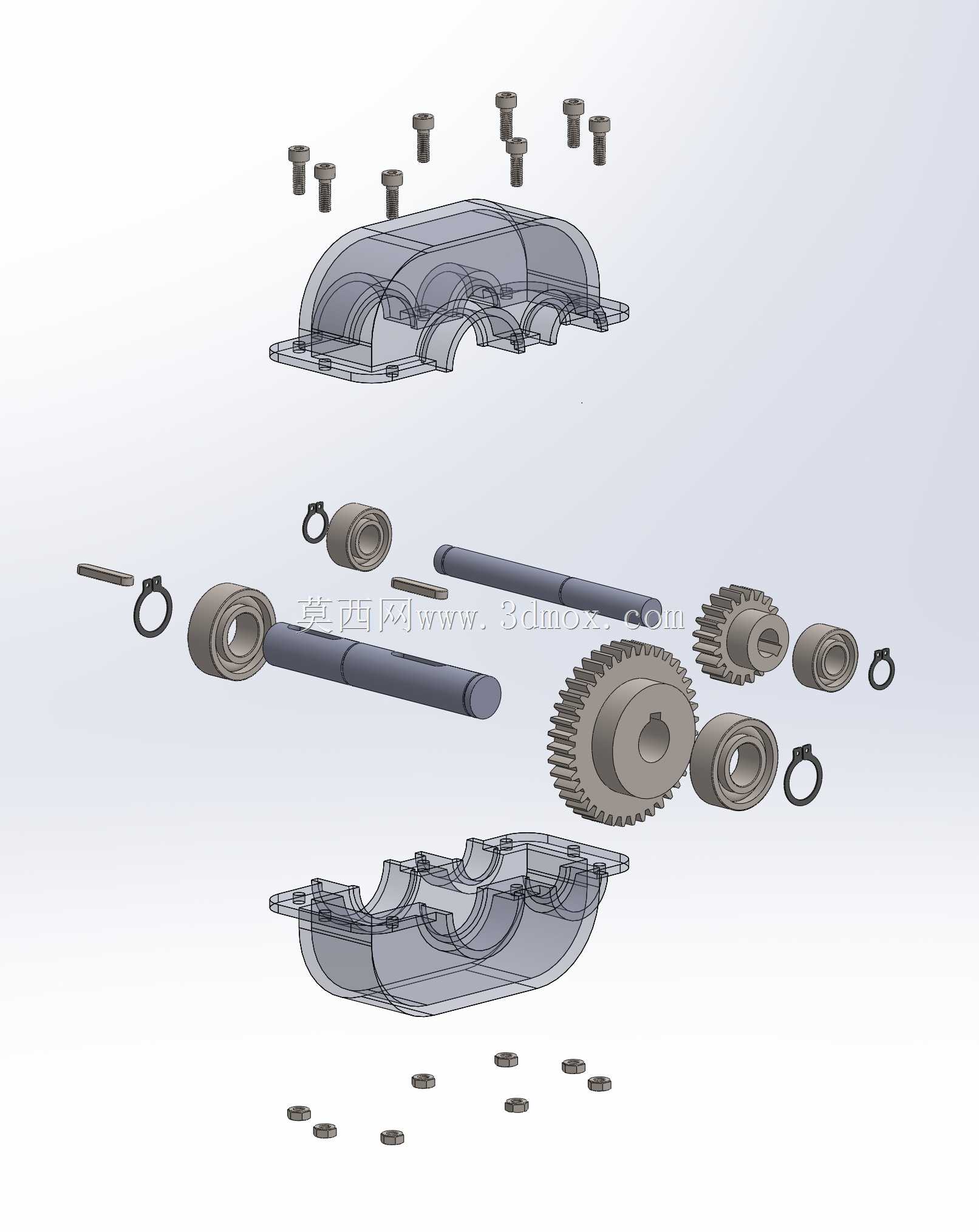

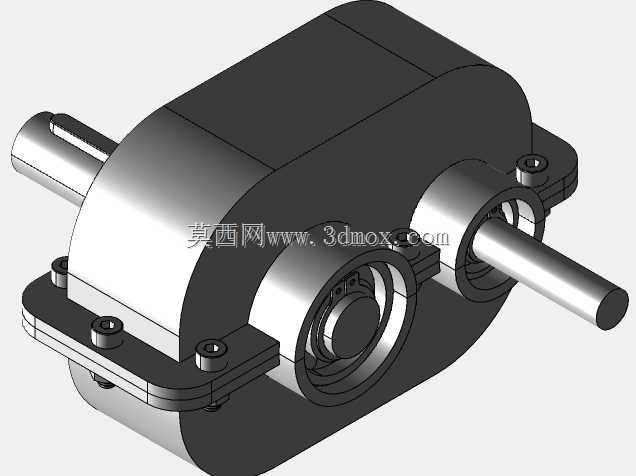

这款齿轮箱是典型的定轴式圆柱齿轮传动部件，核心采用两个模数1.5的正齿轮实现动力传递与转速匹配，主要面向小功率传动场景的动力转换需求，常见应用于小型输送线驱动单元、桌面级实验设备传动端、小型农用机具动力输出模块、轻工机械进给机构等对传动平稳性有基础要求、安装空间紧凑的场景，能够在输入轴接入动力源后，通过齿轮啮合的固定传动比降低输出转速、增大输出扭矩，匹配后端执行部件的动力需求。从功能特性来看，该齿轮箱采用平行轴双齿轮布局，正齿轮啮合传动无轴向附加力，运转过程中径向载荷分布均匀，搭配箱体两端内嵌的滚动轴承支撑输入输出轴，能够有效降低轴系运转的摩擦阻力，减少传动过程中的功率损耗，同时保证轴系的回转精度，避免齿轮啮合过程中出现偏载、打齿等异常工况。箱体采用上下剖分的透明结构设计，一方面可以直观观察内部齿轮的啮合状态、润滑脂分布情况，便于日常运维过程中快速排查磨损、缺脂等故障，另一方面剖分式结构也方便内部齿轮、轴、轴承等零件的装配与后期更换，降低维护难度。设计思路上，这款齿轮箱优先兼顾了结构紧凑性与装配便捷性，两个齿轮的中心距严格按照1.5模正齿轮的啮合参数计算确定，箱体上的轴承安装孔与轴系保持严格同轴度，安装法兰面的螺栓孔采用对称布局，既保证箱体合箱后的密封性能，也能让齿轮箱在安装时适配不同方向的固定需求。从安装边界来看，该齿轮箱的输入输出轴采用同平面平行伸出设计，轴端预留了键槽用于安装联轴器或带轮，能够稳定传递扭矩，箱体整体轮廓方正，安装固定孔分布在箱体四角的凸台上，安装时无需额外预留过大的操作空间，输入轴与输出轴的轴伸长度经过优化，既可以保证外接传动件的安装定位可靠，也不会因为轴伸过长导致轴系刚性下降，适配多数小型传动场景的安装空间要求。在实际使用中，该齿轮箱可搭配小型电机作为动力输入，通过固定的传动比输出适配工况的转速与扭矩，透明壳体的设计也让其可以作为机械原理教学的演示教具，直观展示正齿轮传动的啮合过程与减速原理，兼顾实用功能与教学展示价值。
