卧式带安装支架旋转调节电位计结构设计

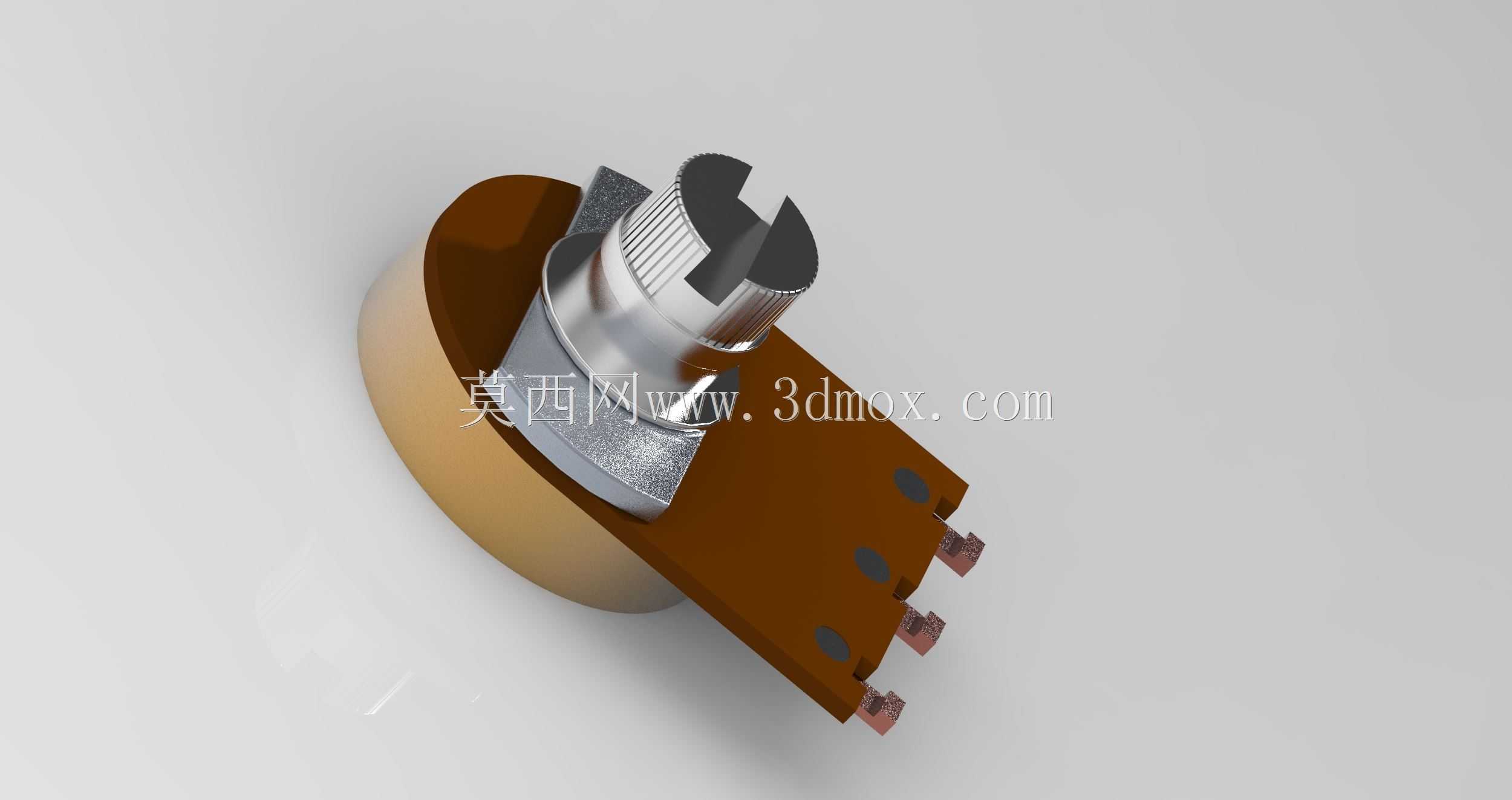

这款电位计是电子电路领域常用的可调式电阻调节元件，广泛应用在各类需要参数微调的电子设备、工控装置、音频设备、仪器仪表当中，承担信号分压、电流调节、音量控制、参数校准等核心功能，是模拟电路调节场景里普及率极高的基础电子配件。从实际应用场景来看，这类电位计常被装配在功放设备的音量调节面板、工控柜的参数调节工位、实验仪器的校准旋钮位、小型家电的功能调节区，通过顶部旋钮的旋转动作改变内部电阻体的接触位置，实现输出电阻值的连续线性变化，以此完成对应电路参数的平滑调节，调节过程阻尼均匀，阻值变化线性度优异，能够满足多数场景下的精准微调需求。在产品功能特性上，这款电位计采用卧式安装结构，顶部为滚花金属旋钮，旋钮表面的细密滚花纹理能够增大手指旋转时的摩擦力，即便戴薄型操作手套也能顺畅完成调节动作，不会出现打滑问题；旋钮下方设置带定位缺口的金属安装法兰，能够在装配时快速定位安装角度，避免使用过程中电位计本体随旋钮转动；主体下部为圆形电阻封装壳体，侧部延伸出棕色绝缘安装基板，基板上预留三个引脚焊盘与两个安装定位孔，三个引脚分别对应电阻两端固定端与滑动抽头端，能够直接适配标准波峰焊焊接工艺，安装孔可配合螺丝完成电位计在PCB板或设备面板上的牢固固定，长期使用不会出现松脱移位。在设计思路层面，这款电位计充分兼顾了装配便捷性与使用可靠性，金属材质的旋钮与安装法兰具备优秀的抗磨损性能，频繁旋转调节也不会出现结构损耗；绝缘基板采用耐高温绝缘材质，能够耐受焊接时的高温，不会出现焊接受热变形、绝缘失效的问题；引脚采用镀锡处理，焊接时上锡速度快、焊点牢固，能够有效降低虚焊风险。从外形尺寸与安装边界来看，这款电位计整体结构紧凑，圆形主体直径适配常规面板开孔尺寸，安装基板的引脚间距符合通用电子元件的引脚排布标准，安装孔位间距匹配常见PCB板的安装孔设计，不需要额外定制安装结构即可直接适配多数常规应用场景，安装后旋钮突出面板的高度符合人机操作的舒适区间，旋转操作时不会与周边其他元件、面板结构产生干涉，整体占用安装空间小，能够适配设备内部紧凑的装配空间，即便是小型化的电子设备也能顺利完成装配。
