连杆式仿生行走机械桌结构设计

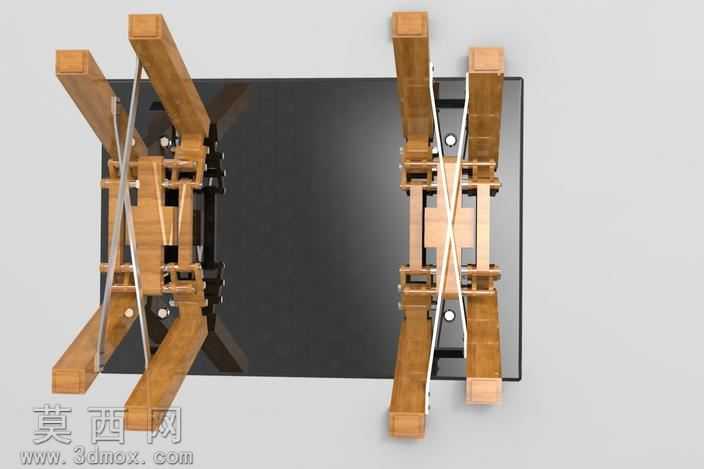

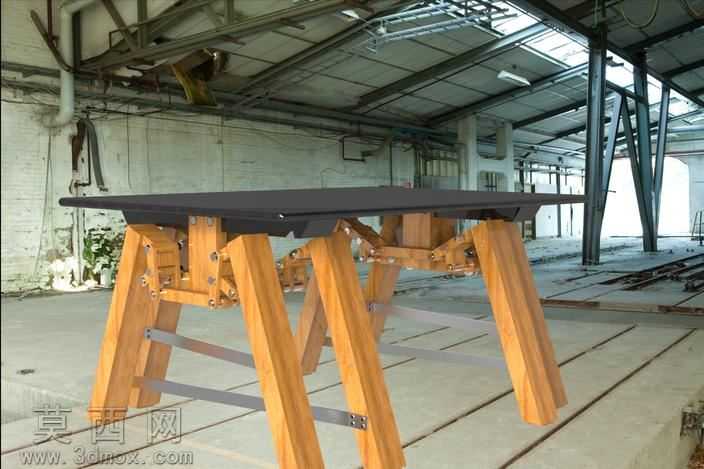

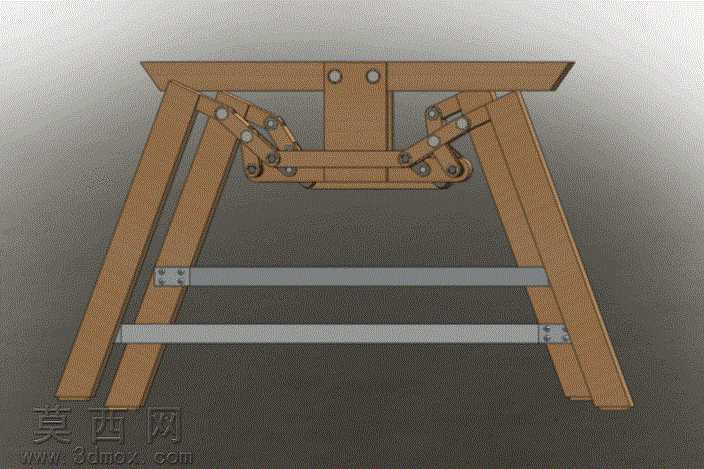

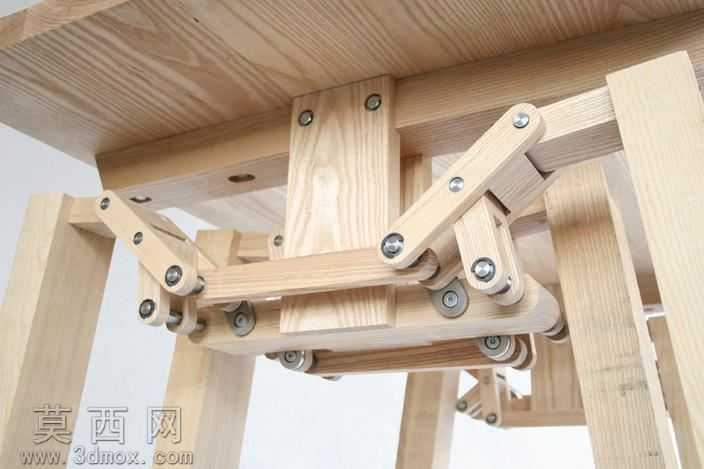

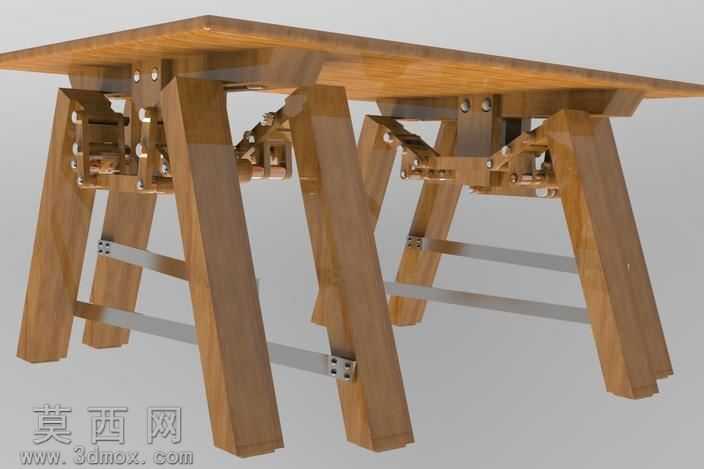

本作品为基于连杆传动原理设计的仿生行走式机械桌三维模型，整体建模过程严格遵循机械设计的装配逻辑，在三维建模环境中先完成各零部件的参数化草图绘制，通过拉伸、切除等基础特征命令构建桌板、支撑腿、连杆组、连接销轴、横向加固梁等独立零件，再按照实际机械装配的约束关系完成整体装配，确保各活动关节的转动自由度符合设计预期，无干涉错配问题。模型渲染阶段采用哑光仿木材质模拟桌体主体构件的质感，搭配金属磨砂材质呈现连接销轴、横向加固梁的金属属性，通过环境光影调整突出连杆铰接处的结构细节，清晰展现各部件的连接关系与运动逻辑。结构设计上采用对称式多连杆联动布局，两侧支撑腿通过多组铰接连杆与中部固定支架连接，横向设置两道金属加固梁保证两侧支架的结构刚度，避免运动过程中出现侧向偏移，各连杆的长度参数经过反复校核，确保桌体在模拟行走动作时各铰接点的转动行程顺畅，不会出现结构死点或部件碰撞的问题。设计思路围绕趣味机械传动的展示需求展开，将常见的平面连杆行走机构与日常使用的桌具结构结合，通过对称布置的连杆组将动力传递至四条支撑腿，模拟出类似四足生物行走的连贯动作，既保留了桌具的基础支撑形态，又通过可动的连杆结构实现了趣味化的动态效果，所有铰接位置均预留了标准销轴的装配间隙，符合实际机械加工的装配公差要求，横向加固梁与支撑腿之间采用紧固件连接的结构设计，也为后续的实物制作提供了可落地的结构参考，整体模型完整还原了连杆行走机构的传动逻辑，清晰展现了多连杆联动结构的运动原理与装配关系。
