10寸三牙轮石油钻井钻头结构设计

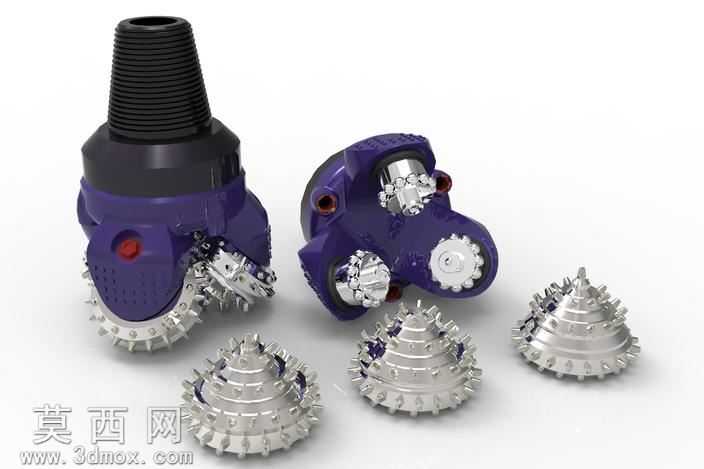

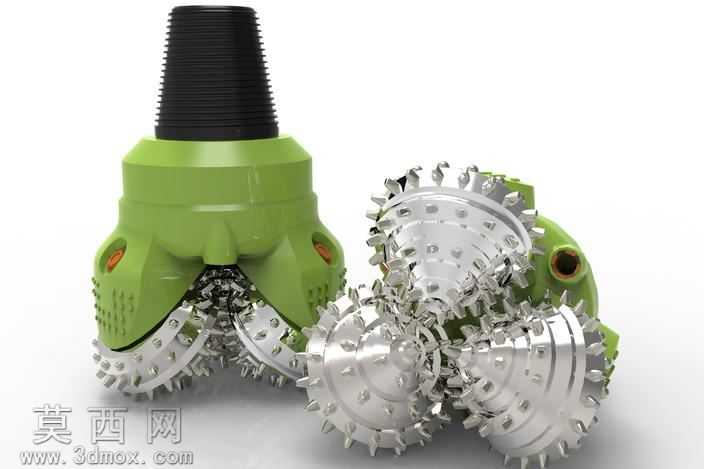

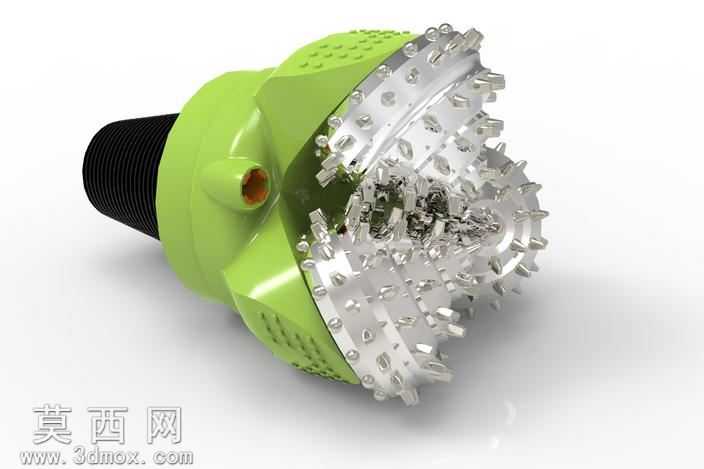

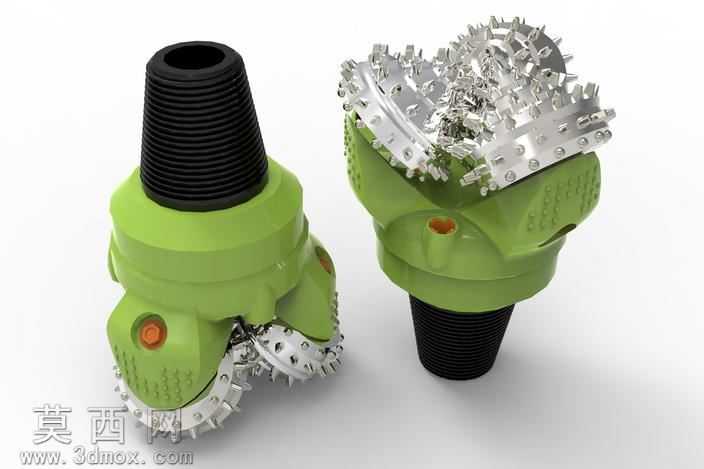

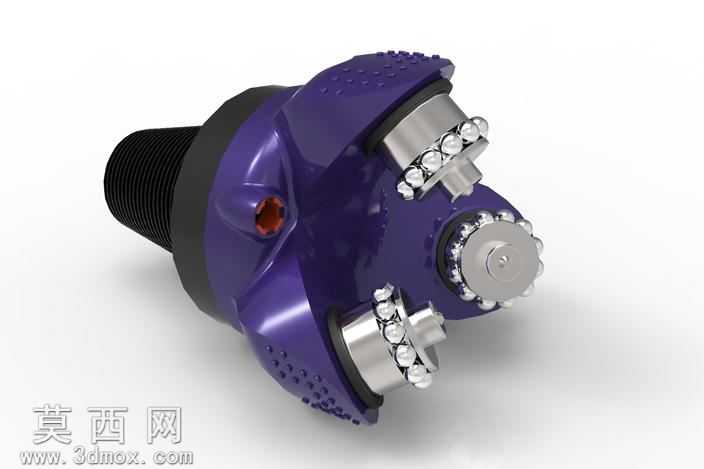

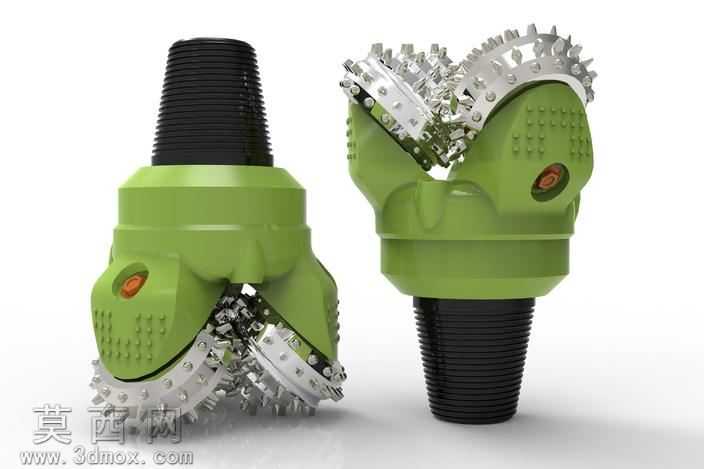

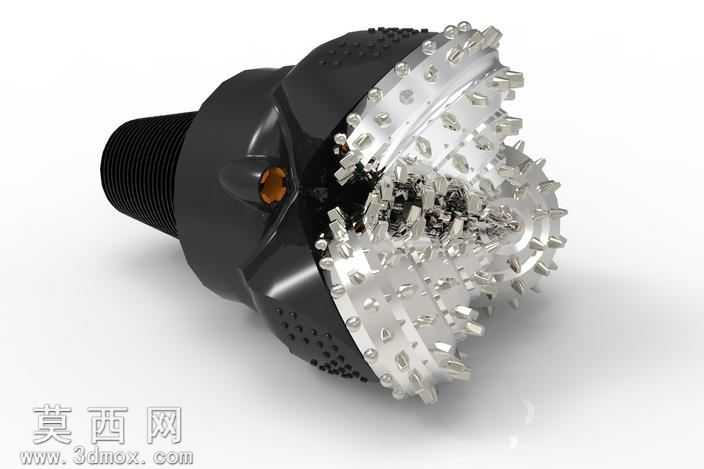

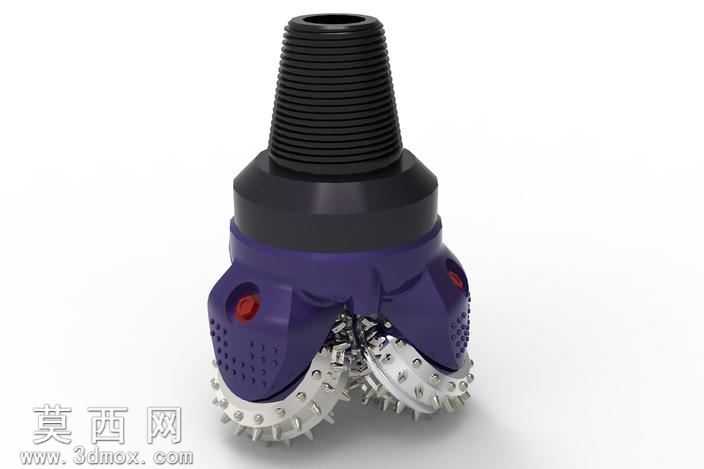

本作品为10寸规格三牙轮石油钻头的三维数字化设计成果，整体建模过程严格遵循石油钻采装备的实际工程参数开展，首先完成上部API标准螺纹连接段的建模，该段采用锥管螺纹结构，建模时精准还原螺纹牙型、螺距、锥度参数，保证与钻具连接的互换性，螺纹段下部的主体壳体采用合金钢材质的视觉表现，赋予高强度合金结构钢的材质属性，表面做发黑处理的质感渲染，还原工业产品的真实外观。核心的三牙轮掌结构是本次建模的重点，三个牙轮掌沿壳体周向120度均匀分布，建模时精准复刻牙掌的承载曲面、轴颈倾斜角度，保证牙轮装配后具备合理的移轴、超顶、复锥参数，实现钻进过程中牙轮的滑动剪切与冲击压碎复合破岩效果。每个牙轮表面的硬质合金齿采用阵列式建模，区分不同齿型的排布规律：牙轮外圈采用楔形镶齿适配硬地层破岩，内圈采用球齿提升抗冲击性能，齿根与牙轮基体的嵌合结构做了精细化还原，同时保留牙轮表面的喷嘴安装孔、润滑通道孔等细节结构，喷嘴部位采用红色工程塑料材质做区分，润滑密封结构的细节也在模型中有所体现。渲染阶段采用工业产品级渲染参数，主体壳体赋予高强度合金钢的金属质感，牙轮部分做硬质合金的亮银色金属材质表现，合金齿部分突出高硬度耐磨材料的冷金属光泽，通过光影调整突出钻头各部分的结构层次，清晰展现牙轮与牙掌的装配关系、齿面排布规律。设计过程中充分考虑石油钻头的实际工况，在结构建模时还原了轴承锁紧结构、储油润滑系统的外部特征，整体模型装配关系准确，各部件无干涉，既可以作为钻采装备的教学演示模型，也可为同规格钻头的结构优化、性能仿真提供基础三维数模支撑，完整还原了三牙轮钻头从连接端到破岩端的全部结构特征，细节精度满足工程展示与设计参考的使用需求。
