铝型材框架直角固定连接组件

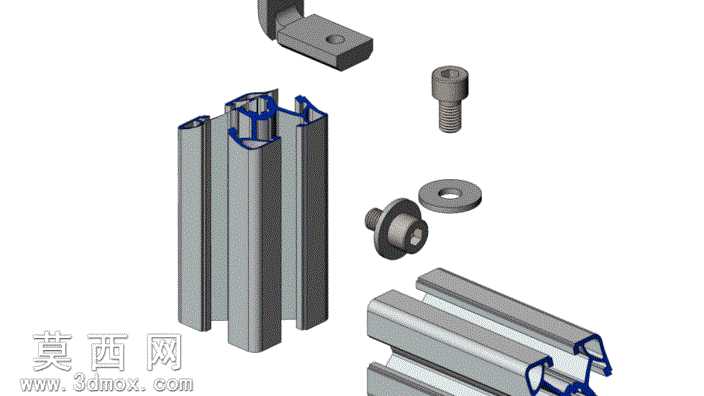

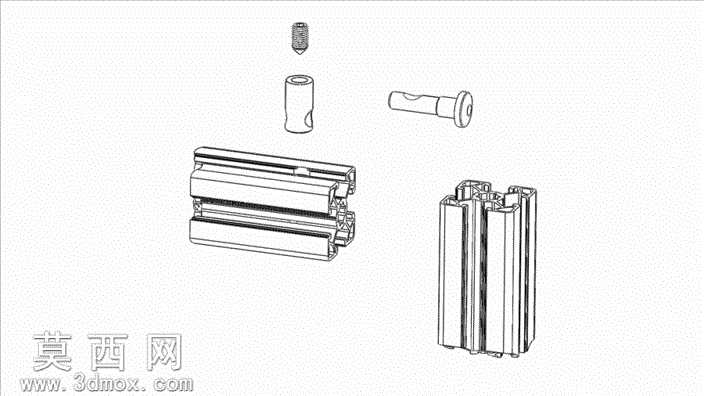

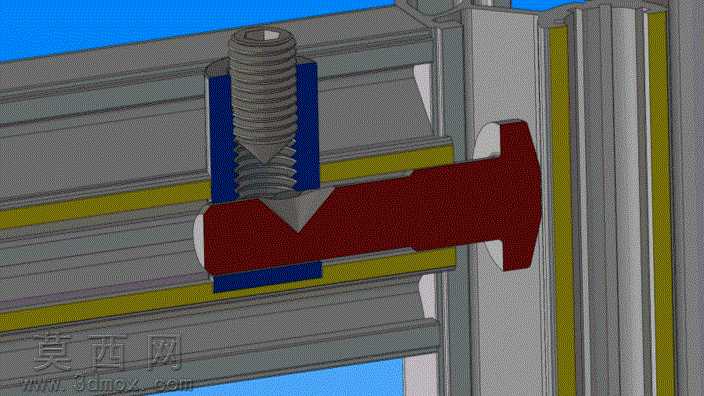

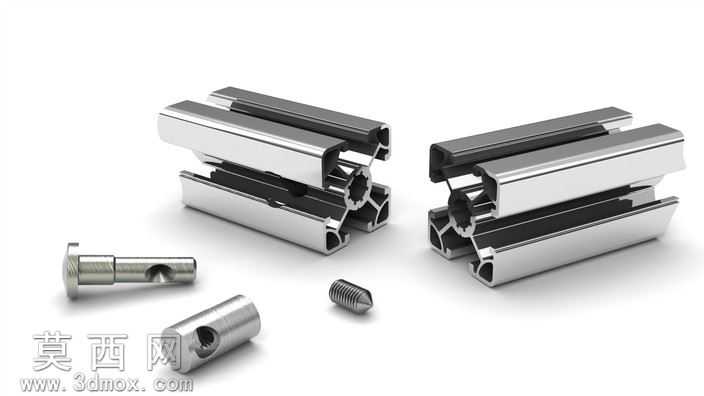

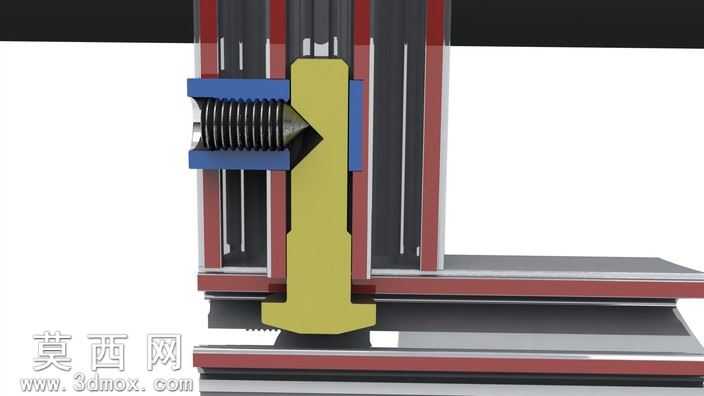

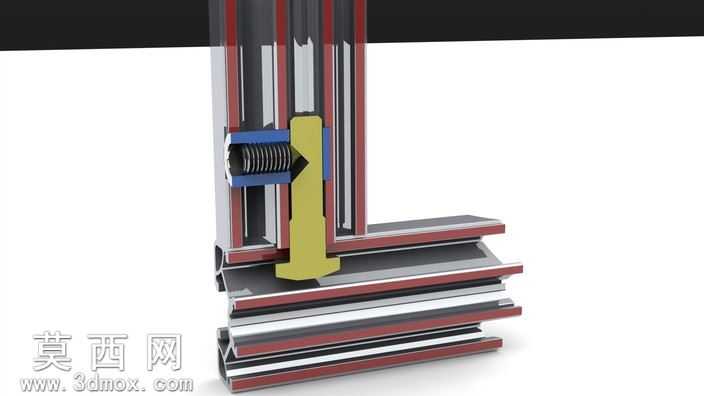

本套组件为工业铝型材框架的直角固定连接结构，采用三维参数化建模方式完成全零件设计与装配验证，建模过程中严格遵循工业铝型材的通用槽口尺寸规范，对每一处配合公差进行了精准约束，确保各零件装配后无干涉、连接稳固。建模阶段首先搭建铝型材基体模型，还原欧标工业铝型材的截面腔体结构、槽口轮廓与壁厚参数，对型材表面的阳极氧化质感进行材质参数调试，通过调整金属粗糙度、反射率与环境光遮蔽参数，还原铝合金哑光银白的真实金属质感，同时区分出型材内部腔体的暗部结构与外部装配面的光影层次。针对连接组件部分，分别完成内置直角连接件、锁紧销钉、紧定螺钉的独立建模：内置连接件的卡位凸台严格匹配铝型材槽口的内凹尺寸，确保安装后可卡入型材槽内实现径向定位；锁紧销钉设计有贯穿锁紧孔与导向倒角，便于装配时快速插入型材预设安装孔；紧定螺钉还原了标准外螺纹牙型与尖端顶紧结构，建模时对螺纹牙距、牙型角按照通用紧固件标准进行参数化绘制，保证螺纹结构的工程合理性。装配设计阶段采用自底向上的装配逻辑，先将两根铝型材呈90度直角对位，再将内置连接件嵌入两根型材的对接槽腔内，插入锁紧销钉贯穿型材壁与连接件的定位孔，最后拧入紧定螺钉顶紧锁销，完成直角框架的刚性固定，整个装配过程添加了贴合、同轴、锁定等完整配合约束，可直观演示连接结构的装配顺序与锁紧原理。渲染阶段采用工作室柔光环境，通过多盏区域光打出金属件的轮廓高光，避免金属表面出现过曝死白，同时添加柔和的地面阴影增强组件的立体感，清晰展现各零件的结构形态与装配关系。该连接结构无需对铝型材进行复杂的打孔铣削加工，仅需在型材对应位置加工标准安装孔即可完成组装，具备安装便捷、连接强度高、外观整洁的特点，可广泛用于工业设备机架、自动化设备护罩、工作台框架等铝型材结构的直角拼接场景，建模过程中保留了全参数化特征，可根据不同规格的铝型材尺寸快速调整连接件的参数，适配多系列铝型材的连接需求。
