电气控制操作面板框三维结构设计

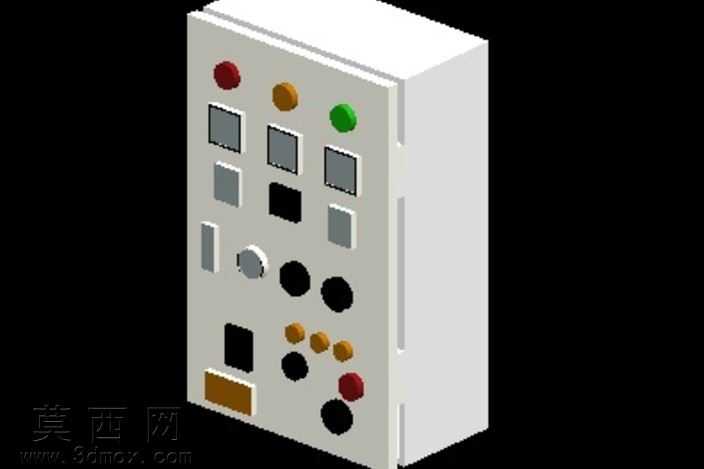

本作品为电气控制操作面板框的三维建模成果，建模过程中首先依据电控操作场景的人机交互需求，确定面板框的整体长方体壳体基础形态，采用拉伸凸台命令构建主体基座，预留出内部元器件的安装容纳空间，同时对面板框的边缘做圆角过渡处理，既避免尖锐边角带来的安装磕碰风险，也提升整体外观的流畅度。建模阶段针对面板正面的各类控件安装位做精准布局：按照操作人员的操作习惯与功能分区逻辑，将不同规格的按钮、指示灯、旋钮、开关的安装孔位逐一排布，顶部区域设置红、棕、绿三色指示灯安装位，对应设备运行的故障、待机、运行三种状态指示；指示灯下方排布多组方形按钮与方形开关安装位，适配功能切换、模式选择类的按压操作控件；中部区域设置圆形旋钮、多规格圆形按钮安装位，适配参数调节、启停控制类控件；下部区域预留大尺寸方形模块安装位与多组小型接线端子、调节按钮的安装位置，所有孔位均按照对应标准控件的安装尺寸做公差预留，确保后续实体加工时各类电控元件能够顺利嵌装固定。材质渲染阶段，面板框主体采用浅灰白色哑光工程塑料材质，模拟工业电控设备常用的ABS阻燃壳体质感，表面设置细微的磨砂纹理，避免强光反射干扰操作人员观察控件状态；不同功能的控件安装位边缘做细微的色彩区分提示，红色对应急停、故障类控件位，绿色对应启动、运行类控件位，黄色对应调节、警示类控件位，无需额外标注即可让操作人员快速识别控件功能。结构设计上，面板框侧边预留了与电控柜体连接的卡扣与螺丝固定位，背部设置走线槽预留空间，方便内部线缆的规整排布，同时在面板框的内侧设置加强筋结构，在不增加整体壁厚的前提下提升面板的抗形变能力，避免频繁按压操作导致面板变形松动。整体建模过程严格遵循工业电控面板的设计规范，所有安装位的间距、尺寸均符合人机工程学要求，操作区域的控件排布避免误触风险，不同功能区的控件间距预留充足的操作空间，既满足电控系统的元器件安装需求，也兼顾了实际使用时的操作便利性与结构耐用性，可直接用于电控柜操作面板的原型验证、加工生产参考。
