日本久保田柴油发动机带机架总成三维结构

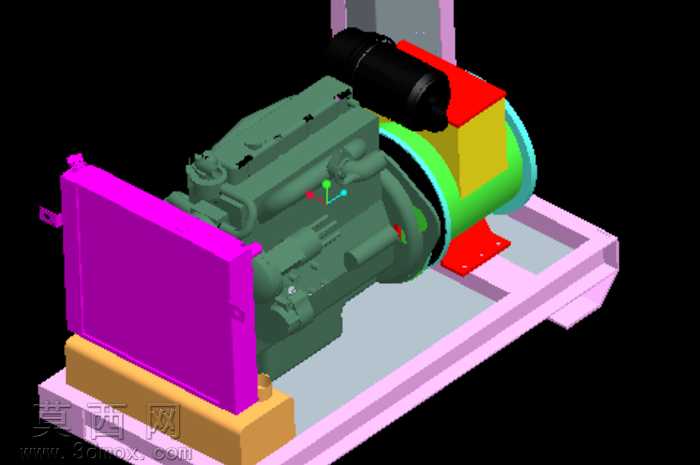

本模型为日本久保田公司出品的柴油发动机成套装配三维结构，完整还原了该款工业用发动机的整机布局与配套附属组件。建模过程中严格遵循实体装配逻辑，首先搭建发动机核心本体结构，对缸体、缸盖、进排气歧管、燃油喷射组件、气门室盖等核心部件进行1:1比例的特征还原，精准刻画了缸体表面的加强筋、安装凸台、油道接口、传感器安装位等细节结构，保证核心动力单元的结构准确性。其次完成发动机配套附属系统的建模，前端紫色部件为散热水箱总成，建模时还原了水箱的散热芯体支撑框架、侧边固定挂耳、进出水接口结构，水箱底部通过橙色安装支座与底架实现固定连接；发动机与发电机连接部位通过不同色彩区分功能段，绿色为连接飞轮壳，青色为发电机端盖，红黄部件为发电机接线盒与固定支架，清晰展示动力输出端的连接逻辑。底部浅粉色部件为发动机共用安装底架，建模时还原了底架的槽钢式主体结构、端部安装吊耳、发动机与发电机的固定安装点位、底部减震垫安装位，完整呈现整套动力单元的承载结构。模型渲染阶段采用差异化纯色材质区分不同功能组件，核心缸体采用深绿色哑光铸铁材质还原发动机本体的金属质感，散热水箱采用亮紫色工程塑料材质区分冷却系统部件，安装支座采用暖橙色铸铝材质，底架采用淡粉色喷涂钢材材质，接线盒采用红黄警示色区分电气部件，通过色彩分区让装配层级一目了然，无需拆解即可快速识别各系统的分布位置。设计思路上采用自下而上的装配建模逻辑，先完成单个零件的特征建模，再按照实际装配约束完成组件拼接，严格保证各部件之间的装配间隙、安装孔位同轴度、连接面贴合度符合实际工业产品的装配要求，完整呈现了这款久保田发动机从核心动力单元到冷却系统、发电单元、安装机架的全配套结构，可用于动力总成布局演示、安装工位设计参考、相关配套部件的适配设计等场景，模型结构完整无缺失，各部件可单独拆分编辑，能够清晰展示紧凑型工业柴油发电机组的整体布局逻辑与结构组成特点。
