台式齿轮传动钻孔机结构设计

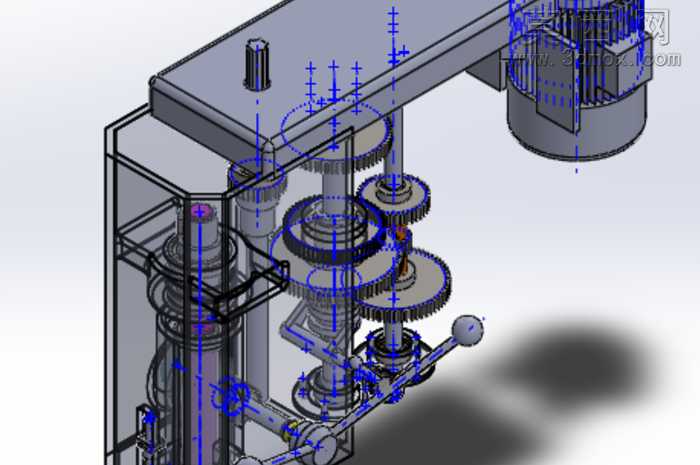

本作品为台式钻孔机的三维结构设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备的每一处零部件都进行了1:1等比例还原，完整呈现了台钻从动力输入到钻孔执行的全链路结构。模型搭建阶段先完成主体机架的框架建模，采用立式箱型机架结构，为整套传动与执行机构提供稳定的支撑基础，机架部分通过拉伸、切除等基础特征完成钣金与型材结构的还原，对安装定位孔、加强筋结构都做了精确的特征绘制，保证后续零部件装配的定位精度。传动系统是本模型的核心设计部分，采用多级圆柱齿轮传动结构，从顶部的动力输入轴开始，依次布置不同模数、齿数的传动齿轮，通过齿轮啮合将动力传递至主轴机构，建模过程中对每一个齿轮都进行了精确的齿形绘制，还原了齿轮的分度圆、齿顶圆、齿根圆参数，同时对齿轮的安装轴、轴承定位位、轴向固定挡圈等细节都做了完整建模，清晰展示了多级齿轮传动的减速增扭逻辑，可直观观察到不同齿轮组的传动比匹配关系。主轴进给机构采用手动操纵结构，设计了带操作手柄的进给控制轴，通过齿轮与主轴套筒的齿条啮合实现主轴的上下进给运动，模型中还原了手柄的操纵球头、进给轴的定位轴承、主轴套筒的导向结构，同时对主轴的装夹结构、钻头安装位都做了细节呈现。模型整体采用透明化剖视的展示方式，将外部护罩设置为半透明材质，可清晰观察到内部的传动链路与装配关系，不同零部件采用差异化的材质渲染：金属结构件采用磨砂钢材材质，齿轮传动件采用亮面金属材质突出齿形细节，操作手柄采用防滑胶木材质，电机部分采用铸铁哑光材质，通过材质区分让不同功能的零部件辨识度更高。设计过程中充分考虑了台钻的实际使用场景，在结构布局上保证传动路径最短、机架重心稳定，操作手柄的位置符合人工操作的 ergonomics 要求，多级齿轮的排布紧凑合理，尽可能压缩设备的整体体积，同时预留了足够的润滑、维护空间，各零部件的装配关系完全符合实际机械装配工艺，可直接用于机构运动仿真、机械原理教学演示以及同类设备的结构优化参考。
