轮式带机械臂教学实训机器人结构模型

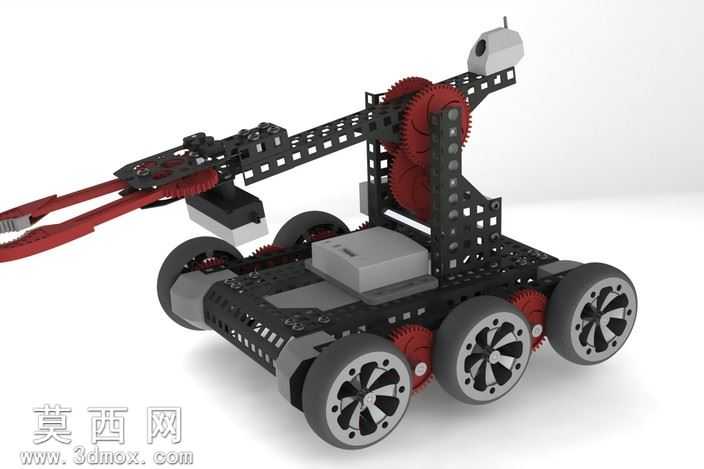

本模型为面向教学实训场景设计的轮式移动操作机器人，采用SolidWorks完成全参数化三维建模，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于结构验证、运动仿真与教学演示。模型整体采用六轮差速移动底盘布局，底盘框架选用镂空式铝型材拼接结构，在保证整体结构刚性的同时有效降低整机自重，底盘两侧对称布置六组带橡胶包覆层的驱动轮，轮组通过侧边的红色传动齿轮组实现动力同步传递，可保证复杂地面下的抓附力与行走稳定性，底盘中部预留了控制电池、主控模块的安装位，安装位设置有定位卡槽与走线孔位，符合实际电气装调的布局逻辑。上部搭载多自由度俯仰机械臂结构，臂身同样采用镂空孔位的型材搭建，臂段之间通过大模数红色齿轮组实现俯仰传动，齿轮啮合间隙经过参数调整，可模拟真实传动的运动精度，臂架侧面预留了多组传感器安装孔位，可拓展视觉、测距等传感模块；机械臂末端配备双夹爪式执行器，夹爪通过连杆齿轮结构实现开合动作，可完成小型物件的夹取搬运操作，臂体顶端设置有小型摄像头安装座，可实现视觉巡线、目标识别等实训功能。建模过程中对所有标准件如连接螺丝、轴套、轮毅均做了简化等效处理，非关键位置做了圆角优化避免应力集中的视觉误差，渲染阶段采用哑光黑作为主体框架材质，传动齿轮选用醒目的红色工程塑料材质，电池模块采用浅灰色ABS材质，轮毅做亮银色金属质感处理，夹爪部分采用红色防滑橡胶材质区分，整体渲染效果层次分明，可清晰展示各部分结构的装配关系与功能分区。设计思路围绕教学易用性展开，所有连接位置均采用可拆装的螺丝固定结构，方便学习者拆解理解机械装配逻辑，传动部分全部外露展示，可直观演示齿轮传动、差速移动、连杆夹取的机械原理，整体结构无冗余设计，所有孔位、配合尺寸均符合创客教育类机器人的通用搭建规范，可直接作为教学案例、实训样机设计的参考模型，也可用于机器人科普、竞赛方案的结构验证。
