竞技对战类穿越机机架结构设计

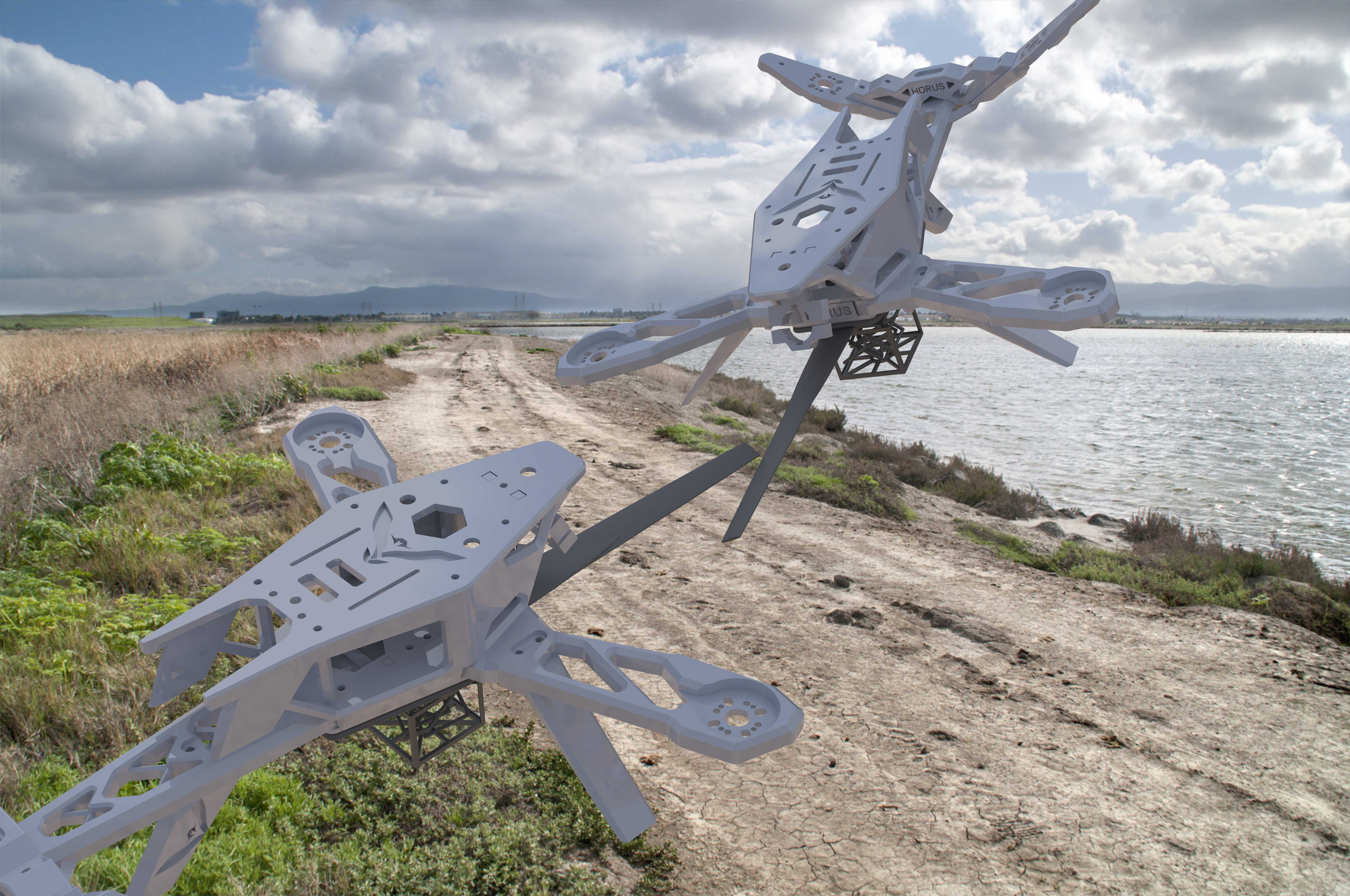

这款机架结构针对FPV穿越机近距离对抗场景设计，核心服务于户外休闲飞行、好友间竞技对战的使用需求，区别于常规航拍穿越机的结构取向，在抗冲击、碰撞容错、安装便捷性上做了针对性优化。从实际使用场景来看，这类对战类穿越机常飞行于郊野土路、滨水滩涂等非专业飞场，飞行过程中极易发生擦碰、坠地、甚至机体间的轻度碰撞，因此结构设计上优先考虑了碰撞后的结构完整性，同时兼顾桨叶、飞控、电池等核心部件的防护边界。

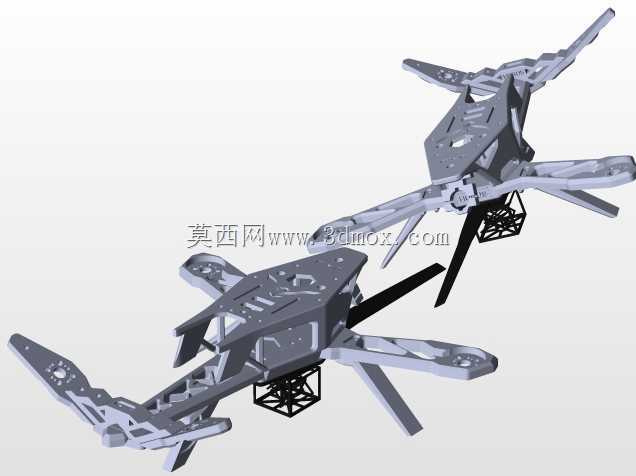

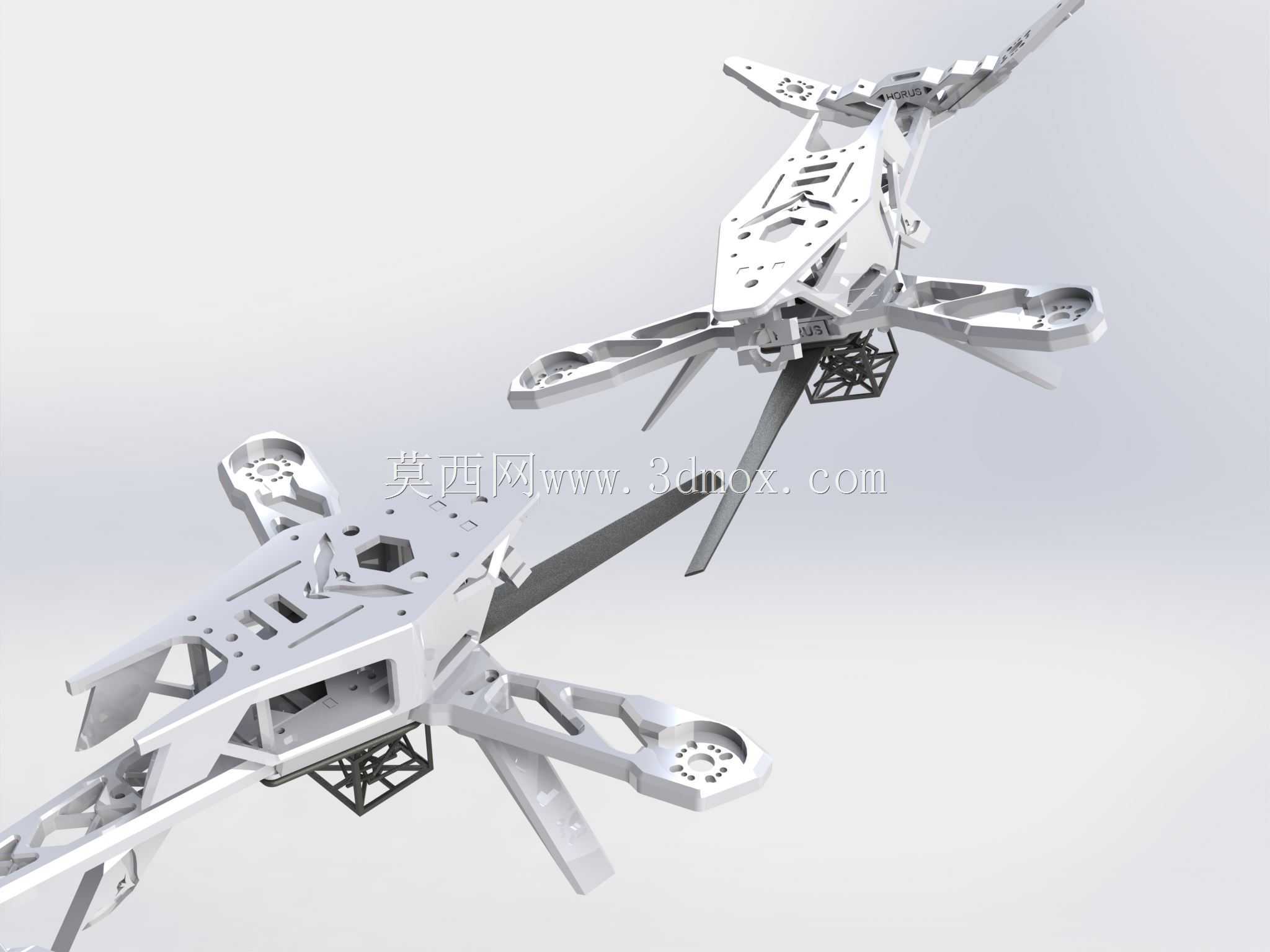

整体采用对称式X型布局，机臂与主体底板采用一体化切削思路的结构设计，减少了分体式机臂的连接紧固件数量，既降低了飞行过程中的连接松动风险，也能在发生侧向碰撞时将冲击力均匀分散到整个主体结构，避免局部应力集中导致的机臂断裂。机臂末端的电机安装位预留了标准的孔位边界，适配市面上主流的22系列无刷电机安装尺寸，安装面做了下沉式设计，电机固定后底部不会突出机架下表面，降低坠地时电机底座直接受冲击的概率。

主体结构上预留了飞控、电调、图传、电池的分层安装空间，飞控安装位位于机架几何中心位置，周边做了镂空减重设计，同时预留了减震球的安装孔位，能够过滤飞行过程中的机体振动，保障飞控陀螺仪的采样精度。电池安装槽位于机架重心位置，绑带穿孔做了圆角过渡处理，避免长期使用过程中绑带被锐边磨断，槽位尺寸适配常规的3S-4S 1500mAh以内的航模锂电池，安装后电池不会突出机架上下表面，减少碰撞时电池被穿刺的风险。

机架顶部预留了运动相机的安装点位，同时设计了专门的桨叶防护延伸结构，在发生正面碰撞时，结构件会先于桨叶接触障碍物，降低桨叶碎裂的概率。整机的安装边界经过反复校核，所有电子元件安装完成后不会超出机架的外轮廓尺寸，在穿越狭窄空间、发生擦碰时不会直接剐蹭到电子元件与接线。结构上的多处镂空设计并非单纯为了减重，每一处开孔都兼顾了走线功能，电调信号线、图传馈线都可以通过镂空槽位规整布置，避免飞行过程中线材晃动干扰飞行姿态，也减少了线材被桨叶打到的风险。

从实际飞行的角度出发，这款机架的重心调校预留了足够的调整空间，用户可以根据自身的飞行习惯微调电池的安装位置，适配不同的飞行手感需求。机臂的厚度经过针对性设计，在发生轻度碰撞时会产生微量弹性形变吸收冲击力，不会出现硬脆断裂的情况，形变后可自行回弹，不需要频繁更换结构件。底部的起落结构做了加高处理，在硬着陆时能够为底部的图传天线、电容等元件留出足够的安全间隙，避免直接触地造成元件损坏。
