低摩擦减阻式隐藏柜门铰链结构

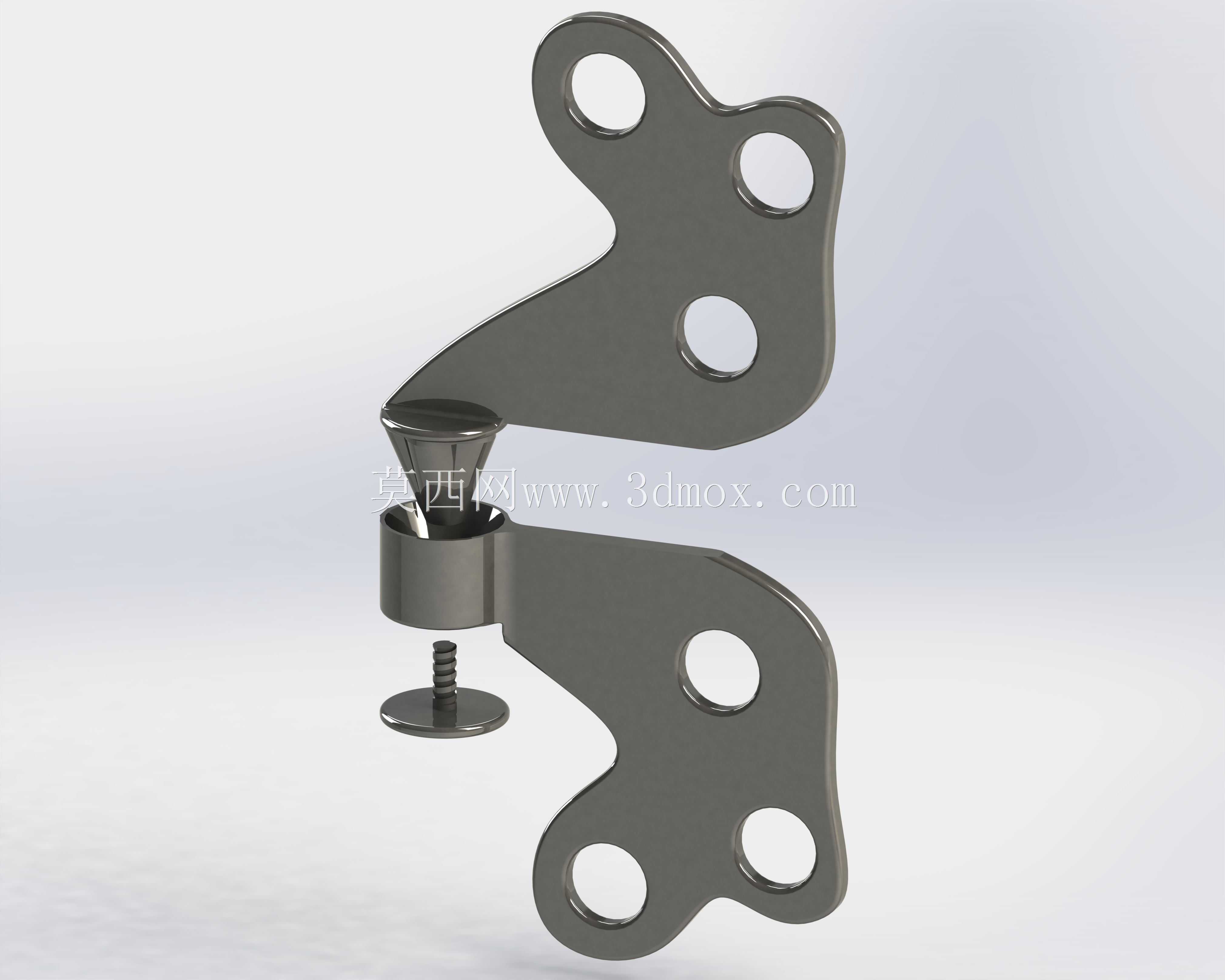

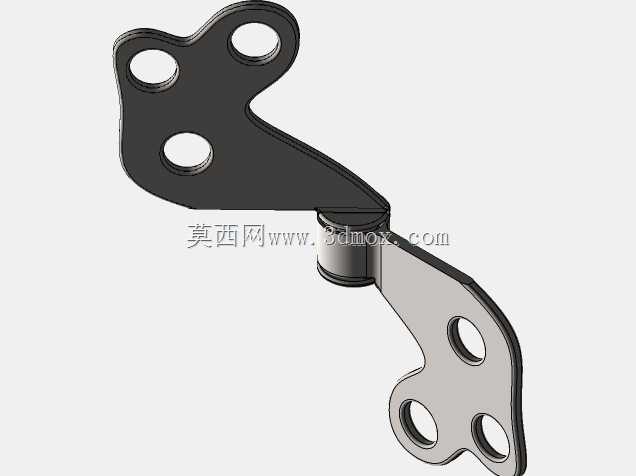

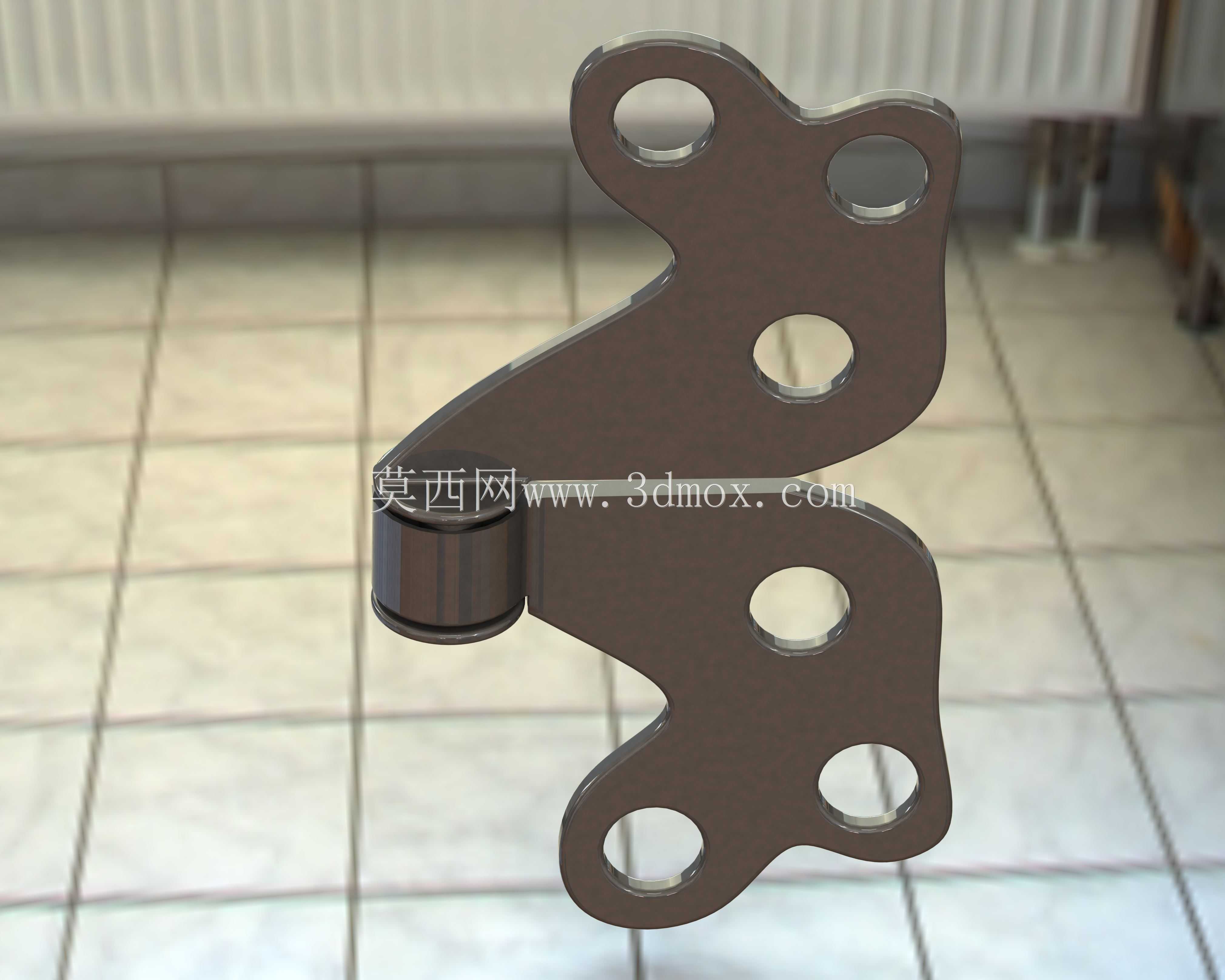

　　这套低摩擦铰链结构主要面向柜体、设备检修门、小型防护舱门的铰接场景，在频繁开合的柜门工况下，普通平面贴合铰链长期使用后会因接触面压合磨损、粉尘嵌入出现开合卡顿、启闭阻力陡增的问题，该结构从接触界面优化入手解决这类痛点。整套构件分为三个独立部分：上下两片异形铰接页、中部锥面配合转轴、底部防脱锁紧螺钉。上铰接页采用三孔安装位布局，安装孔沿页片轮廓分散排布，固定时螺钉受力均匀，避免单孔受力导致页片翘曲；页片末端加工出内凹锥面，下铰接页对应位置设置外凸锥台，二者配合时并非整面接触，仅锥面环形窄边形成支撑，大幅缩减了上下铰接页相对转动时的接触面积，从根源上降低滑动摩擦阻力，即便接触面落入少量粉尘、碎屑，也会被锥面的转动动作挤压排出，

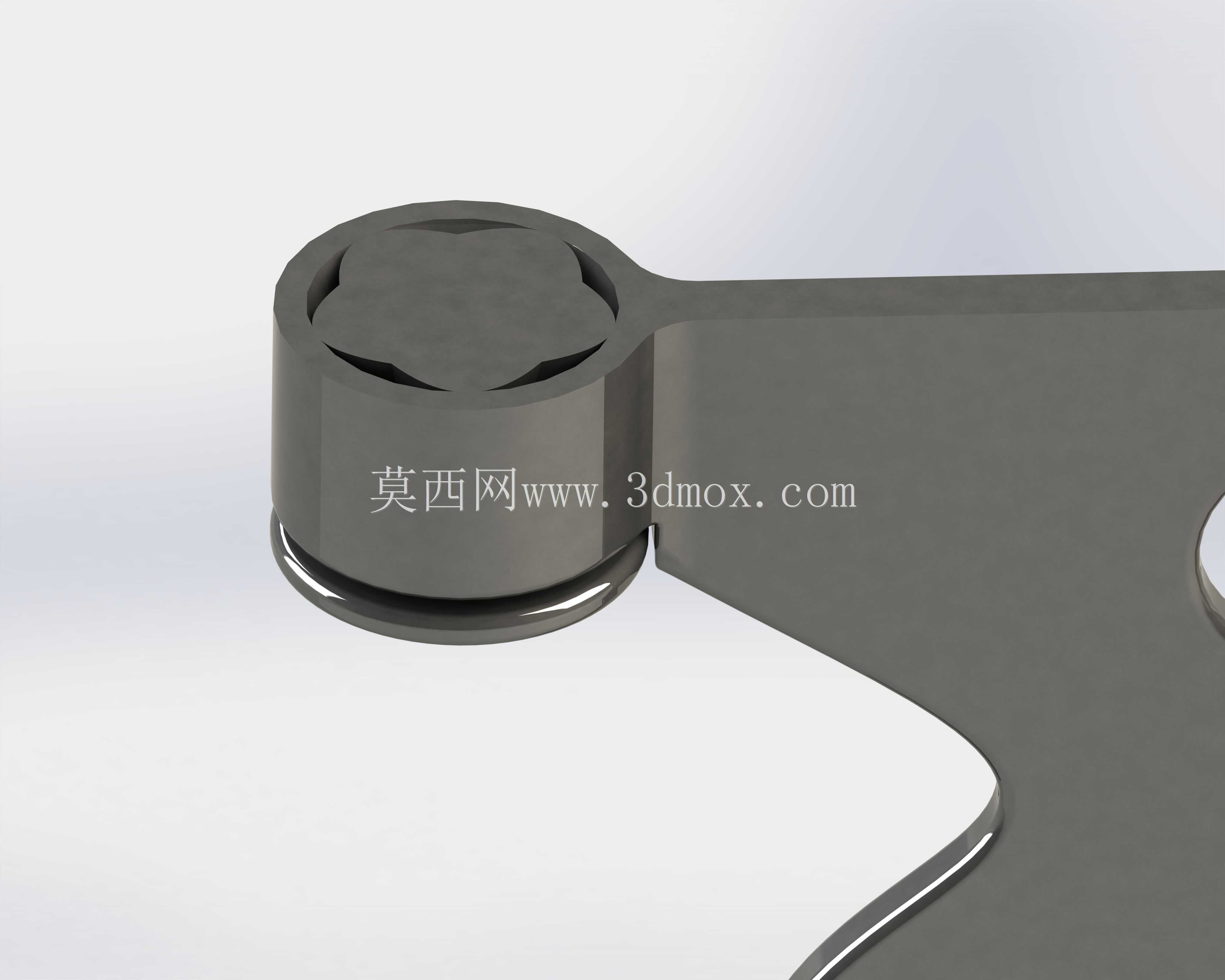

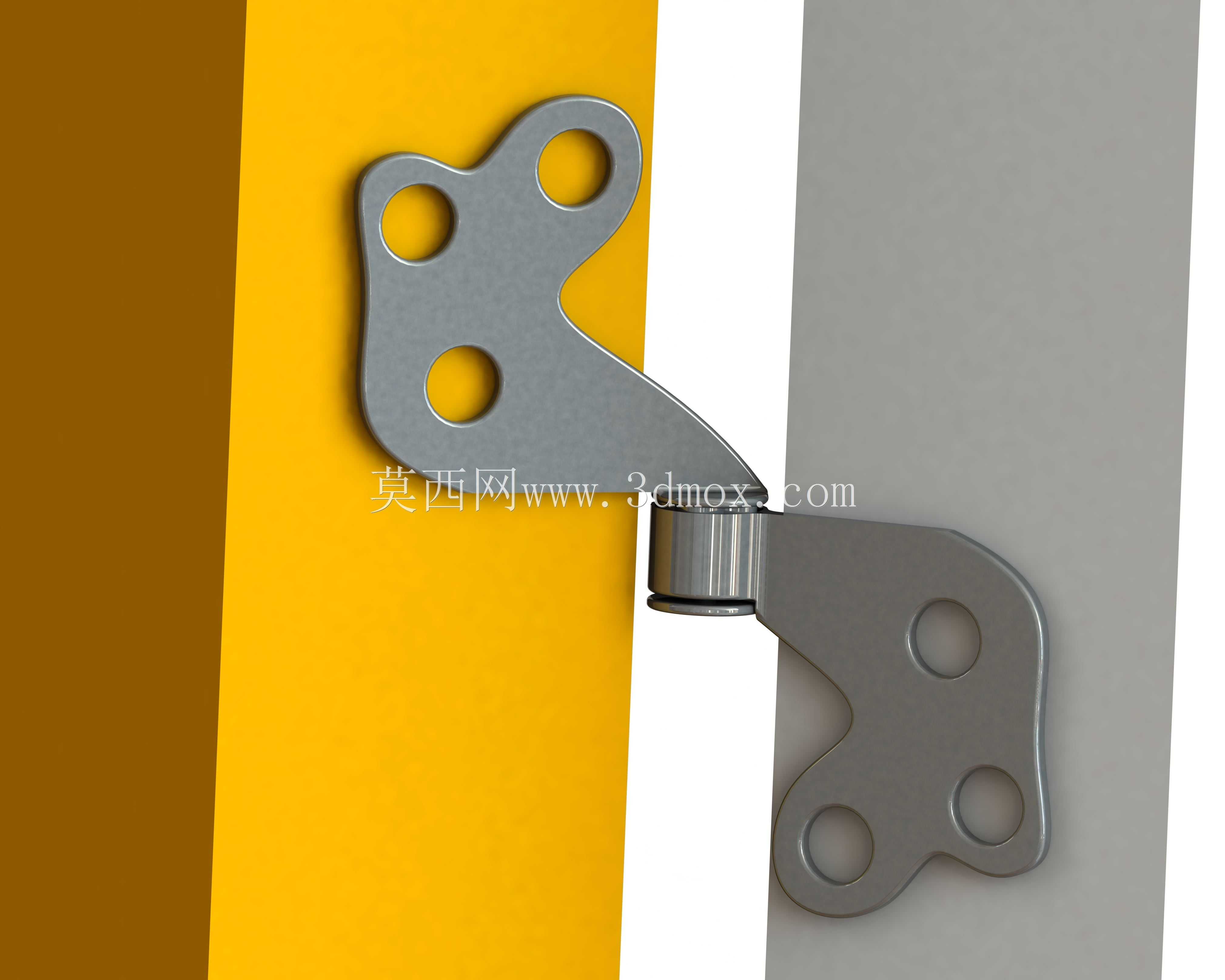

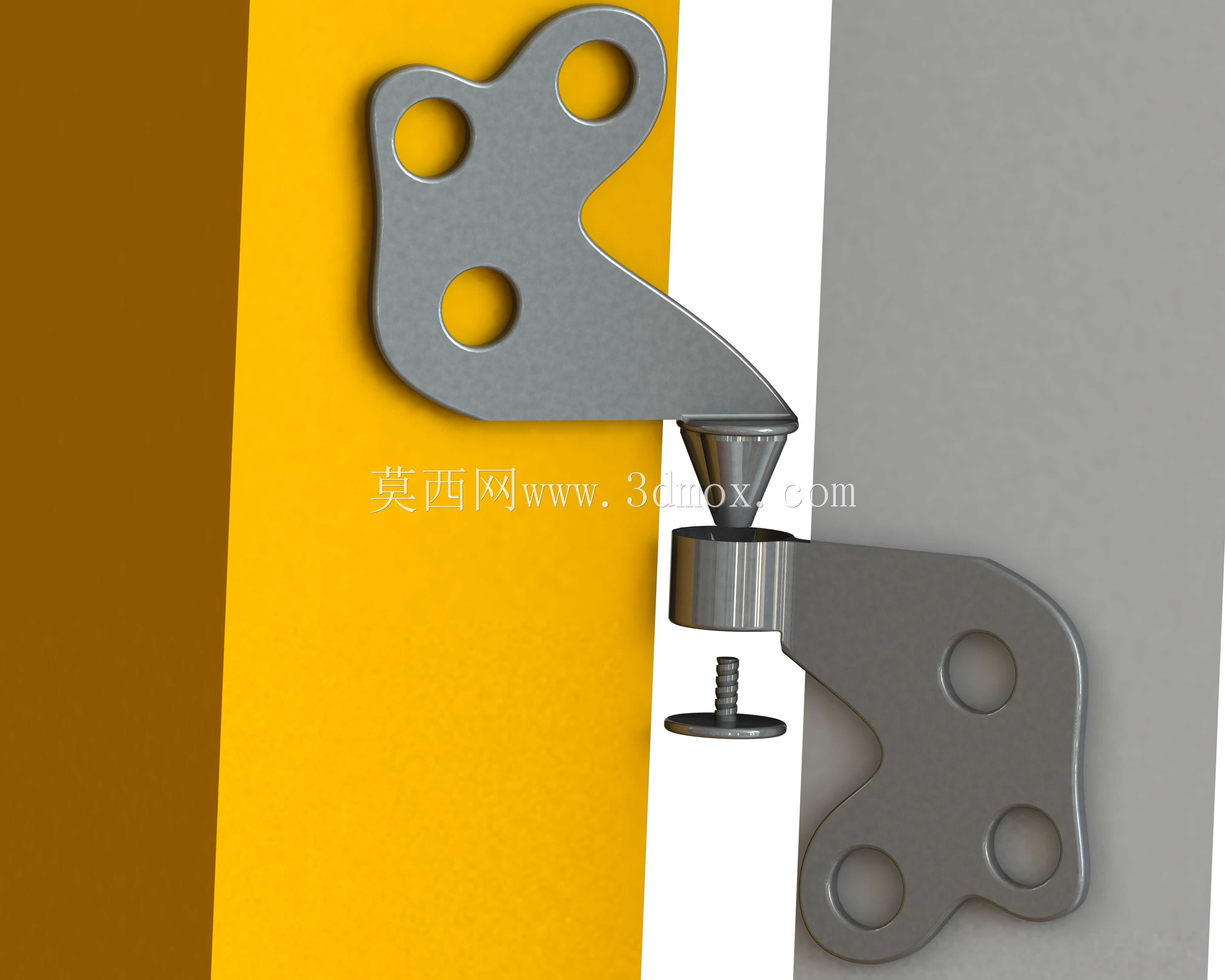

　　不会出现碎屑卡滞在贴合面之间的情况。下铰接页同样设置三个安装孔，孔位分布适配常规18mm厚度板材的安装边距，页片中部预留转轴安装通孔，锥台中心加工螺纹孔，转轴从下往上穿入后，底部螺钉穿过垫片拧入螺纹孔，螺钉头部沉在垫片下方，既限制转轴轴向窜动，又不会突出页片表面刮蹭柜体内侧存放的物件。外形轮廓上，铰接页采用不规则流线型切边，没有尖锐外凸棱角，安装后页片完全贴合柜门与柜体的连接侧边，关闭柜门时页片可完全隐藏在门缝间隙内，不会外露影响外观。安装边界方面，单片铰接页的安装孔间距适配市面主流小型柜门的预装孔位，不需要额外在板材上扩孔，转轴配合段的直径预留了合理间隙，转动时无径向晃动，锥面配合的同轴度公差在建模时按IT8级设定，

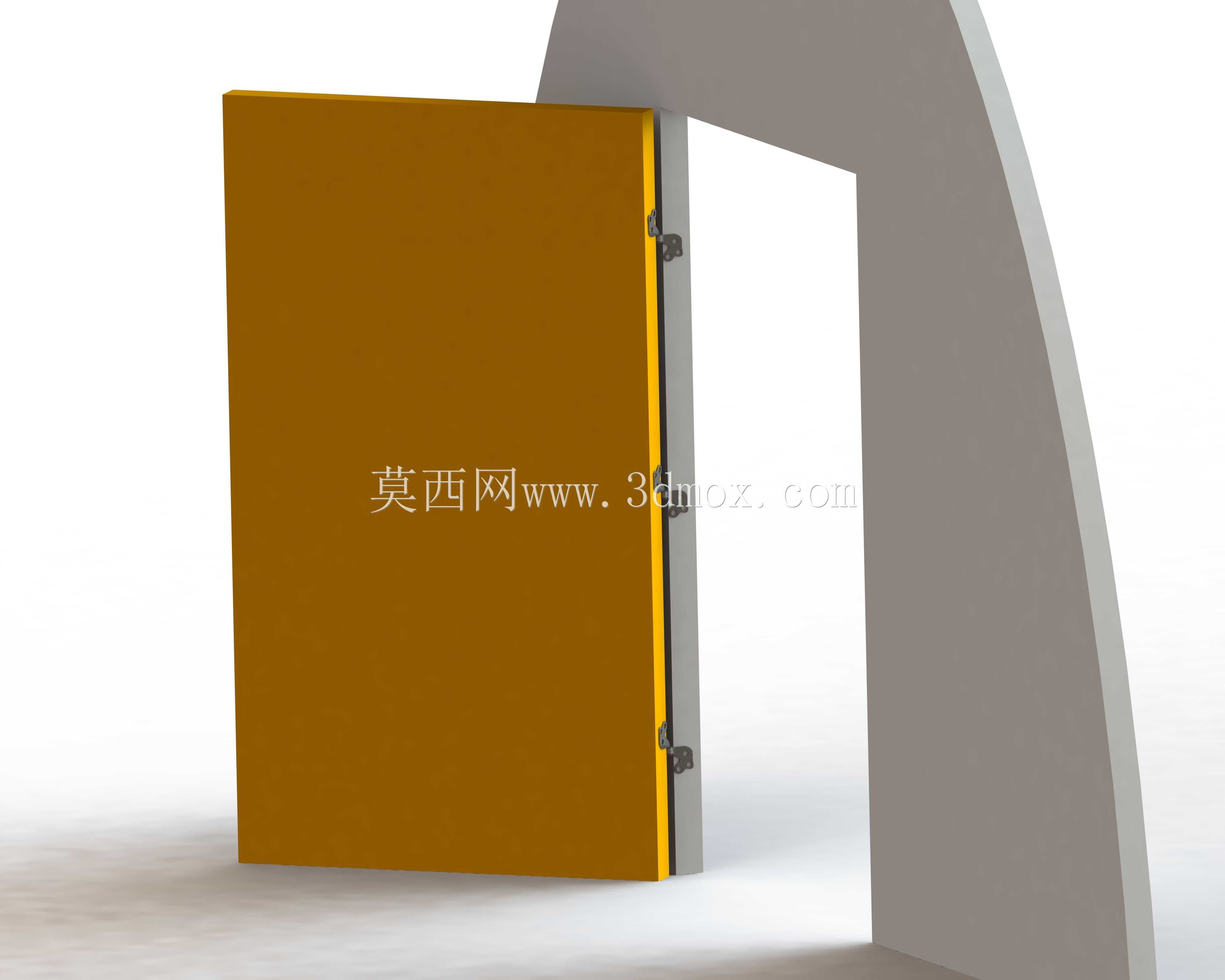

　　既保证转动顺滑，又避免配合间隙过大导致柜门下垂。在实际设备应用中，这类铰链可用于工业控制柜的检修门、实验室小型设备舱门、家居隐藏式柜门，长期高频开合下不需要频繁加注润滑脂，锥面结构本身可留存少量润滑脂形成油膜，进一步降低摩擦系数，底部防脱螺钉的设计也避免柜门反复启闭后转轴松脱掉落，相比普通平面对接铰链，其转动阻力可降低六成以上，维护周期大幅延长。建模过程中对页片的折弯圆角、安装孔沉台深度都做了细节还原，锥面的配合间隙、螺钉的螺纹长度都按实际装配逻辑设定，可直接用于3D打印样件验证或五金件开模参考。
