增材制造镂空框架立方微纳卫星结构

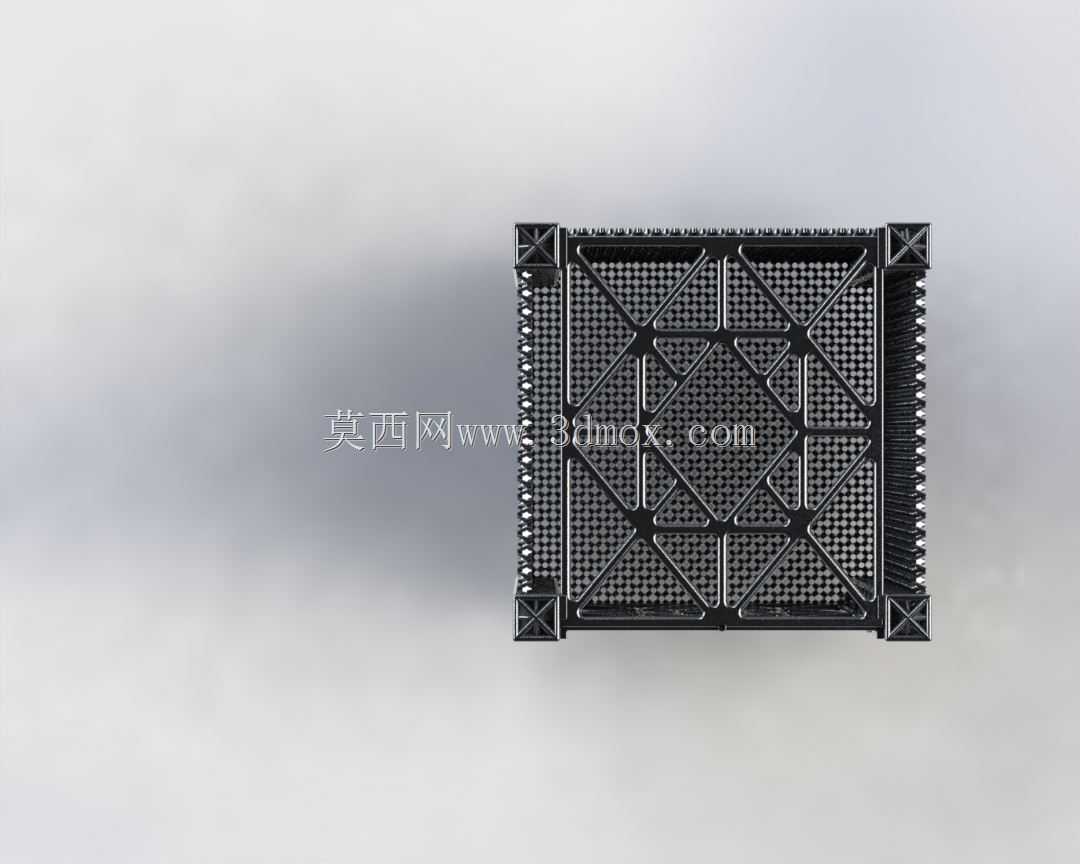

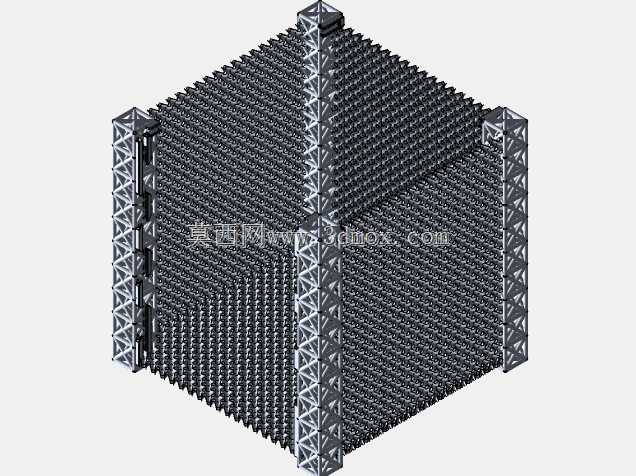

　　这套结构面向教学验证与低成本航天试验场景，服务于立方星平台的快速改装需求。整体采用立方体构型，外轮廓遵循1U立方星标准边界，框架预留扩展接口，可沿堆叠方向延展至1.5U、2U或3U规格，适配不同载荷舱的安装约束。

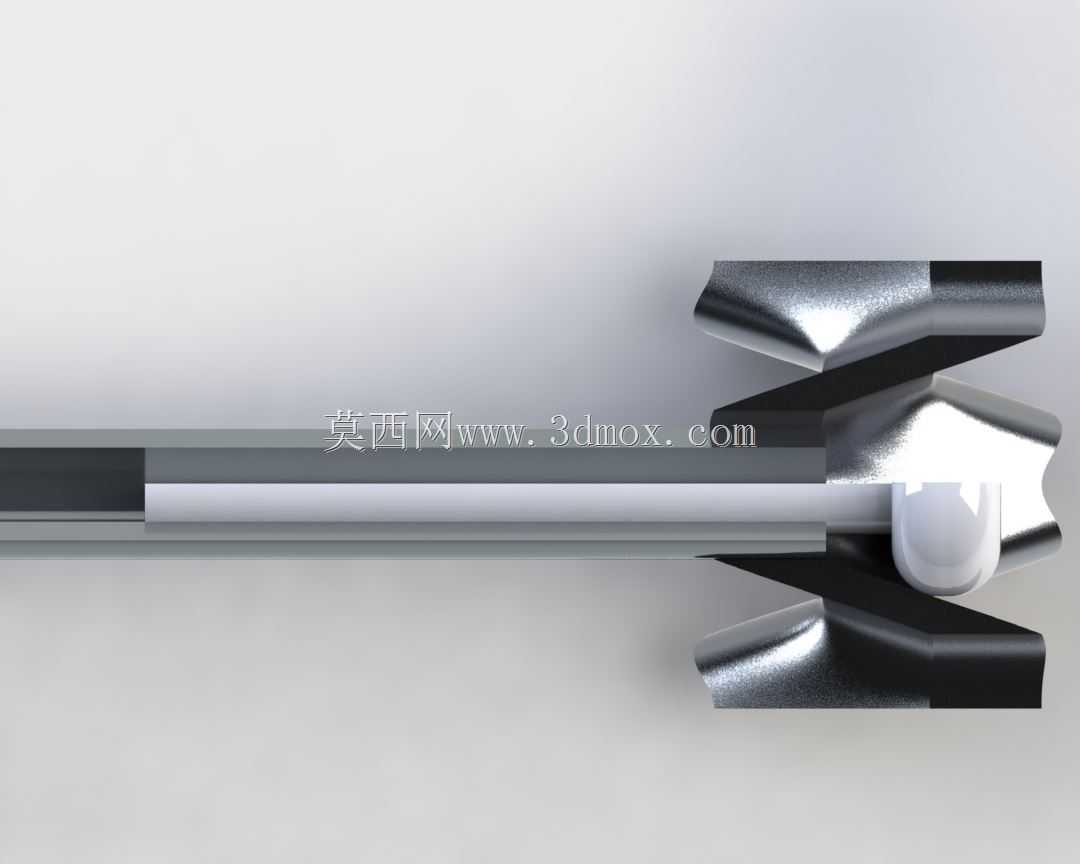

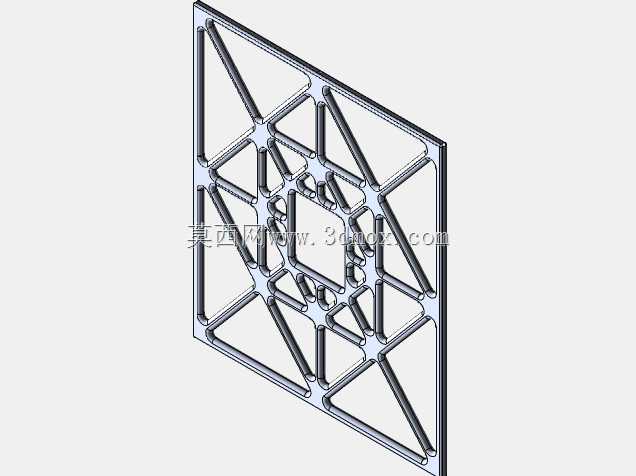

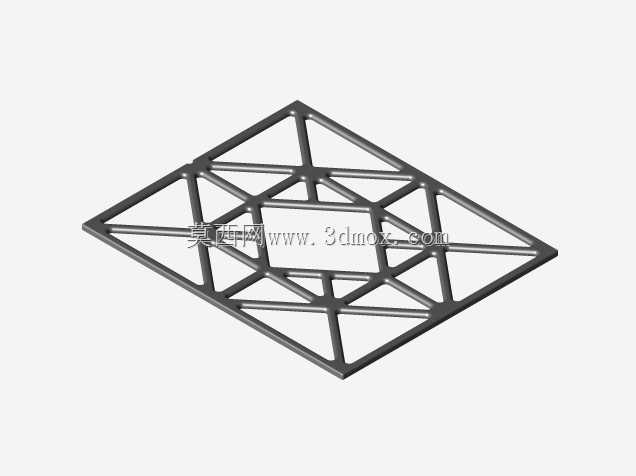

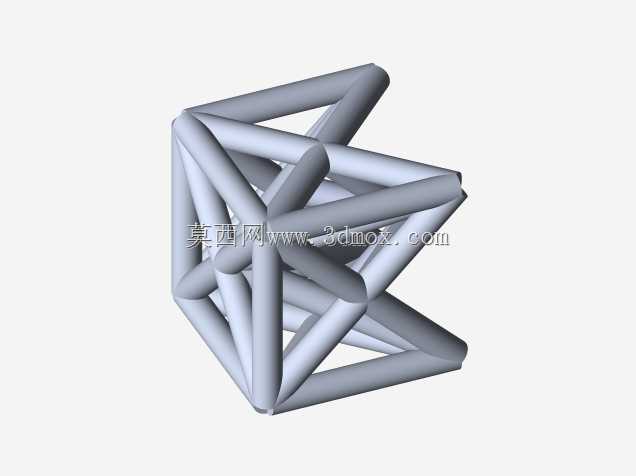

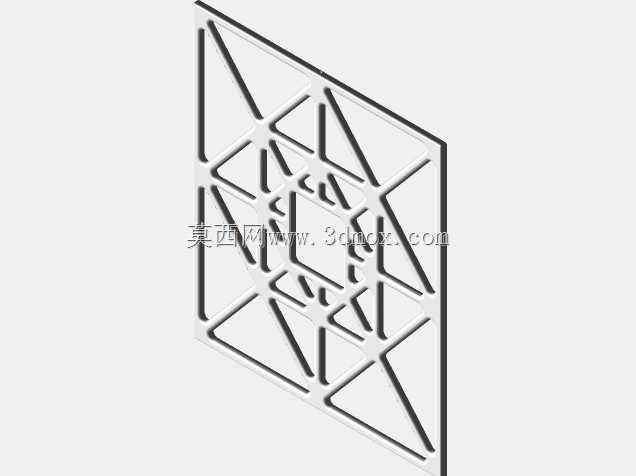

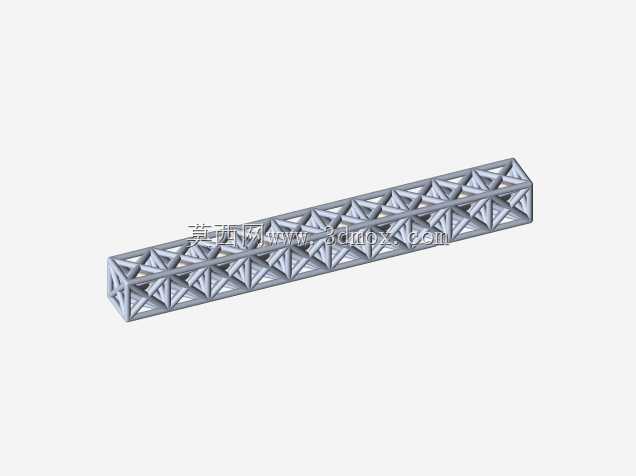

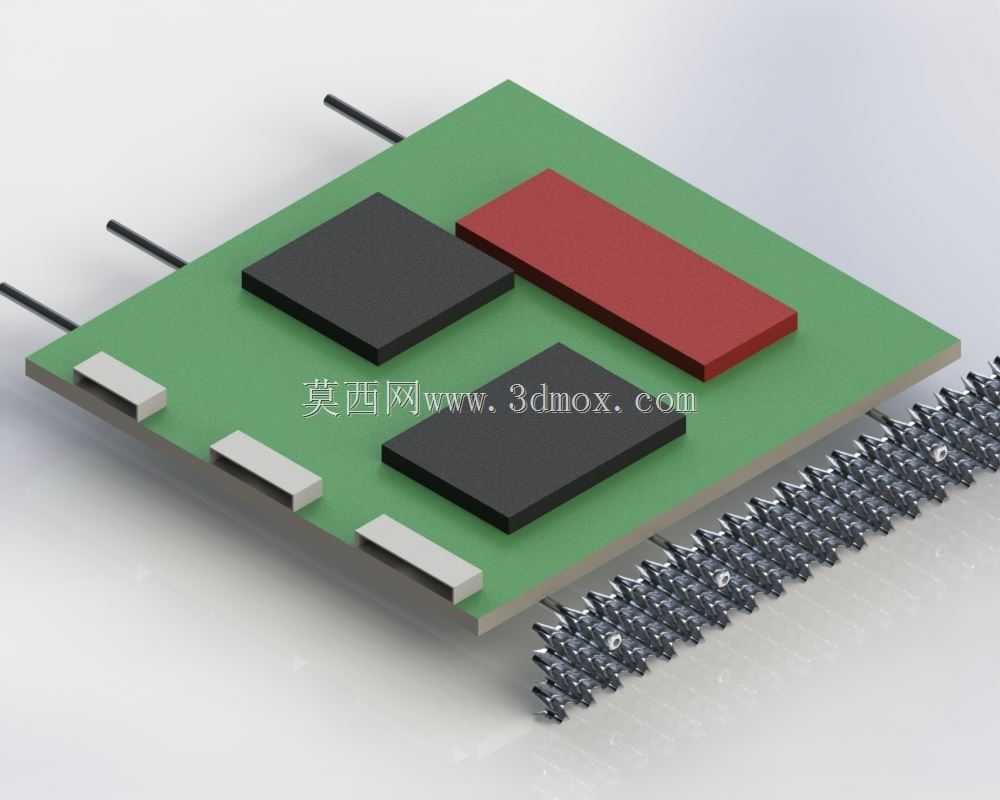

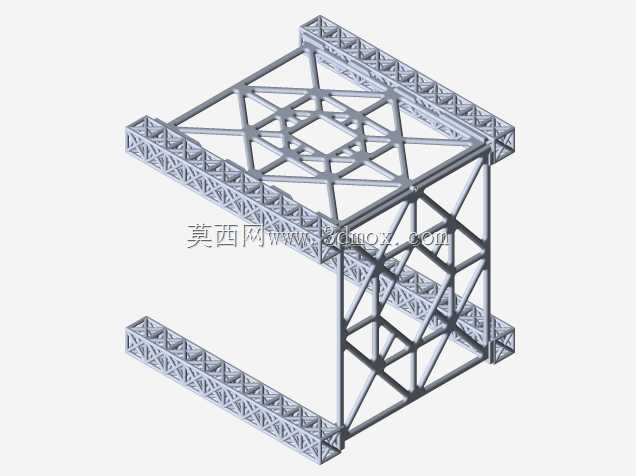

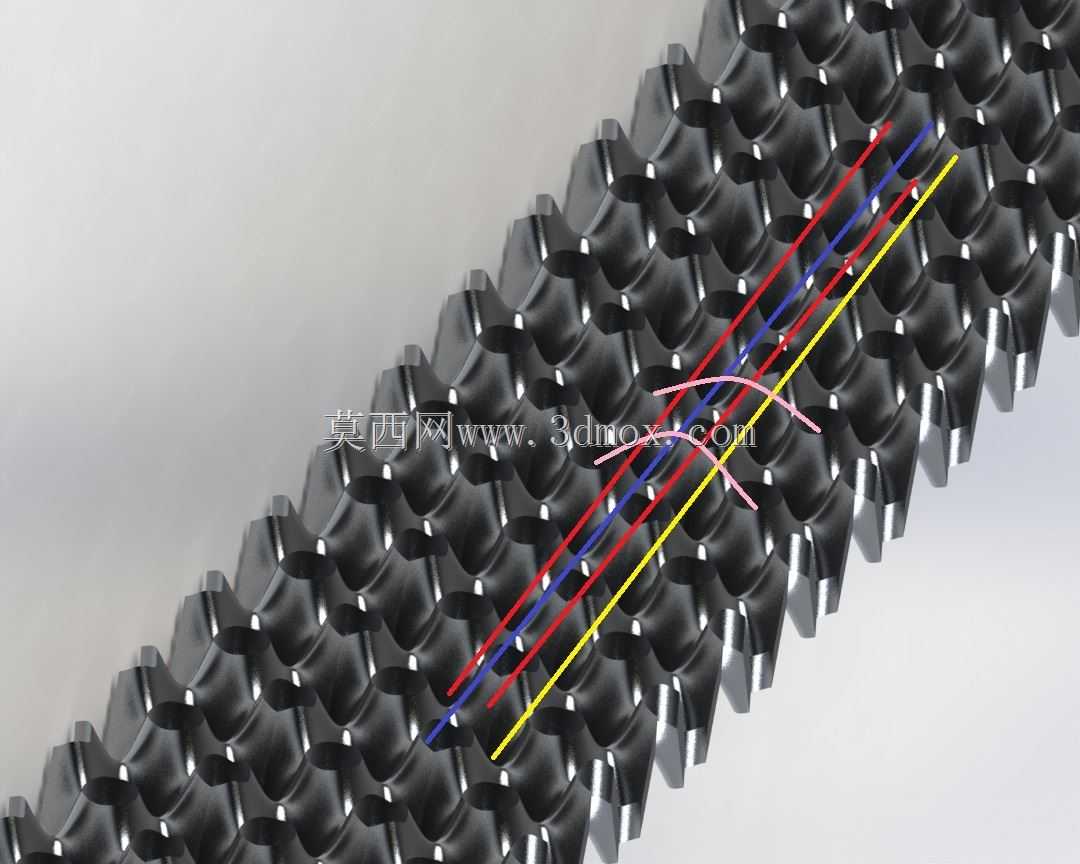

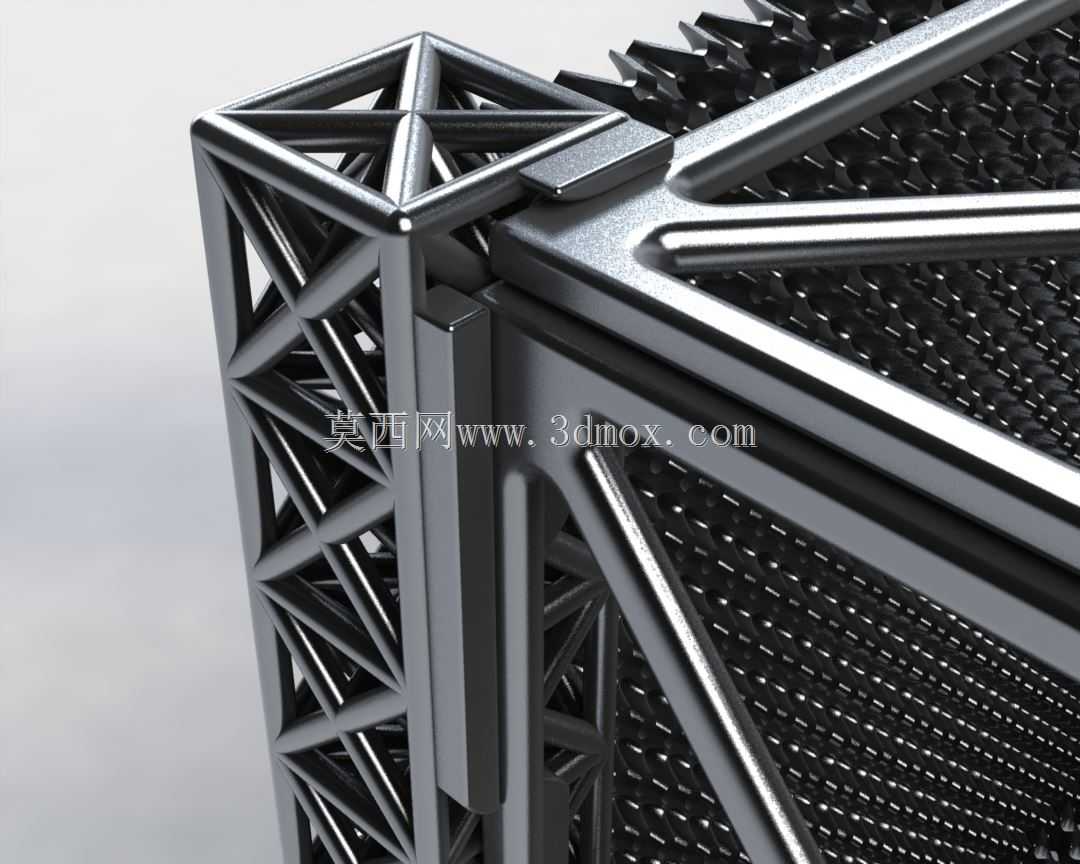

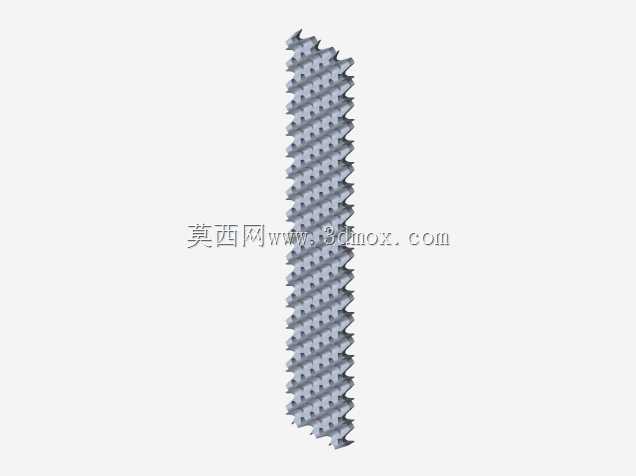

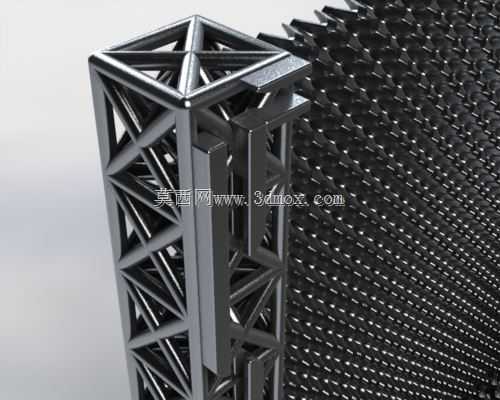

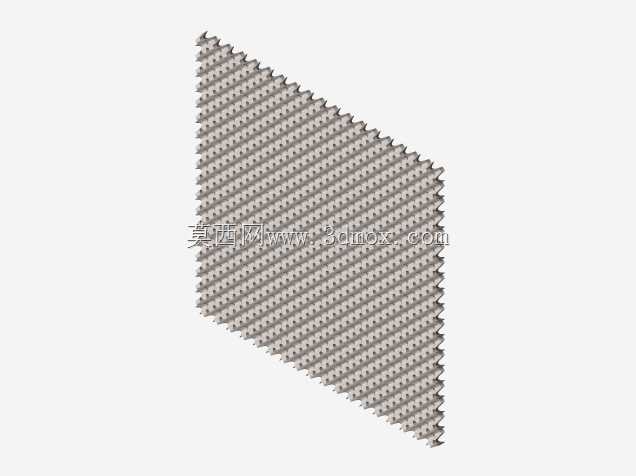

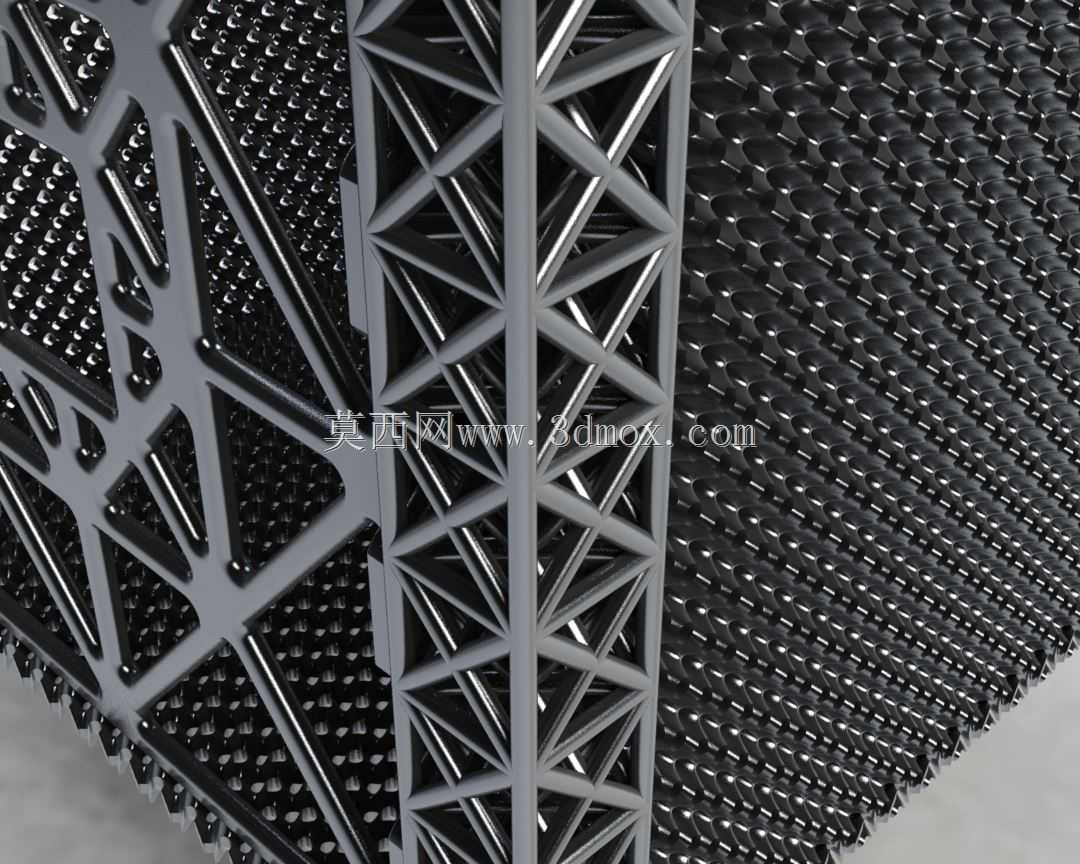

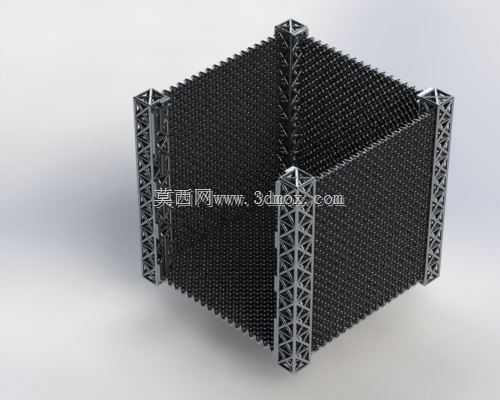

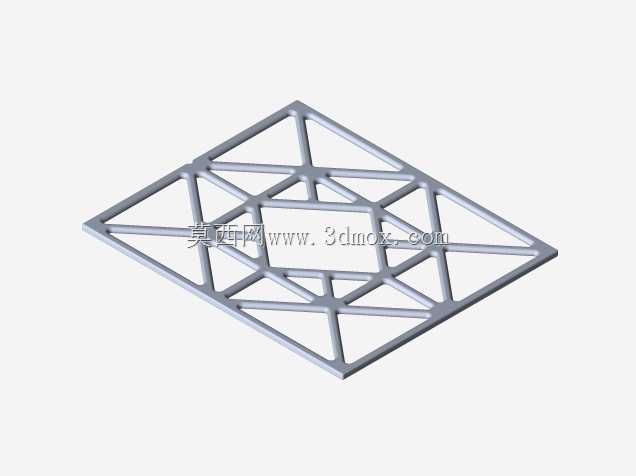

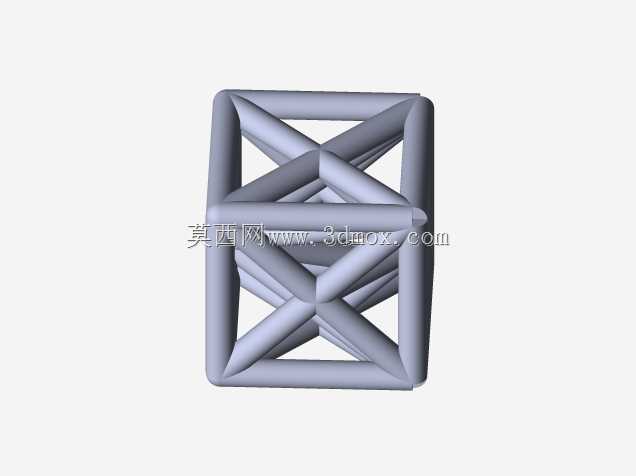

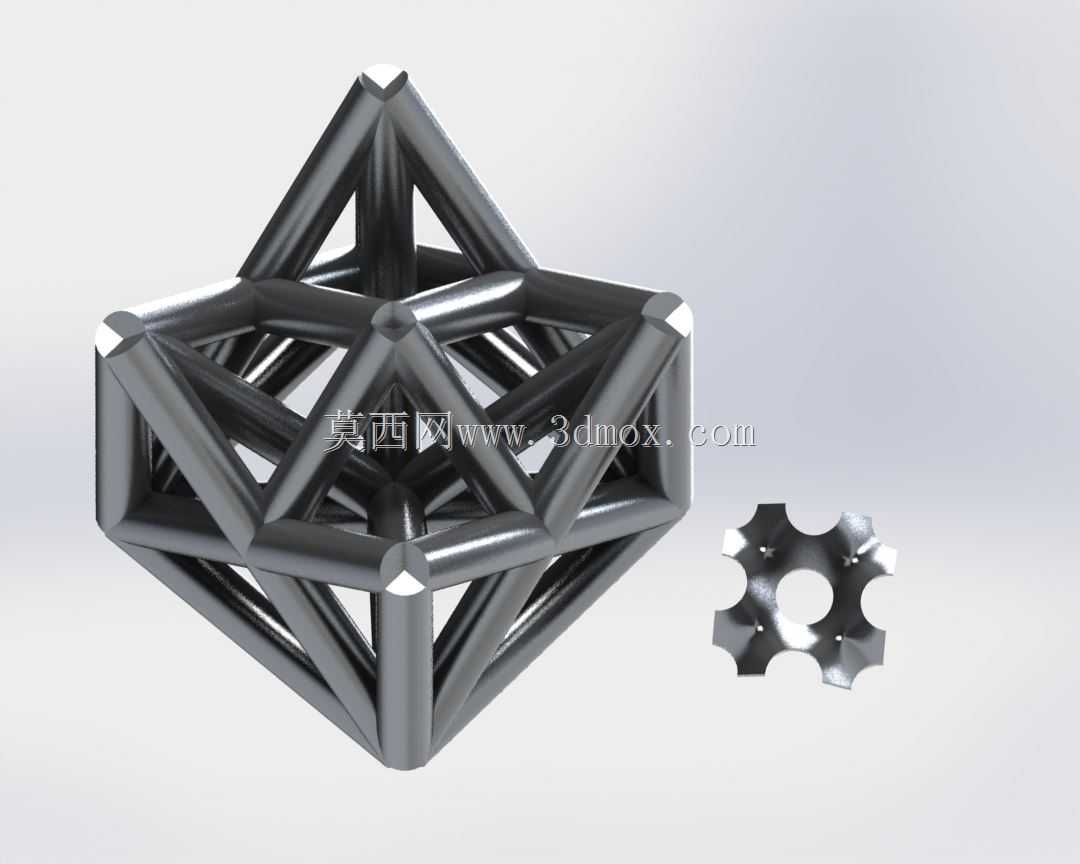

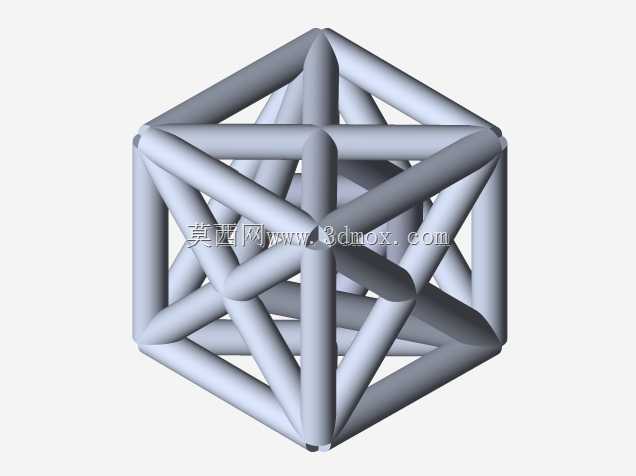

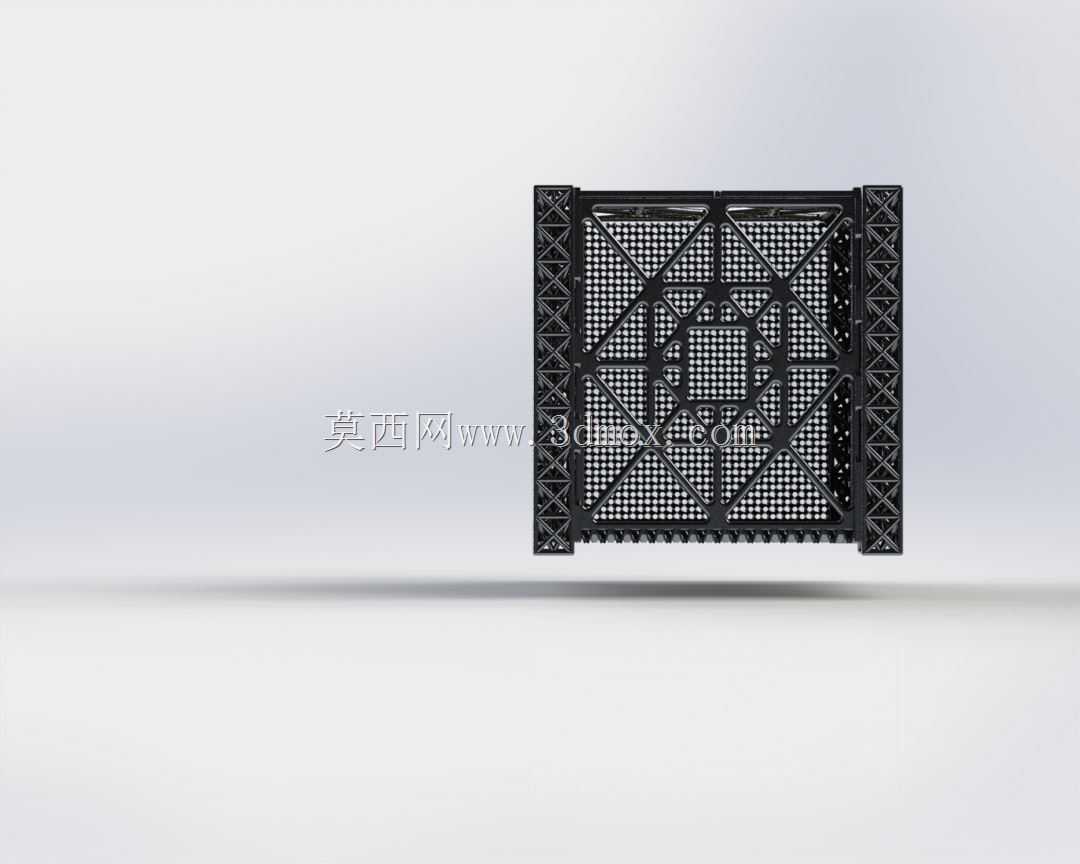

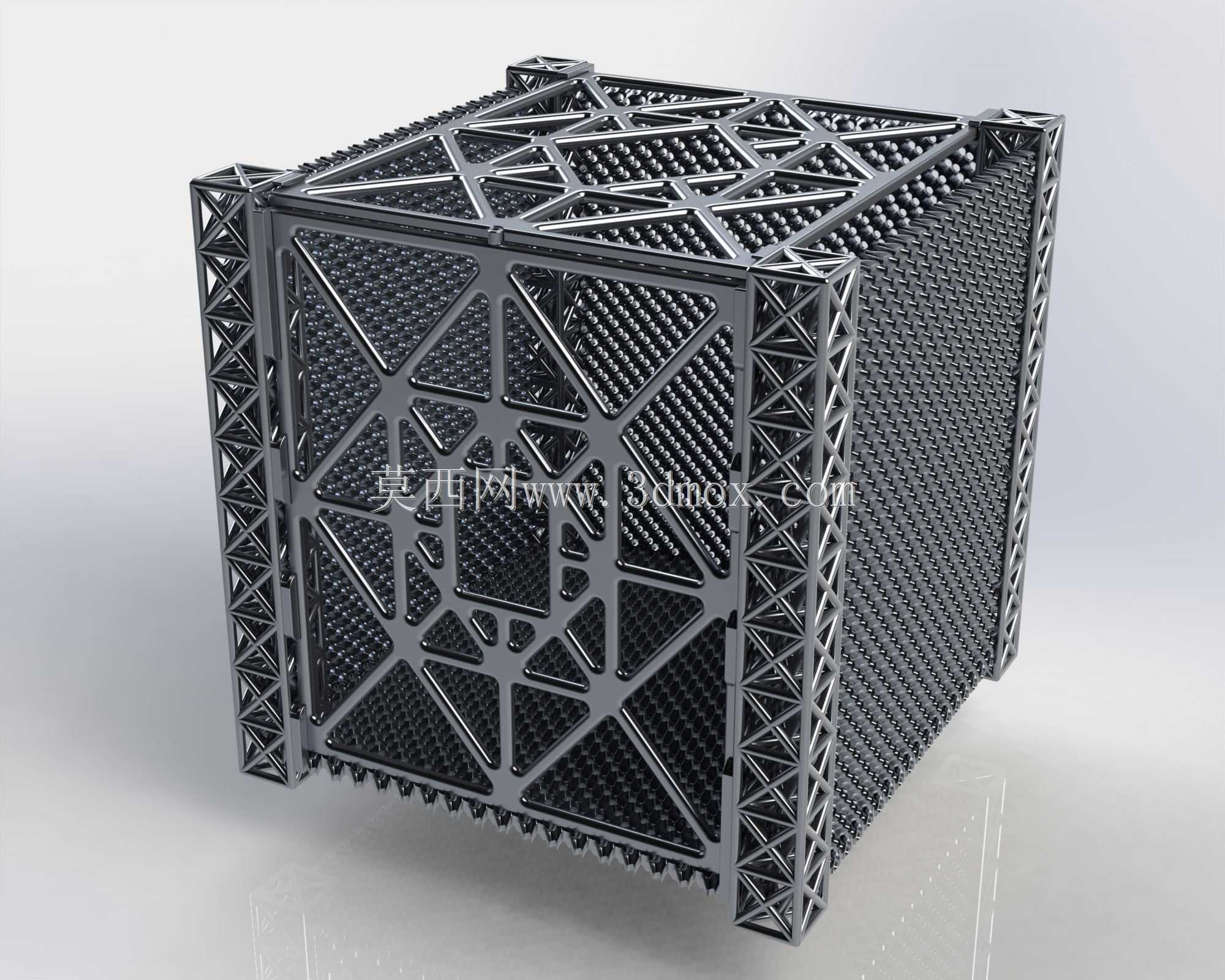

　　结构拆分为四个独立装配单元：主承载框架、前后壁板、顶盖与锁紧螺栓。框架为整体成型的桁架式骨架，棱边采用交叉腹杆构型传递发射段的冲击载荷，边角预留标准化安装孔位，可直接对接立方星分离机构的导轨界面。壁板采用一体化镂空设计，表面分布规则点阵通孔与加强筋，筋条沿对角线布置形成三角稳定构型，既削减壁板自重，也为星载传感器提供散热与走线通道；壁板内侧预留1.5mm直径的横向孔位，可穿入空心支撑杆固定太阳能电池板、主控电路板等组件，孔端设计锁紧结构，支撑杆穿入后可在两端张紧固定，线缆也可穿过杆体内腔，避免舱内走线干涉其他活动部件。

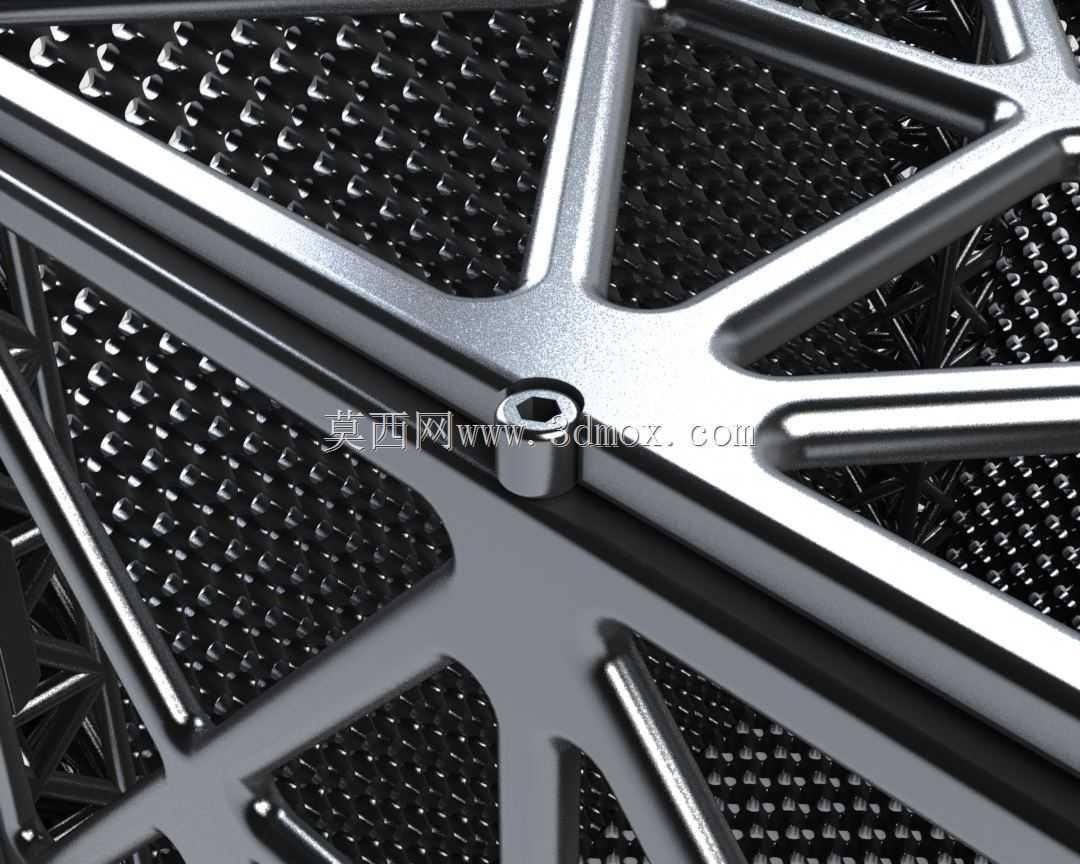

　　顶盖采用滑插式装配逻辑，从框架前端推入后沿侧壁导轨滑动到位，再通过侧壁螺栓横向穿入锁止，完全限制顶盖的轴向与径向窜动，装配过程无需额外工装，适配航天产品快速总装的操作要求。所有承力部件均适配金属增材制造工艺，选用铝合金材料成型，利用其比强度高、热传导性能优异的特性，整机1U规格下结构自重可控制在较低区间，满足微纳卫星的重量配额要求。

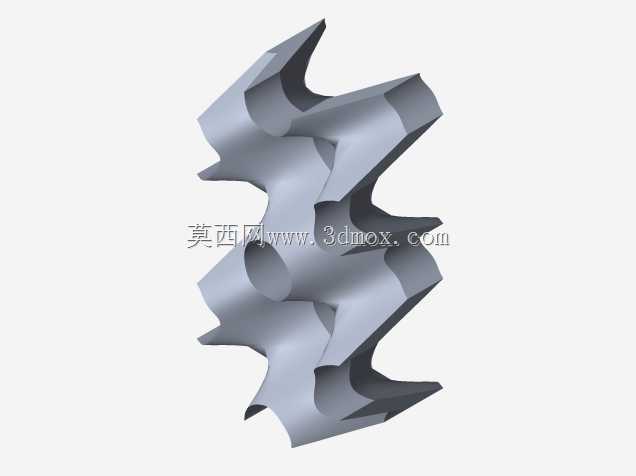

　　设计过程中优先规避了传统拼接框架的紧固件冗余问题，将多数连接特征整合到一体化成型结构中，减少装配累计误差；镂空蒙皮的点阵密度经过梯度调整，载荷集中区域筋条加密，低受力区域扩大开孔率，在保证结构刚度的前提下最大化减重。框架内部预留的安装平面可兼容不同尺寸的测控板、电源模块与试验载荷，扩展时仅需叠加同规格框架单元并更换长锁紧杆即可完成构型升级，无需重新设计主承力结构，能够覆盖高校航天教学、空间技术验证、小型载荷在轨试验等多种使用场景。
