蜗轮蜗杆传动副用蜗轮零件三维设计

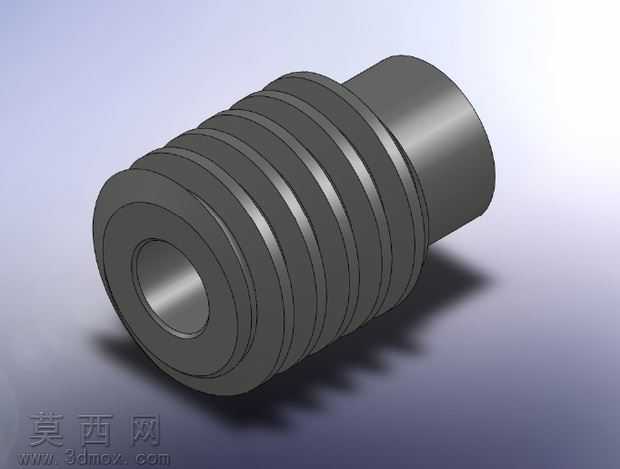

本作品为蜗轮蜗杆传动机构配套的蜗轮零件三维建模成果，建模过程以机械设计手册中蜗轮的标准参数规范为核心依据，首先完成基准轴、基准面的搭建，确定蜗轮的中心回转轴线与各端面的定位基准，随后通过旋转凸台特征生成蜗轮的基体轮廓，精准还原了一端带延伸安装轴段、主体为多圈环齿结构的整体外形，其中内孔的同轴度、齿顶圆与安装轴段的径向跳动公差均在建模阶段通过几何约束完成预设，保障后续装配的适配性。针对蜗轮的轮齿部分，建模时先绘制单齿的渐开线齿廓截面，通过螺旋线引导的扫描切除特征生成单齿结构，再通过圆周阵列完成整圈轮齿的排布，齿形的模数、压力角、导程角等参数均匹配对应啮合蜗杆的传动参数，确保齿面啮合间隙处于合理区间，可实现交错轴之间的大传动比动力传递。模型的材质渲染阶段，为还原金属机加工零件的真实质感，选用了哑光深灰金属材质，添加了细微的机加工纹理贴图，调整了环境光的漫反射与高光参数，让轮齿的棱边、轴段的端面倒角细节清晰呈现，倒角与圆角特征均按照机械加工工艺要求设置，去除了锐边结构，符合实际零件的加工工艺逻辑。整体建模过程遵循参数化设计思路，所有尺寸均关联全局参数变量，可根据不同的传动比、中心距需求快速调整齿顶圆直径、齿宽、内孔孔径、安装轴段长度等关键尺寸，适配不同规格的蜗杆传动场景，模型的结构完整性覆盖了蜗轮的安装定位、齿面啮合、轴段配合等全部功能区域，无多余冗余特征，也不存在结构缺失，可直接用于后续的虚拟装配、运动仿真、干涉检查以及工程图导出工作，能够为蜗轮蜗杆减速机构的设计研发提供可靠的三维模型支撑，帮助设计人员快速完成传动系统的方案验证与结构优化。
