带侧置接口的锥台形齿轮箱端盖结构

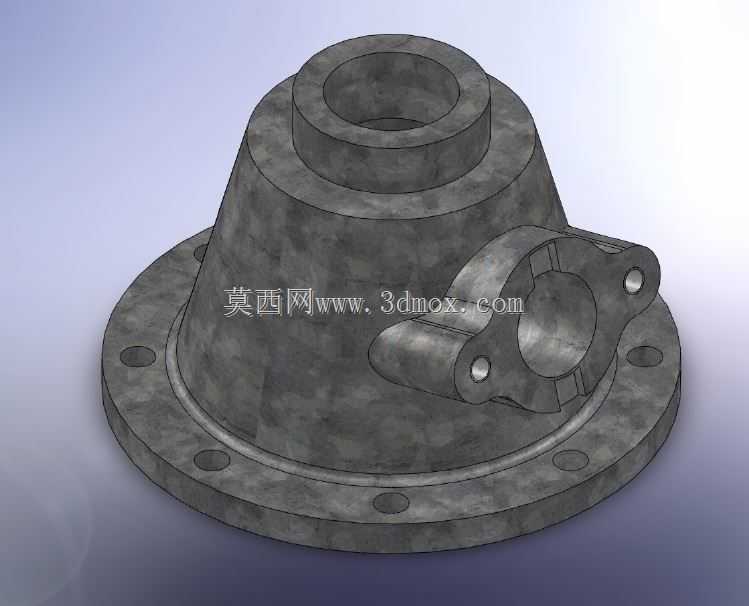

　　这款齿轮箱端盖主要应用在中小功率闭式齿轮传动系统的箱体端部，常见于小型工程机械传动单元、农用机械减速模块、轻工设备传动箱这类需要对齿轮副端部进行封装的场景，核心作用是封闭齿轮箱腔体，同时为伸出轴提供支撑定位的基准，配合密封件阻挡箱体内润滑油泄漏，也能阻隔外部粉尘、切削碎屑、水汽进入箱体内部破坏齿轮啮合面与轴承滚道。从结构设计来看，主体采用锥台形过渡的壳体结构，相比等直径的直筒端盖，锥台结构可以在保证端部轴孔支撑刚度的前提下，减少靠近法兰侧的材料堆积，降低铸件冷却过程中的缩孔风险，同时锥面的导流特性能让飞溅到端盖内壁的润滑油顺着锥面回流到箱体内的油池，避免润滑油在端盖底部积存造成密封件长期浸泡老化。底部的安装法兰采用整圈环形结构，

　　沿法兰周向均匀分布6个螺栓过孔，孔位的节圆尺寸与对应齿轮箱箱体的端面螺纹孔完全匹配，安装时法兰端面与箱体端面之间需要加装耐油橡胶密封垫，螺栓按照对角顺序分次拧紧，避免法兰受力不均产生翘曲间隙导致渗油。顶部的轴孔是为齿轮箱的输入或输出轴伸出预留的通道，孔内壁设计有密封件安装槽，可以适配骨架油封这类接触式密封件，孔的内径尺寸与对应轴径的配合间隙控制在0.1-0.2mm之间，既保证轴转动时不会与孔壁发生刮擦，又能给密封件提供合适的压缩量保证密封效果。侧置的凸台接口是这款端盖区别于普通平端盖的核心结构，这个接口可以用来安装透气塞、油位传感器或者作为辅助注油口，接口上的两个安装耳带通孔结构，用来固定外接管路或者传感器的安装座，

　　凸台与主体锥面之间采用大圆角过渡，避免应力集中在连接处，因为齿轮箱工作过程中会产生持续振动，直角连接的结构很容易在长期交变载荷下出现焊缝或者铸件裂纹。从安装边界来看，端盖装入箱体后，锥台部分的外轮廓不会超出箱体的最大外沿，不会和周边的传动带轮、联轴器等外围部件产生运动干涉，侧置接口的朝向可以根据整机的布线布管需求，在安装时绕轴孔中心旋转调整，只要保证法兰螺栓孔对齐即可，不需要额外修改端盖结构。设计过程中需要重点考虑几个工程细节：一是法兰端面的平面度要控制在0.05mm以内，否则即使加装密封垫，也会因为端面存在局部间隙出现渗油问题；二是顶部轴孔与法兰安装端面的垂直度要控制在0.03mm以内，否则会导致安装后的轴出现偏斜，

　　加重轴承的偏磨情况，缩短轴承使用寿命；三是铸件的壁厚要保持均匀，整体壁厚差不超过3mm，避免壁厚突变处产生铸造应力，在后续机加工或者使用过程中出现变形。另外，端盖内壁靠近轴孔的位置设计有环形的回油槽，回油槽底部开有倾斜的回油孔，能让被轴转动带上来的润滑油顺着回油槽流回油池，避免润滑油在密封件位置积存压力，冲破密封件造成泄漏。这类端盖一般采用灰铸铁HT200材质铸造，经过时效处理消除内应力后再进行机加工，既具备足够的刚度抵抗螺栓拧紧力和轴的支撑反力，又有不错的减振效果，能吸收齿轮啮合过程中传递到端盖的振动，降低传动系统的整体噪音。在实际选型替换时，除了核对法兰螺栓孔的节圆、数量、轴孔内径这些核心安装尺寸，还要注意侧置接口的通径和安装耳的孔距，保证外接部件能正常安装，同时要确认端盖的轴向深度，避免端盖装入后与箱体内的齿轮端面发生碰撞，造成齿轮运转卡滞。
