气弹簧支撑杆内部剖切结构精细数模

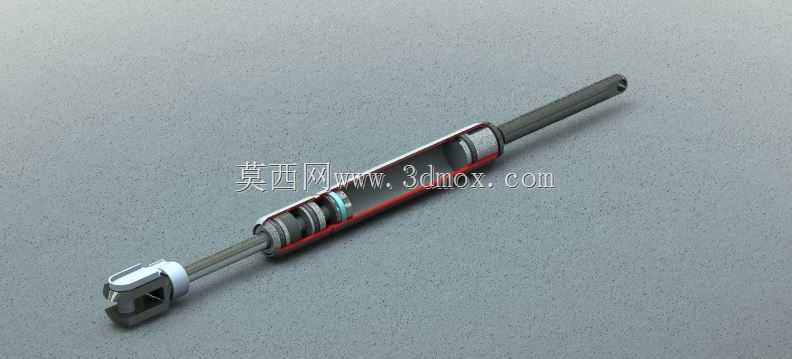

　　这套三维数模围绕气弹簧的完整装配关系展开，采用半剖与局部剖切结合的表达方法，把外部杆体、端接头与缸筒内部的活塞、导向套、密封圈、阻尼通道、限位结构逐层呈现出来，便于结构设计人员核对零件配合、运动行程与装配顺序。模型不是单纯外观件，而是将气弹簧从受力端到固定端的内部构成完整还原，能够直接用于机构方案评审、支撑力选型校核、安装边界确认以及教学演示。

　　在实际设备中，气弹簧常被用于需要平缓开启、悬停和辅助举升的部位。汽车尾门、引擎盖、工程机械罩壳、设备检修门、自动化线体护罩、医疗床台、家具上翻门、机柜门板等场景，都会利用其压缩储能与阻尼释放特性。它不像普通螺旋弹簧那样依靠金属变形提供反弹力，而是通过缸内高压气体在活塞两侧形成压力差，配合油液流经阻尼孔产生速度相关阻力，使杆件在伸出和回缩过程中更加平稳，减少门板或罩壳突然弹起、快速下坠带来的冲击。

　　从结构功能上看，模型两端分别设置了连接接头，一端与活动门板或翻转架相连，另一端固定在机架或车体上。活塞杆表面要求较高光洁度和耐磨性能，工作时反复进出导向部位，因此外部需要避免磕碰、焊渣和涂层污染。缸筒内部容纳高压气体与阻尼油液，活塞上开设节流通道，当杆件运动时，油液通过小孔或阀片产生阻力；伸出阶段由气体膨胀提供辅助力，回缩阶段则依靠外力压缩，阻尼结构负责控制速度，避免末端撞击。导向套与多重密封件承担对中、防尘、防油和保压作用，是寿命与稳定性的关键部位。

　　设计这类支撑件时，不能只看标称支撑力，还要结合门体重心、铰链位置、开启角度和环境温度综合计算。门板绕铰链转动时，气弹簧的力臂会随角度变化，支撑力对铰链形成的有效力矩并非恒定值。若安装点过于靠近铰链，虽然布置紧凑，但需要更大的轴向力才能平衡门重；若安装点远离铰链，力臂增大，所需推力下降，但杆件行程和安装空间也会增加。数模中两端铰接轴线、缸体直径、活塞杆伸出长度以及最小闭合中心距，都可作为布置校核的直接依据。

　　外形尺寸与安装边界方面，气弹簧属于细长杆类部件，三维布局时应同时检查闭合长度、开启长度、行程余量和摆动空间。门体完全关闭时，杆件不能与骨架、线束、管路或罩壳内壁干涉；门体全开时，活塞杆不能拉到极限位置，应保留少量安全行程，防止活塞撞击端部限位。两端接头的球头或叉形结构需要保证转动自由度，安装面角度应与杆件摆动平面一致，避免侧向弯矩长期作用于活塞杆。侧向力会加速导向套和密封圈磨损，造成漏油、漏气、卡滞等问题。

　　模型的剖切表达还有助于理解装配工艺。缸体端部、活塞组件、密封挡圈、导向衬套和端盖之间存在明确的轴向装配顺序，密封件通常需要专用工装压入，不能以尖锐边缘直接刮擦。活塞杆与活塞的连接、端接头与杆体的连接，需要承受反复拉压载荷；在高频开启或重载罩壳场景中，还应关注接头疲劳、螺纹防松以及端部缓冲。对于低温、高温、粉尘、盐雾等环境，密封材料、表面处理和油液黏度都要相应调整。

　　在设备选型阶段，可借助该数模把气弹簧放入整机装配中进行运动仿真，观察门体从关闭到最大开启角的杆件姿态变化，提取关键点的轴向力、速度和行程。若门体在某一角度出现自行下落，说明该位置气体推力产生的力矩不足；若关门末段阻力过大，则可能是支撑力选型偏高或安装点力臂设计不合理。通过调整固定点位置、杆件行程和公称力值，可以在开启助力、关门手感与悬停性能之间取得平衡。整体来看，这份模型把外观连接、内部密封、阻尼活塞和安装边界集中在同一套结构中，适合机械设计人员在罩壳、门板和翻转机构开发时作为结构参考与校核基础。
