通讯设备配套接水导流滴水盘结构

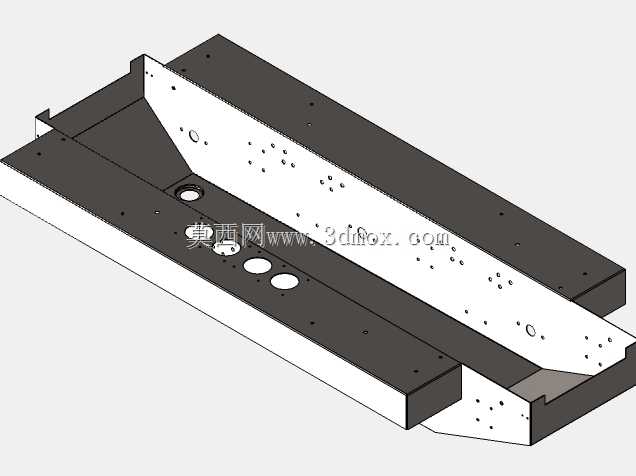

　　这款滴水盘主要应用于户外通讯机柜、基站设备内部的冷凝水导流场景，在常年温差较大的户外部署环境中，通讯设备内部的电子元件工作发热与外界低温环境接触会在机柜内壁、换热部件表面形成冷凝水，若冷凝水无组织滴落在电路板、电源模块上，极易造成电路短路、元件腐蚀等故障，该构件就是为承接、导流这类冷凝水设计的专用结构件。从结构设计来看，整体采用折弯钣金拼合结构，主体承水区域做了微倾斜角度设计，倾斜坡度控制在2°-3°之间，既不会因为坡度过大占用过多机柜内部垂直安装空间，也能保证滴落到盘面上的冷凝水在重力作用下顺着坡度流向预设的排水点位，不会在盘面积留形成死水滋生霉菌、锈蚀盘面。盘体上分布的多组安装孔位完全匹配主流通讯机柜内部的安装立柱孔距，

　　孔位分为两类，一类是直径4.2mm的圆形通孔，用于M4规格的安装螺丝穿接固定，孔位周边做了压平处理，保证安装后盘面与安装基准面贴合紧密，不会出现局部翘曲导致的积水渗漏；另一类是直径较小的定位孔，用于安装时快速对齐安装基准，减少现场装配时的对位调整时间。盘体两侧的向上折弯翻边高度为15mm，这个高度是经过多轮场景验证的，户外机柜在极端暴雨天气下，偶尔会有少量雨水顺着机柜密封条缝隙渗入内部，15mm的翻边高度足以承接瞬时渗入的水量，不会出现水从盘边溢出的情况，同时翻边边缘做了钝化折边处理，没有尖锐的裁切毛边，避免装配人员安装时被钣金切口划伤。盘面上预留的三个大尺寸圆形开孔是对应排水接头的安装位，开孔直径匹配常用的PPR快插排水接头，

　　安装时只需将接头从盘面下方穿入，用锁紧螺母固定即可将盘内汇集的冷凝水通过软管直接导到机柜外部的排水通道，不需要额外在盘体上做打孔加工。盘体的分段式折弯结构是为了适配通讯机柜内部的不规则安装空间，机柜内部因为要布置电源模块、信号处理板卡、散热风道等部件，留给接水构件的安装空间并不是规则的矩形，该结构在对应板卡突出的位置做了避让缺口，缺口边缘同样做了折弯加强处理，避免缺口位置因为长期承重出现钣金变形。从安装边界来看，该构件整体安装深度控制在120mm以内，宽度适配19英寸标准机柜的内部净宽，安装时不需要改动机柜内部原有走线架、设备安装位的布局，可以直接固定在机柜换热部件的正下方，正好覆盖冷凝水可能滴落的全部区域，不会出现接水盲区。

　　盘体表面做了静电喷塑处理，涂层厚度控制在60-80μm，既可以提升钣金件的防锈耐腐蚀能力，应对冷凝水长期浸泡的使用场景，也能降低盘面的表面粗糙度，让冷凝水在盘面流动时阻力更小，排水更顺畅，不会因为表面凹凸不平造成局部积水残留。在结构强度设计上，盘体底部每隔150mm设置了一道向内的压筋，压筋深度为3mm，在不增加钣金板材厚度的前提下提升了盘体的整体刚性，即使在盘体表面积满灰尘、混合冷凝水形成淤积物的情况下，盘体也不会出现中部下凹变形的问题，保证倾斜排水的坡度始终符合设计要求。
