工业管道用蛤壳式截断闸门结构设计

　　在市政给排水、工业流体输送管网的分支节点、检修段位置，这类蛤壳结构的闸门承担着截断介质流、为下游管线检修提供安全作业边界的核心作用，和常规楔式闸阀、平板闸阀的直通式结构不同，蛤壳式闸门的壳体采用椭圆截面的对合蛤壳造型，能够在同等通流面积下降低壳体的壁厚需求，适配大口径、低压力等级的输水、通风以及粉料输送管线场景，尤其在隧洞通风、厂区循环水总管这类安装空间受限、需要大尺寸通路口径的工况下，这类结构的闸门相比传统方形闸板门的受力表现更均匀，壳体承压后的形变量更小，长期运行的密封可靠性更有保障。

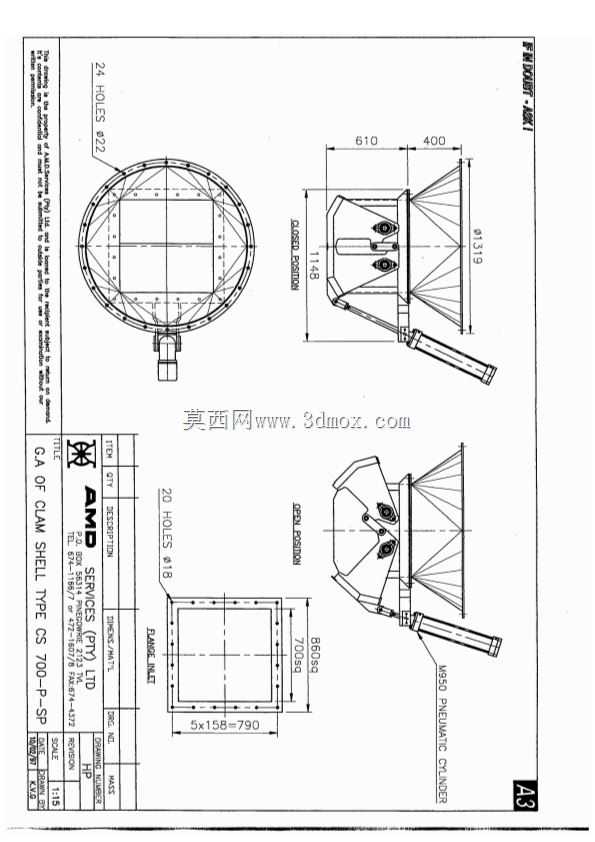

　　从结构设计逻辑来看，这款闸门的核心承压部件采用椭圆法兰对接结构，图纸标注的法兰端连接尺寸为860mm×700mm的矩形接口，法兰面均匀布置20个M18规格的连接螺栓孔，孔位中心距沿矩形边部分布为5×156mm=790mm的横向间距，纵向孔位匹配700mm的法兰净空尺寸，安装时可直接与同规格的矩形风管、方管管道端部对接，不需要额外加装变径接头，能够减少管线安装的配件数量，降低接口泄漏风险。闸门的操作侧采用杠杆式手柄驱动结构，手柄伸出长度从闸板转轴中心计算为610mm，操作端距离壳体最外侧的安装边界为400mm，选型时需要预留足够的操作空间，避免手柄转动过程中与周边管线、支架发生干涉。

　　闸板的密封结构贴合蛤壳壳体的椭圆内壁弧度，关闭状态下闸板沿壳体内部的导向槽滑动到位后，闸板边缘的密封胶条完全贴合壳体内壁的密封面，能够实现零泄漏截断，相比常规圆形闸板，椭圆造型的闸板在开启时可以完全收纳到上半部分的蛤壳腔体内，不会占用通流截面的空间，全开状态下的介质流通阻力和同口径直管段基本一致，不会在闸门位置产生明显的压损，这一特性在大流量、低扬程的循环水系统、通风系统中优势尤为明显，能够降低输送泵、风机的运行能耗。

　　设计过程中针对壳体的受力做了针对性优化，椭圆截面的蛤壳壳体在承受内部介质压力时，应力会沿椭圆弧面均匀分散到周边的法兰连接边，不会像方形壳体那样在转角位置产生明显的应力集中，因此壳体板材的厚度可以比同压力等级的方形闸门降低15%左右，整体设备重量更轻，运输和吊装的难度更低。图纸中标注的壳体端部椭圆截面长轴尺寸为φ1319mm，短轴方向匹配矩形接口的860mm尺寸，壳体上半部分的闸板收纳腔高度为1141mm，安装时需要在闸门上方预留足够的闸板提升空间，避免闸板全开时顶部与管线桥架、土建结构发生碰撞。

　　在实际工况应用中，这类蛤壳闸门常被安装在污水处理厂的曝气池通风管、电厂循环水的取水口分支、矿山的通风巷道隔断位置，因为结构没有复杂的螺纹传动副，操作时只需要扳动手柄就可以完成闸板的启闭，即使在粉尘多、湿度大的恶劣工况下，也不容易出现传动部件卡涩的问题，日常维护只需要定期检查闸板边缘的密封胶条磨损情况，不需要对传动部件做频繁的润滑保养，运维成本远低于同口径的电动闸板门。另外，壳体侧面设置的24个M12规格的工艺孔，主要用于壳体加工时的定位装夹，现场安装时也可以作为压力检测、介质取样的接口，不需要额外在管线上开孔，能够减少现场施工的工作量。

　　从建模角度来看，这款闸门的建模难点集中在蛤壳壳体的曲面造型、闸板与壳体内壁的配合间隙控制上，建模时需要先根据椭圆截面的尺寸参数搭建壳体的曲面框架，再通过加厚命令生成壳体实体，法兰边的螺栓孔需要采用阵列方式生成，保证孔位间距和图纸标注的尺寸完全一致，避免安装时出现孔位错位的问题。闸板部分的曲面弧度需要和壳体内壁完全匹配，预留的密封胶条安装槽深度要控制在2mm左右，既保证胶条安装后有足够的压缩量实现密封，又不会因为压缩量过大导致闸板启闭阻力过大。手柄部分的建模需要考虑操作时的受力强度，手柄与闸板转轴的连接位置需要做加强筋结构，避免大口径闸门操作时手柄受力过大出现变形。

　　安装边界的校核是这类闸门选型时的核心环节，除了设备本身的外形尺寸，还要考虑手柄转动90度过程中的扫掠空间，以及闸板全开时的向上伸出长度，现场安装支架的设置位置要避开壳体上的螺栓孔位置，支架的支撑点要设置在壳体的法兰加强边上，不要直接支撑在壳体的曲面板材上，避免长期运行后壳体受压变形，导致闸板卡涩。对于埋地安装的工况，蛤壳壳体的外部需要做防腐涂层处理，法兰连接位置要加装密封垫片，螺栓采用防腐材质，避免土壤腐蚀导致连接失效。
