Nordkap拖网渔船肋骨框架结构设计

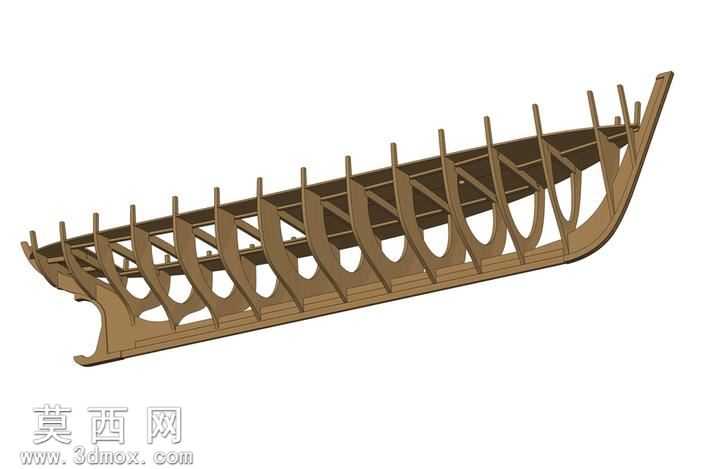

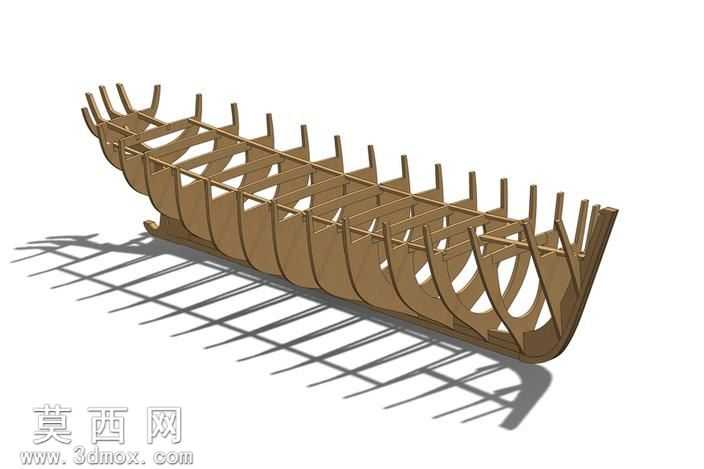

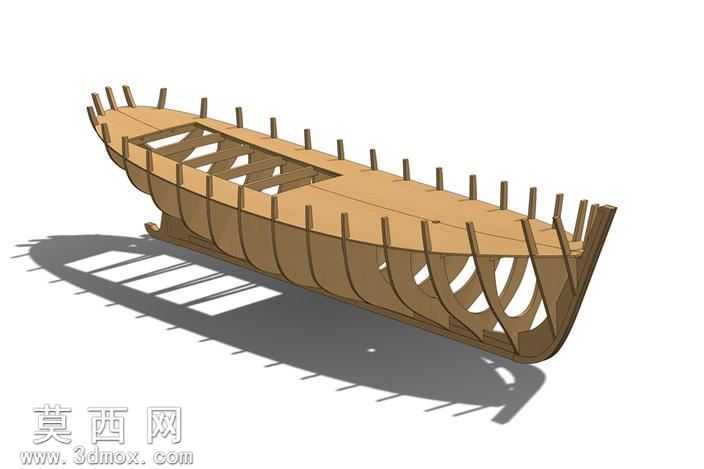

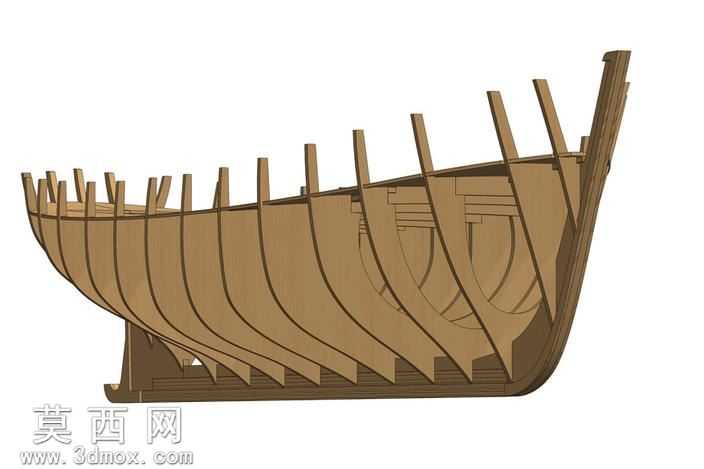

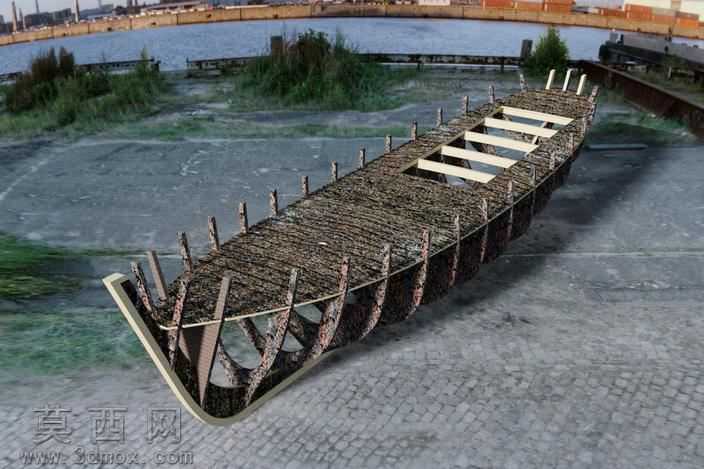

本作品为Nordkap拖网渔船的船体肋骨框架三维结构模型，建模过程以传统木质渔船的建造逻辑为核心参考，在三维软件中先完成船体线型的精准放样，依据Nordkap拖网渔船的实际船型比例，确定船长、船宽、型深等核心尺度参数，沿船长方向等距划分肋骨站位，每一档肋骨的轮廓都严格贴合船体曲面的线型变化，保证后续外板铺设后能还原真实渔船的流线型外观。模型完整还原了传统木船建造中的骨架优先逻辑，每一根肋骨都采用类木质的棕褐色哑光材质，模拟实木造船的材料质感，材质参数调整为低反光、带有细微木质纹理的漫反射效果，还原实木构件的质朴视觉特征，同时区分了龙骨、肋骨、舷侧纵桁等不同结构构件的视觉层次，龙骨作为船体纵向的核心承力构件，在模型中做了加厚处理，沿船底中心线贯通首尾，每根肋骨下端与龙骨精准嵌合，肋骨上端向舷侧延伸形成自然的舷弧曲线，肋骨之间预留了后续铺设船壳板的安装间隙，相邻肋骨之间的弧形镂空结构既还原了实船肋骨的减重设计，也清晰展现了船体内部的骨架排布逻辑。建模过程中优先采用参数化草图驱动特征的方式，先绘制单根肋骨的截面轮廓，通过沿船长方向的阵列结合船体曲面的裁切，快速生成所有站位的肋骨构件，再通过装配约束将每根肋骨与龙骨、纵向加强筋完成定位，保证所有构件的连接位置符合实船的结构受力逻辑，避免出现结构错位、干涉的问题。模型同时保留了传统木船骨架的工艺特征，肋骨上端的突出桩头对应实船建造中固定外板、安装舷侧构件的工艺结构，船首部分的肋骨逐渐收窄上扬，还原拖网渔船前倾首柱的造型特征，船尾部分的肋骨平缓收束，适配拖网渔船作业所需的尾部甲板空间，整个框架结构没有添加外板、上层建筑等额外构件，纯粹展现船体骨架的核心构造，能够直观呈现传统渔船从骨架搭建开始的建造流程，可用于船舶建造工艺展示、船模制作参考、船舶结构教学等场景，帮助观者理解木质渔船的骨架受力逻辑与线型设计思路。
