带动态缠绕效果的电缆绕组参数化设计

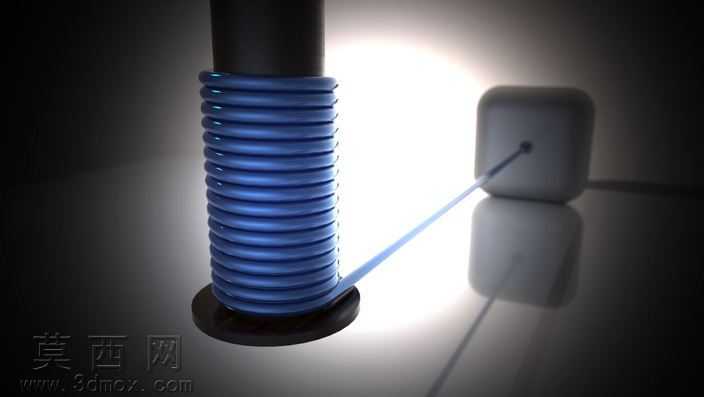

本作品为参数化构建的电缆绕组三维设计成果，建模阶段针对常规建模方式无法实现动态缠绕效果的痛点，采用方程驱动的建模逻辑完成整体结构搭建，可实现绕组所有参数的动态调整，完整还原电缆从线轴引出、逐层缠绕的真实形态。建模过程中重点梳理了参数间的交叉引用逻辑，严格遵循参数求解顺序，确保在调整电缆直径、缠绕匝数、层叠间距、引出角度等核心参数时，电缆整体长度保持恒定，仅在局部缠绕形态上产生符合物理规律的自然变化，避免出现模型错位、线缆拉伸变形等问题。材质与渲染环节，为电缆主体赋予半哑光深蓝色弹性塑胶材质，还原线缆外被的细腻磨砂质感，调整材质的反射参数模拟塑胶表面柔和的环境反光效果；线轴部分采用深黑色硬质工程塑料材质，强化与蓝色线缆的视觉层次对比；场景搭建采用暗调影棚环境，添加定向侧逆光勾勒线缆缠绕形成的螺旋轮廓，在承托平面上设置柔和的反射效果，突出绕组结构的螺旋韵律感与空间立体感，渲染输出时调整全局光照参数，让线缆层叠处的阴影过渡自然，清晰展现每一圈缠绕线缆的边界与衔接关系。结构设计上，完整还原了立式线轴的基座、立柱结构，以及电缆从线轴侧向引出的走向，线缆缠绕的螺距、层叠递进关系完全参照实际电缆绕组的排布逻辑设置，避免出现线缆交叉、穿模等不符合实际生产的结构错误。设计过程中预留了仿真分析接口，模型可直接导入瞬态模拟模块，开展绕组缠绕过程的动态运动仿真，也可适配瞬态有限元分析场景，用于验证电缆在缠绕、牵拉过程中的应力分布与形变情况；若调整核心设计参数，仅需按照既定逻辑更新程序集，即可重新生成对应参数的绕组模型，无需重复搭建基础结构，大幅提升同类型线缆绕组结构的设计迭代效率。
