叉形铰接连接金属构件结构设计

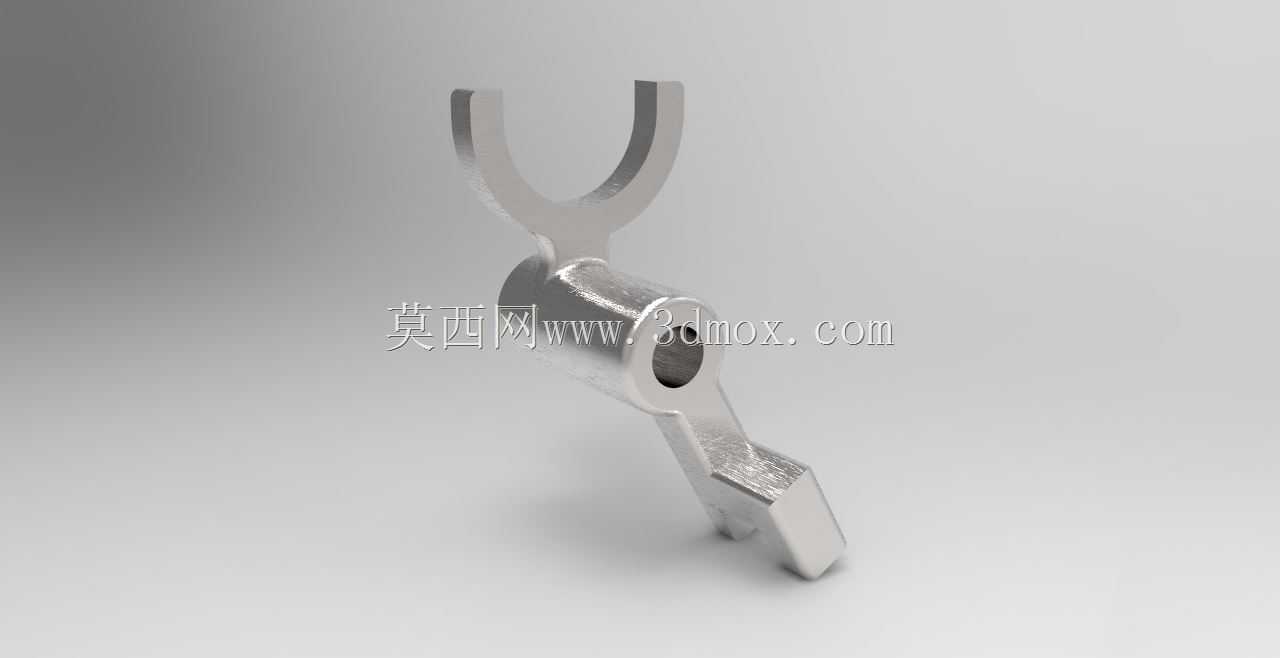

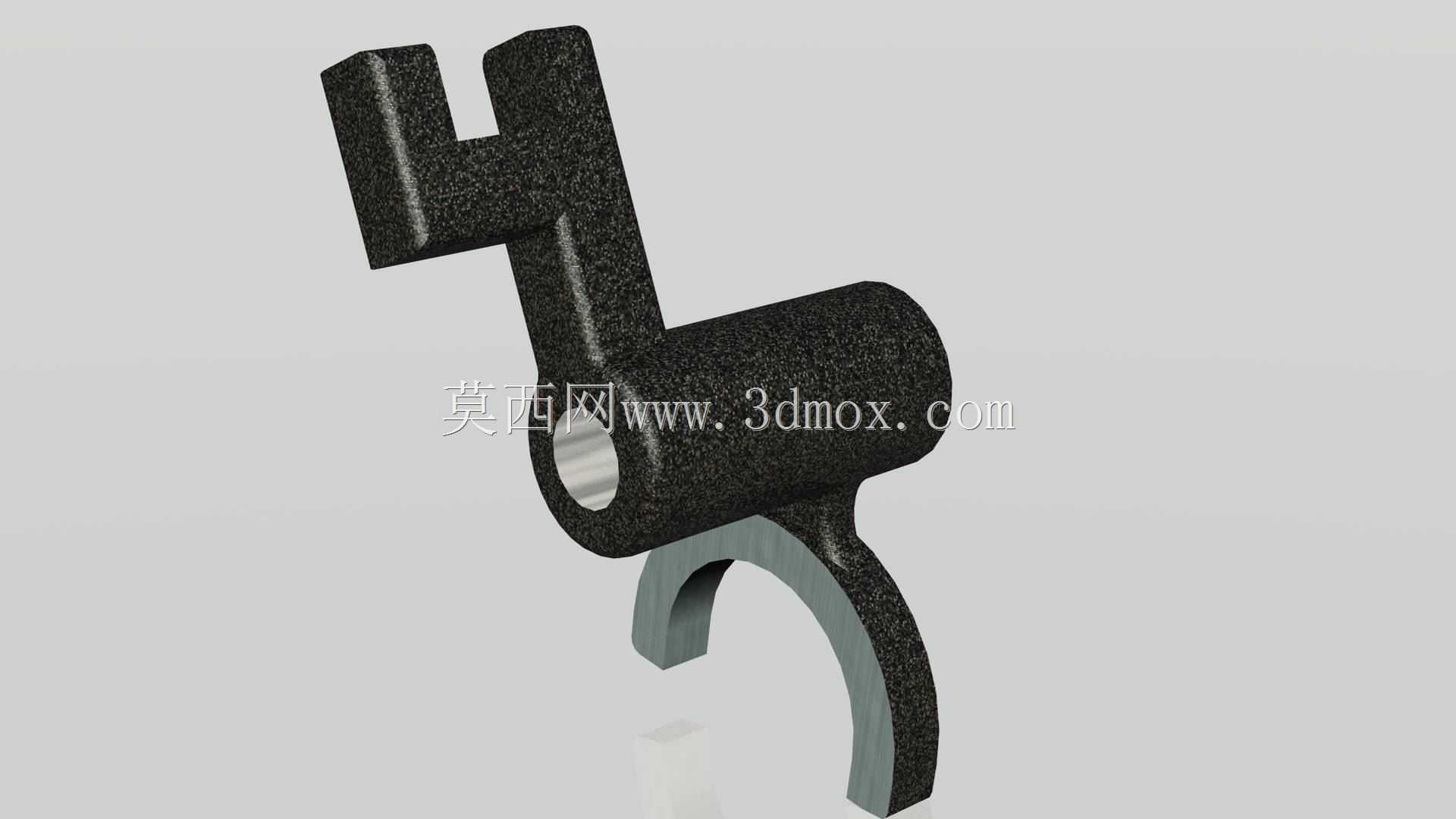

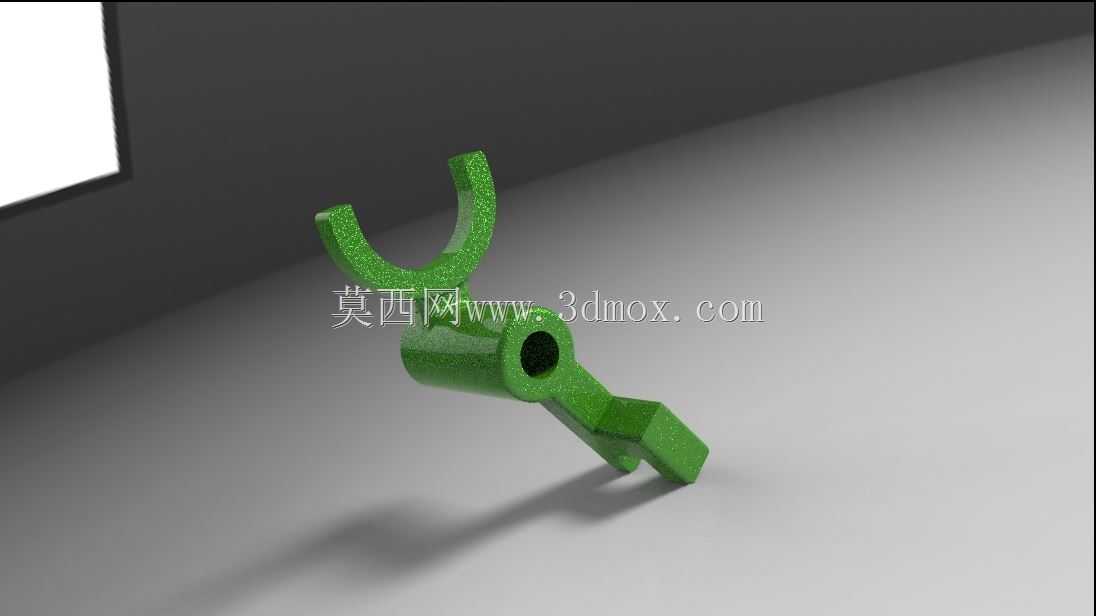

　　在轻工机械、小型传动机构以及手动操作器械的装配体系中，这类叉形铰接构件是实现动力传递、动作换向的核心小尺寸零件，日常多应用在自行车变速拨叉组件、小型机床操作手柄联动结构、手动夹具的锁紧传动端，还有部分低压电气开关的操作联动机构里，承担着把直线往复动作转化为摆动输出，或是把单一方向的驱动力拆分传递到两个对称受力点的作用。从结构设计逻辑来看，这个零件的上部叉形开口是核心的铰接配合位，开口的两个平行臂需要做同轴度公差约束，保证穿入铰接销轴后，臂体不会出现偏载卡滞，开口的宽度尺寸要匹配对接构件的厚度，预留0.1到0.2毫米的装配间隙，既不能间隙过大导致传动过程出现旷量，也不能间隙过小造成装配困难、动作卡涩。

　　中部的圆柱筒体是整个零件的安装回转基准，筒体内孔的尺寸精度直接决定了零件绕固定轴摆动的顺畅度，内孔表面需要做粗糙度控制，一般要求达到Ra1.6的水平，减少长期摆动带来的磨损，筒体的外径要和安装基座的支撑孔位匹配，轴向长度要略小于基座支撑位的宽度，避免装配后出现轴向窜动时和周边零件发生干涉。下部的延伸拨臂是动力输入或者输出的受力端，臂体的截面做了渐变收窄的设计，靠近筒体的根部做了圆角过渡，避免应力集中导致反复受力后出现断裂，臂体末端的扁位结构是用来和联动杆件做卡接配合的，扁位的平行度公差需要控制在0.05毫米以内，保证动力传递过程中不会出现打滑、偏载。做三维建模的时候，首先要确定整个零件的回转基准轴线，也就是中部筒体的内孔中心线，

　　所有结构的尺寸标注都要以这条轴线为基准，先绘制筒体的回转截面，旋转生成基体特征，再以上端面为基准绘制叉形臂的拉伸轮廓，拉伸生成两个对称的叉臂，之后对叉臂的铰接孔做同轴孔特征，保证两个孔的轴线重合且垂直于筒体的基准轴线，再绘制下部拨臂的轮廓，从筒体侧面向下拉伸生成拨臂基体，对拨臂和筒体的衔接位置做圆角过渡处理，最后对所有锐边做倒钝处理，避免装配过程中划伤操作人员，也减少应力集中点。实际选型适配的时候，要先确认安装位置的空间边界，叉臂张开的最大外径不能超过周边构件的避让空间，拨臂摆动到两个极限位置的时候，不能和基座、其他联动零件发生碰撞，筒体的轴向长度要匹配安装位的支撑间距，铰接孔的直径要和选用的销轴直径做基孔制间隙配合，

　　拨臂末端的扁位尺寸要和对接的传动件卡槽尺寸匹配，保证受力面完全贴合，减少局部压强过大带来的零件变形。这类零件在实际工况中承受的是反复的交变载荷，所以建模的时候还要考虑壁厚的均匀性，叉臂的壁厚和拨臂的壁厚要尽量保持一致，避免热处理或者压铸成型的时候出现缩孔、变形，筒体和拨臂衔接的圆角半径不能小于壁厚的三分之一，从根源上降低应力集中带来的断裂风险。在装配验证环节，要模拟零件的全行程摆动，检查每个角度下的间隙情况，尤其是叉臂开口位置，当对接构件摆到最大角度的时候，叉臂的根部不能和对接件发生磕碰，拨臂在受力的时候，弯曲变形量要控制在允许的范围内，不能因为变形导致传动行程出现偏差。很多小型手动工具、民用机械的操作机构故障，都和这类铰接拨叉类零件的设计缺陷有关，要么是叉臂同轴度不够导致销轴磨损快，要么是根部圆角太小导致受力断裂，要么是间隙预留不合理导致动作卡滞，所以在建模阶段就要把这些实际工况里的问题考虑进去，通过合理的公差分配、结构优化来提升零件的使用寿命。
