八轴多旋翼飞控电调集成驱动板结构设计

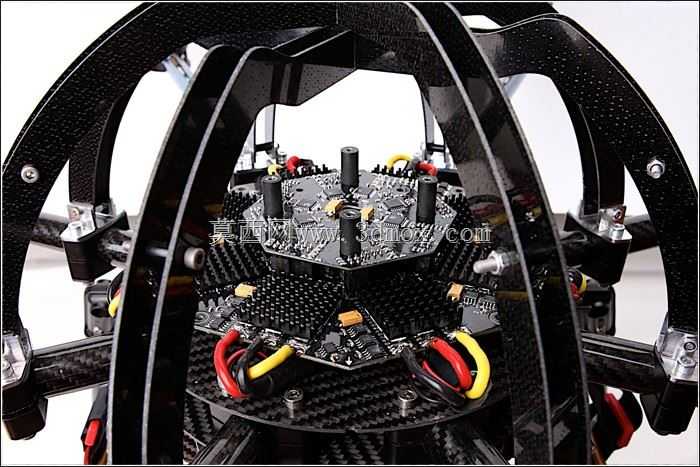

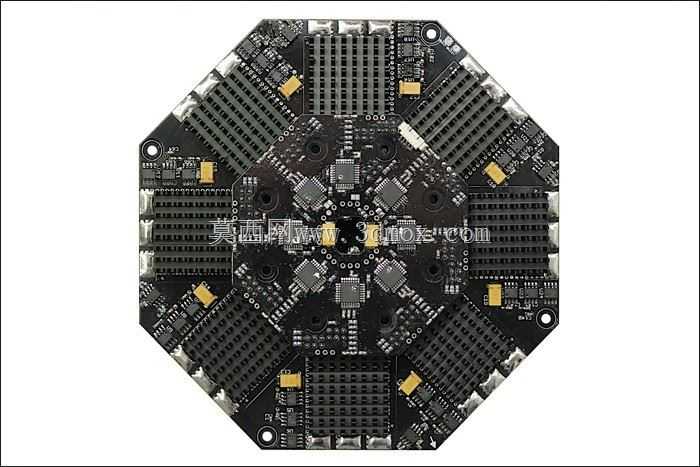

这款八边形集成驱动板是多旋翼无人飞行器动力链路的核心集成部件，主要适配八轴多旋翼飞行平台，替代传统分立式电调与飞控分板布局的冗余结构，在实际作业场景中，可直接搭载于工业级巡检、测绘、植保类多旋翼无人机的中心安装位，承担飞控信号输出、八路无刷电机调速驱动、电源分配的复合功能。从实际装机的适配逻辑来看，该板采用正八边形对称布局，八个边对应八路动力输出通道，每一路通道的焊盘、功率MOS管阵列、散热鳍片都沿径向对称排布，这种布局首先解决了多轴机型动力线走线杂乱的问题，每路电调输出端距离对应机臂电机接口的走线长度可做到完全一致，减少线阻差异带来的动力输出偏差，同时对称的重量分布也能降低飞控IMU模块的校准补偿难度，减少整机重心配平的工作量。设计过程中，板载功率器件的排布优先考虑散热路径，每一路电调的功率管阵列都紧贴板上预留的散热格栅区域，八组散热格栅沿八边形的八个边均匀分布，在飞行过程中，旋翼产生的下行气流可直接扫过所有散热区域，无需额外加装散热风扇即可满足持续大电流输出的散热需求，避免了额外散热部件带来的重量增加与故障点。板上的信号处理单元集中布置在板件中心区域，包括主控MCU、陀螺仪、加速度计等传感与控制芯片，中心位置的布局可最大程度降低机臂振动对传感元件的干扰，同时中心区域预留了减震安装孔位，可直接配合硅胶减震球安装在整机中心板上，隔离电机转动传递的高频振动。安装边界方面，板件为正八边形结构，四个对角位置预留了直径3mm的安装定位孔，孔位中心距适配主流八轴机架的中心板安装尺寸，安装时无需额外制作转接件，可直接通过铜柱固定在机架上下中心板之间，板件整体厚度控制在2mm以内，加上板载元件的最高凸起高度不超过8mm，不会占用过多的中心板堆叠空间，给GPS模块、电池分电板、图传发射机等其他航电部件预留充足的安装位置。功能集成度上，该板将八路40A无刷电调与飞控核心控制单元做了板载集成，省去了传统分立式方案中飞控到每个电调的信号线连接，减少了接插件松动带来的飞行故障风险，板载的电源分配回路可直接接入6S-12S锂电池，同步完成动力电源与控制电源的稳压分配，无需额外外接分电板。在实际作业场景中，这种集成结构可大幅缩短整机航电部分的装配时间，排查故障时也无需逐路检查电调信号线连接状态，仅需通过板载的状态指示灯即可快速定位对应通道的工作异常，适配长时间户外作业的快速维护需求。板上的贴片元件全部采用工业级耐温型号，可适应-20℃到60℃的户外作业环境温度，功率回路的走线做了加厚镀锡处理，持续过流能力可满足单路最大40A的输出需求，支撑单轴最大拉力2.5kg的动力配置，整机最大起飞重量可覆盖20kg级的八轴多旋翼平台，适配植保作业、电力巡检、航空测绘等多种工业级无人机的应用场景。布线设计上，信号回路与功率回路做了分层隔离，避免大电流动力走线对飞控传感信号产生电磁干扰，板载的电容阵列全部布置在功率回路的输入端，可有效滤除电池供电的纹波波动，减少电机转动时的电源波动对飞控系统的影响，提升飞行过程中的姿态控制稳定性。
