剖分式轴承座上盖机械结构设计

项目分类:机械图纸 发布时间:2021-11-01 ID:352538
  • 剖分式轴承座上盖机械结构设计
  • 剖分式轴承座上盖机械结构设计
  • 剖分式轴承座上盖机械结构设计

在各类旋转传动设备的支撑结构中,剖分式轴承座的上盖部件是承担径向载荷、约束轴承外圈位移、保障轴系运行稳定性的核心组成部分,这类部件广泛应用于输送机驱动辊组、减速机输入输出端、机床主轴支撑位、风机传动组等需要定期维护轴承的工业场景,相较于整体式轴承座,剖分式结构无需拆卸轴端的联轴器、带轮等传动件即可完成轴承的更换与润滑维护,能大幅缩短设备停机检修的时长,降低产线运维的人力成本。

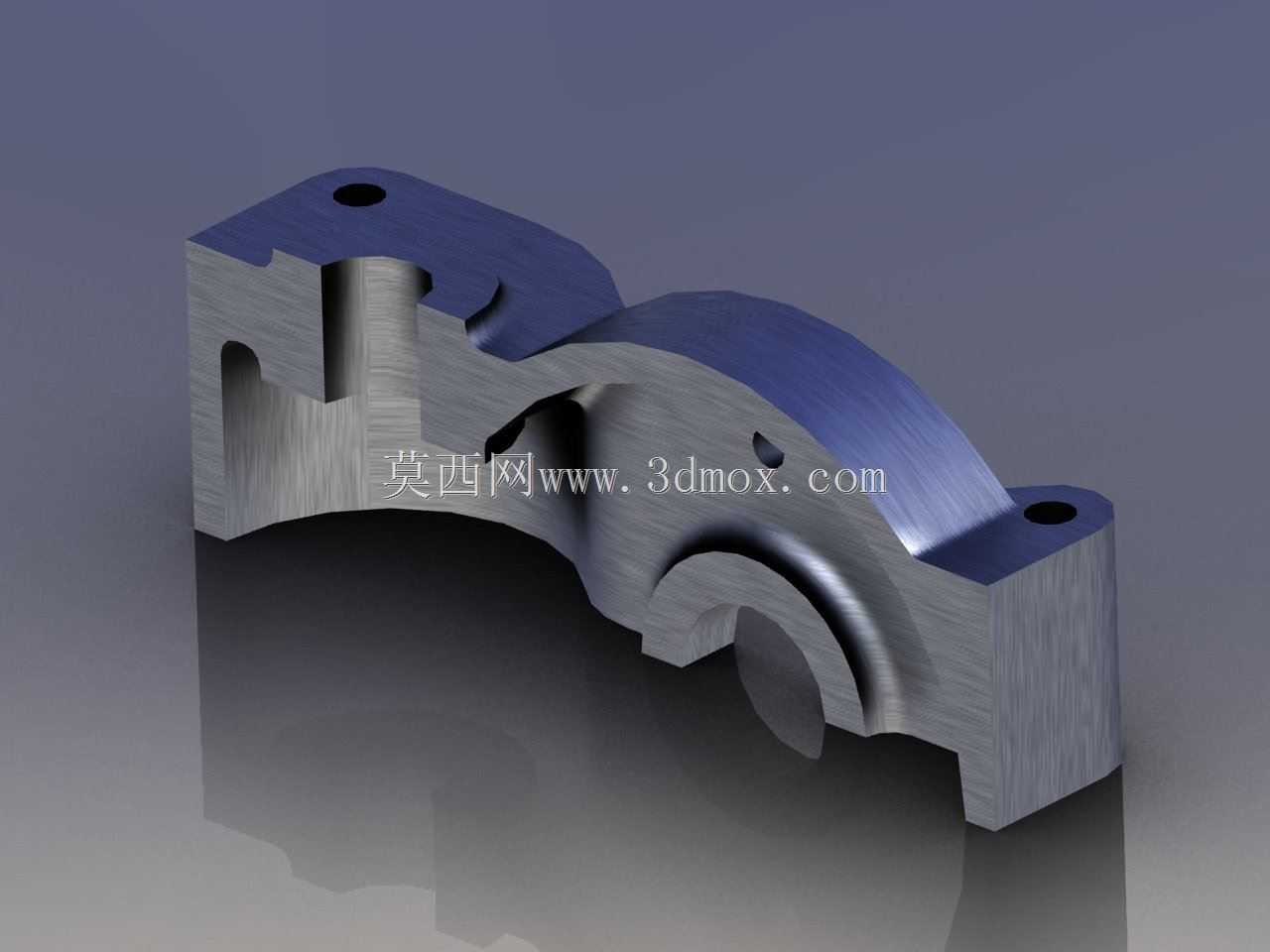

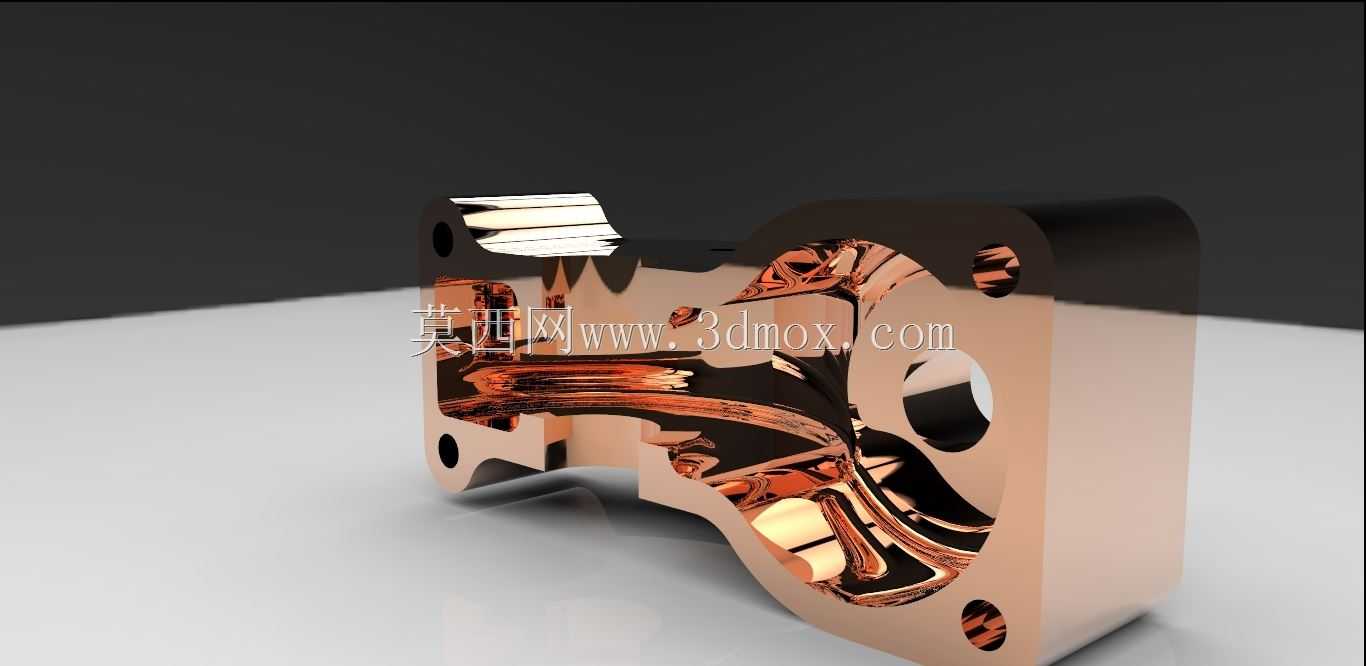

从结构功能来看,该部件下半部分的半圆凹腔是与轴承外圈直接配合的定位面,加工时需要严格保证凹腔的圆柱度与表面粗糙度,避免轴承外圈安装后出现偏载,导致运行过程中产生异常发热、磨损加速的问题;凹腔两侧的凸起定位止口,用于和轴承座底座的对应止口配合,保证上下两部分合装后轴承安装孔的同轴度,避免合装错位造成轴承内圈与轴的卡滞。部件两端延伸出的带孔凸台是安装固定位,两个通孔用于穿装连接螺栓,将上盖与底座牢牢锁紧,螺栓孔的位置度需要严格控制,保证合装时螺栓能顺利穿入,不会产生额外的装配应力,凸台的平面需要加工平整,与螺栓头部、垫圈的接触面积满足锁紧时的压强要求,避免长期受振动影响出现螺栓松动的问题。

设计这类部件时,首先要根据所适配轴承的外径确定半圆凹腔的基本尺寸,再结合轴承承受的最大径向载荷计算部件的壁厚,通常会在凹腔的外侧设置弧形加强筋结构,也就是部件上表面的弧形凸起部分,在不额外增加过多整体重量的前提下提升结构的刚性,避免螺栓锁紧时部件出现变形,或是承受冲击载荷时发生断裂。部件上预留的小型注油孔位,用于对接润滑油路,可在设备运行过程中直接向轴承内部补充润滑脂,无需拆开上盖即可完成日常润滑保养,适配长期连续运行的工业设备运维需求。

从安装边界来看,这类轴承座上盖的宽度需要与配套底座的安装面宽度完全匹配,两端螺栓孔的中心距要和底座的螺栓孔中心距保持一致,合装后整体轴承孔的直径公差需要控制在轴承外圈的过渡配合范围内,既保证轴承外圈不会在孔内发生周向转动,又能避免过盈量过大造成装配困难。部件的上表面弧形轮廓做了圆弧过渡处理,没有尖锐的棱角,一方面是铸造工艺的拔模需求,另一方面也能减少应力集中,提升部件的抗疲劳强度,适配有振动的工作工况。

在实际加工过程中,这类部件通常采用铸铁铸造完成毛坯成型,经过时效处理消除内应力后,再进行铣削、镗削、钻孔等机加工工序,半圆凹腔的加工需要和底座配对镗孔,保证上下合装后的孔形精度,配合面的平面度需要达到相应的精度等级,避免合装后出现缝隙导致润滑脂泄漏,或是外界的粉尘、切削液进入轴承内部污染润滑介质。部件的非加工面会做喷漆防锈处理,加工面则会涂覆防锈油,避免存储和运输过程中出现锈蚀,影响装配精度。

在设备选型适配时,需要确认该上盖对应的轴承型号、轴径尺寸、螺栓孔中心距与现场使用的轴承座底座完全匹配,安装时要按照对角顺序逐步拧紧连接螺栓,保证两个凸台的受力均匀,避免单侧受力过大造成部件变形,合装前需要清理配合面的毛刺与杂物,保证止口完全贴合,才能确保轴系运行的稳定性,减少设备运行过程中的异常振动与噪音,延长轴承与整体传动部件的使用寿命。
