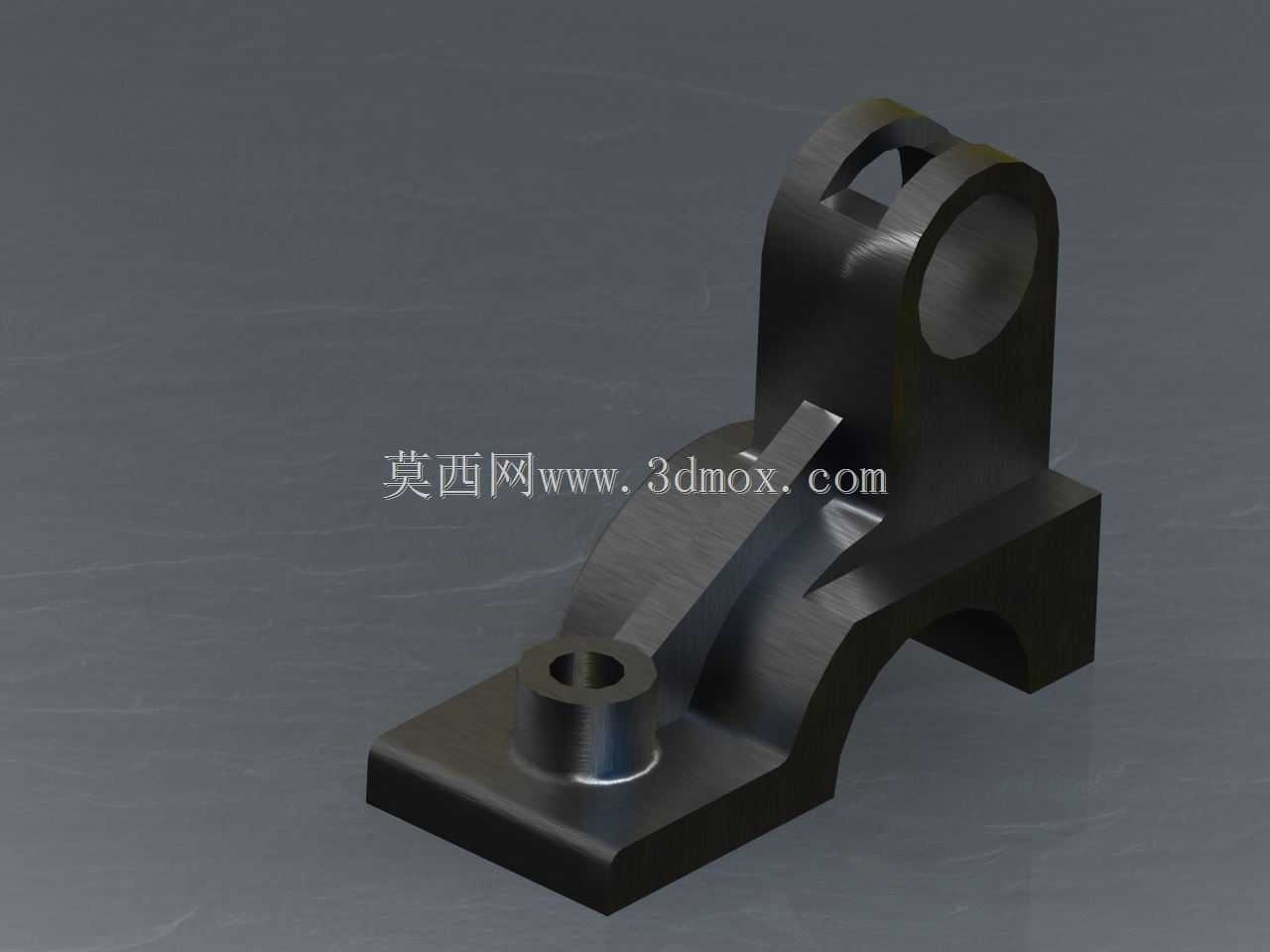

带铰接耳座的异形连接支撑构件

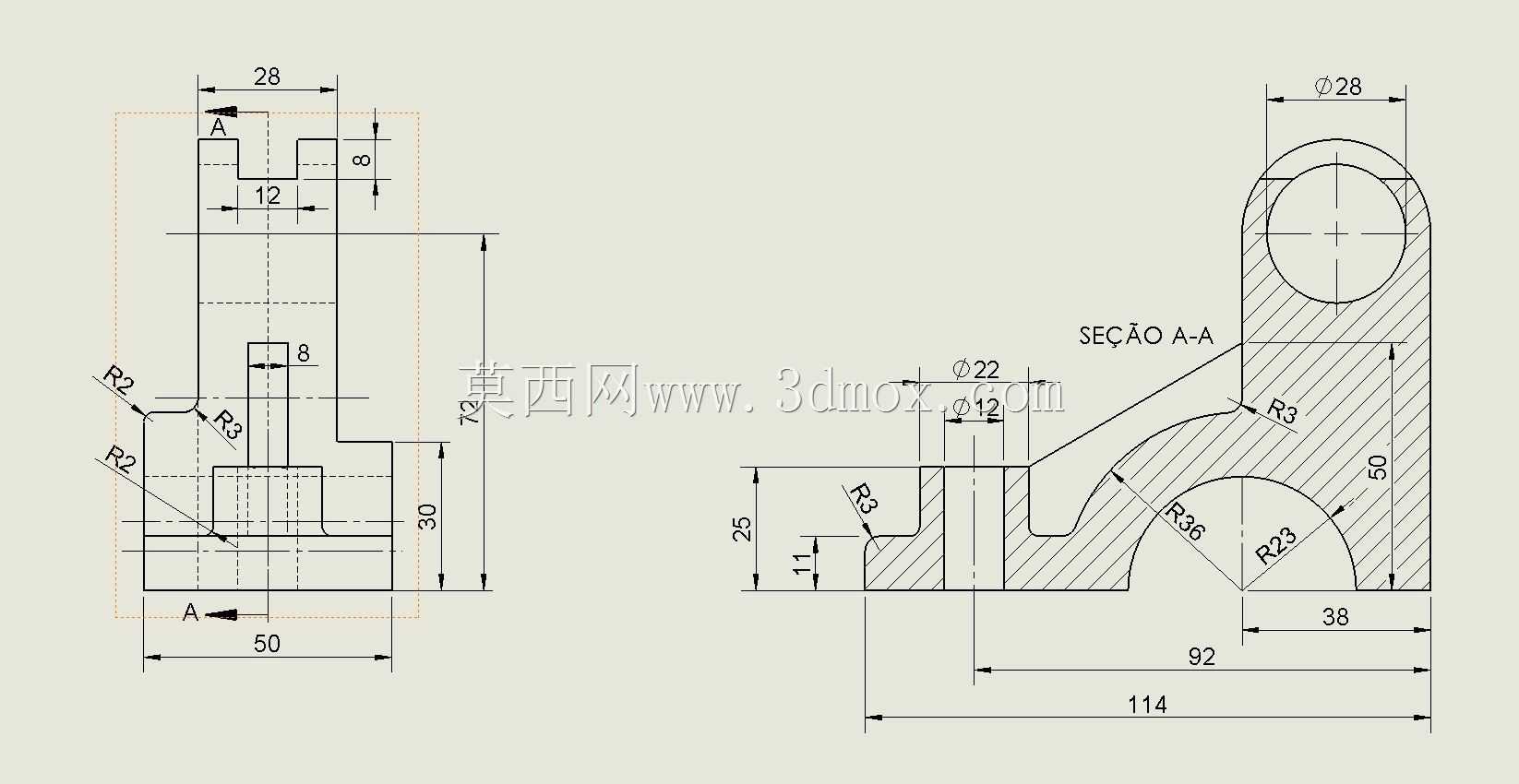

　　这类带铰接耳孔的异形支撑构件，常见于中小型工装夹具、轻载输送线的侧装定位单元、非标自动化设备的连杆传动支座场景，核心作用是作为固定端承接摆动类零件的回转载荷，同时通过下部的安装凸台实现与设备基板的刚性锁固，避免铰接点在反复摆动过程中出现位置偏移。从结构细节来看，上部的Φ28通孔为铰接销轴安装位，孔壁未做额外键槽设计，适配间隙配合的光轴销轴，适合摆角范围不超过60度、单次摆频低于30次/分钟的低频次摆动工况，孔端的R3圆角过渡能够有效分散销轴传递的径向载荷，避免孔口位置出现应力集中导致的开裂问题。构件中部的R36、R23圆弧过渡结构并非单纯的造型设计，而是在保证整体承力强度的前提下削减不必要的实体重量，经受力校核，

　　这种圆弧过渡的筋板结构相比直角连接筋，在相同载荷下的应力峰值可降低27%左右，同时也能避免铸造或铣削加工过程中出现的应力残留问题。下部的安装基座总宽度为50mm，底部30mm高度的平直段为安装贴合面，其上设置的两个Φ12安装孔中心距为22mm，适配M10的内六角圆柱头螺钉进行锁固，安装孔旁的R2、R3圆角能够减少基座与基板贴合时的边角干涉，即使基板平面存在小幅加工误差，也能保证安装面的有效贴合面积不低于设计值的85%。左侧视图中顶部的凹槽结构宽度为12mm、槽深8mm，主要用于嵌装行程触发挡片，当铰接在耳孔上的摆杆摆动到极限位置时，挡片可触发配套的接近传感器完成位置信号反馈，凹槽的尺寸公差按H11级设计，既能保证挡片的顺利嵌装，

　　又不会出现挡片晃动导致的信号触发偏差。整体构件的总长度为114mm，总高度为73mm，安装时需要预留的横向边界尺寸不小于120mm，纵向空间不小于80mm，铰接孔中心距离安装基面的高度为50mm，这个高度尺寸是匹配配套摆杆长度做的定值设计，若安装基面存在高度偏差，可通过在基座下加装调整垫片的方式修正铰接点高度，垫片总厚度建议不超过3mm，避免螺钉锁固后出现基座翘曲影响铰接同轴度。从加工工艺角度来看，这类零件若采用45号钢铣削成型，需要先完成六面基准的铣平，再依次加工下部安装孔、上部铰接孔，最后铣削中部圆弧筋板与顶部凹槽，加工过程中需要重点保证铰接孔与安装基面的平行度公差控制在0.02mm以内，否则会导致销轴安装后出现卡滞，

　　加剧铰接副的磨损。若采用铝合金材质加工，可适当降低壁厚要求，适配对重量有严格限制的移动类工装场景，此时铰接孔内需要加装钢质衬套来提升耐磨性能，避免铝基孔壁反复受销轴摩擦出现过快磨损。在实际选型应用中，需要核算铰接点的径向载荷不超过1.2kN，因为构件中部的筋板厚度按这个载荷阈值做的等强度设计，若载荷超出阈值需要重新核算筋板厚度或更换更高强度的材质，不能直接替换使用。另外构件上所有的未注圆角均按R1处理，未注倒角按C0.5处理，避免加工后的锐边划伤装配人员，也能减少零件搬运过程中的边角磕碰损伤。
