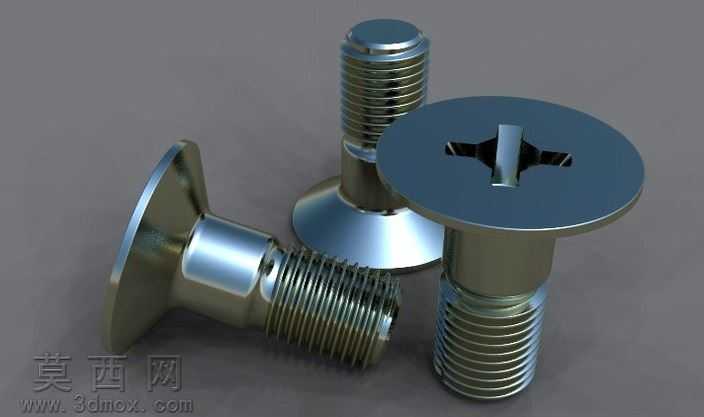

120度沉头十字槽机螺钉三维设计作品

本作品为120°沉头十字槽机螺钉的三维建模设计成果，建模过程严格遵循紧固件通用设计规范，针对沉头螺钉的结构特征进行全参数化构建。建模初期先梳理螺钉的核心结构逻辑：将整体拆分为沉头头部、十字驱动槽、过渡光杆段、外螺纹段四个核心结构模块，先以旋转凸台命令构建螺钉的主体回转基体，精准控制120°沉头的锥面角度、头部厚度与杆部直径的比例关系，保证沉头锥面的角度公差符合通用紧固件的装配要求，确保螺钉装配后可完全沉埋入工件沉孔内，表面与工件齐平无凸起。针对头部的十字驱动槽，采用拉伸切除命令构建槽体结构，精准控制十字槽的槽深、槽宽、槽端倒角参数，保证槽型与十字螺丝刀的配合精度，避免装配时出现滑牙、驱动打滑的问题。杆部结构区分光杆过渡段与螺纹段，光杆段与头部衔接处做圆角过渡处理，消除应力集中隐患，提升螺钉的结构强度；外螺纹段采用螺旋扫描方式构建真实牙型，还原螺纹的牙距、牙型角、大径小径参数，还原螺纹的真实啮合结构，而非采用简化贴图示意，保证模型可直接用于虚拟装配验证、干涉检查。材质与渲染阶段，为模型赋予镀锌合金钢材质，调整金属材质的反射率、粗糙度参数，还原五金紧固件的金属光泽与表面细微的机加工纹理，渲染时采用三点布光方式，突出沉头锥面、螺纹牙型的结构细节，清晰展现螺钉的外观质感与结构特征。设计过程中重点考量螺钉的实际装配场景，120°沉头角度适配对应沉孔的加工要求，十字槽的驱动结构兼顾手动与电动工具的装配适配性，杆部的尺寸精度可满足与对应内螺纹件的啮合装配要求，模型结构完整无破面，各特征参数可编辑调整，可直接用于机械装配演示、紧固件选型参考、产品结构设计配套使用，完整还原了该类沉头螺钉的真实结构与外观特征。
