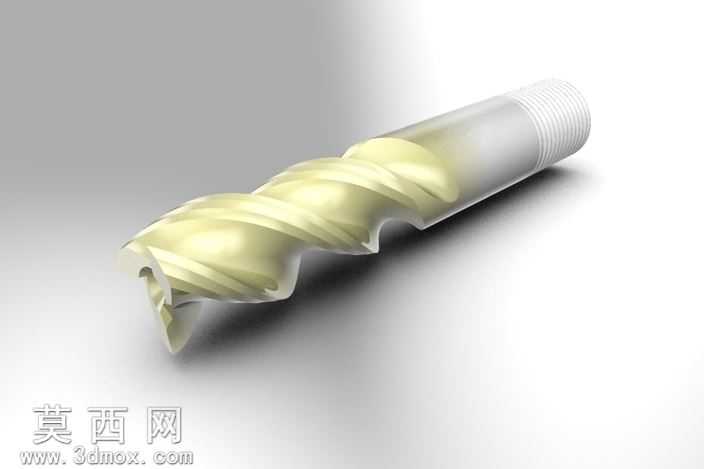

三刃长笛型硬质合金铣削刀具三维建模

本模型为三刃长笛型硬质合金立铣刀，建模过程以真实工业铣刀的生产参数为基准，首先在三维建模环境中绘制刀具的截面轮廓草图，精准定位三个切削刃的周向分布角度，保证刃口等分偏差控制在工业设计允许的公差范围内，为后续实体建模奠定精准的尺寸基础。建模阶段采用螺旋扫描特征构建刀具的排屑槽结构，长笛型的大螺旋角设计是本刀具的核心特点，建模时严格控制螺旋升角参数，还原长螺旋槽的流畅曲面形态，保证排屑通道的顺滑性，匹配实际加工中深槽铣削的排屑需求；切削刃部分通过扫描混合特征完成刃口的锋利过渡处理，还原硬质合金铣刀的刃口倒角与后角结构，保证刃部结构符合金属切削的力学设计要求。刀柄部分采用标准直柄带外螺纹的结构设计，精准绘制螺纹的牙型、螺距参数，还原刀柄与机床主轴装夹定位的配合结构，保证装夹接触面的尺寸精度。材质与渲染阶段，切削工作部分赋予硬质合金材质，调整金属材质的反射率、粗糙度参数，还原硬质合金刀具特有的淡金色涂层质感，表现涂层表面细腻的金属光泽；刀柄部分赋予高速钢基体材质，表现金属基体的哑光银白质感，通过光影调整区分刀体不同部分的材质差异，同时添加环境反射效果，让金属材质的表现更具真实感。结构设计上，三刃的排布相比常规两刃铣刀拥有更高的切削进给效率，长螺旋槽的设计可以在铣削加工时让切屑沿螺旋槽顺畅排出，避免切屑堆积刮伤已加工表面，同时螺旋刃的设计可以让切削过程更平稳，降低铣削时的振动，提升加工表面质量；刀柄的螺纹结构可以提升刀具装夹的锁紧力，避免高速铣削时刀具出现打滑窜动的问题。建模过程中对刀具的每一处细节都做了还原，包括刃端的切削倒角、槽底的圆弧过渡、刀柄尾部的倒角处理，所有曲面都做了连续性检查，保证模型没有破面、重叠面等问题，既可以用于数控加工教学的刀具结构演示，也可以作为切削仿真、工装装配场景的配套模型使用，完整还原了工业级长笛铣刀的结构特征与设计逻辑。
