化工反应器内置螺旋冷却盘管结构设计

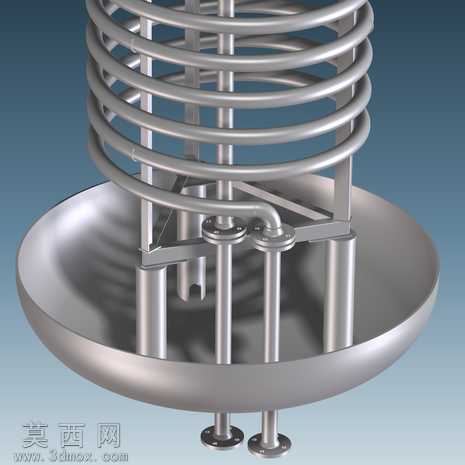

本模型为化工反应器配套的内置螺旋冷却盘管组件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配关系的准确性，先完成底部承托圆盘的基础轮廓绘制，通过旋转特征生成带翻边的圆盘主体，对圆盘边缘做圆角过渡处理避免应力集中，再通过拉伸特征生成四根垂直布置的支撑立柱，立柱底部设计带安装孔的法兰底座，用于和反应器底部壳体完成固定连接。螺旋盘管部分采用螺旋线扫描特征生成，严格控制盘管的螺距、圈数与管径参数，保证盘管整体处于支撑框架的居中位置，盘管两端的进出口管路通过90度弯头转接，垂直向下穿过底部承托圆盘与外部冷却介质管路对接，管路与圆盘的衔接位置设计密封凸台结构，还原实际安装中的密封配合要求。材质渲染阶段，所有金属部件统一采用哑光不锈钢材质，调整材质的反射粗糙度与金属度参数，还原工业级不锈钢构件的真实质感，对盘管表面做轻微的拉丝纹理处理，底部承托圆盘则设置略高的反射强度，体现金属板材冲压成型后的表面光泽。结构设计上充分考虑冷却换热的实际需求，螺旋盘管的层间距保持均匀一致，保证反应器内部介质可以充分流经盘管间隙，提升换热效率，支撑框架采用对称式布局，四根立柱均匀分布在盘管外侧，既可以对盘管形成稳定的径向支撑，避免盘管受介质冲击产生形变，又不会阻挡介质的正常流动。建模过程中对所有衔接位置做了工艺性优化，管路弯头的弯曲半径符合管路设计规范，支撑件与盘管的接触位置采用线接触支撑结构，避免大面积接触影响盘管的换热效果，底部法兰底座的安装孔位置采用对称公差设计，方便实际生产中的装配定位，整体模型完整还原了冷却盘管组件的全部结构细节，可用于化工设备的结构展示、换热流程模拟以及配套零部件的加工参考。
