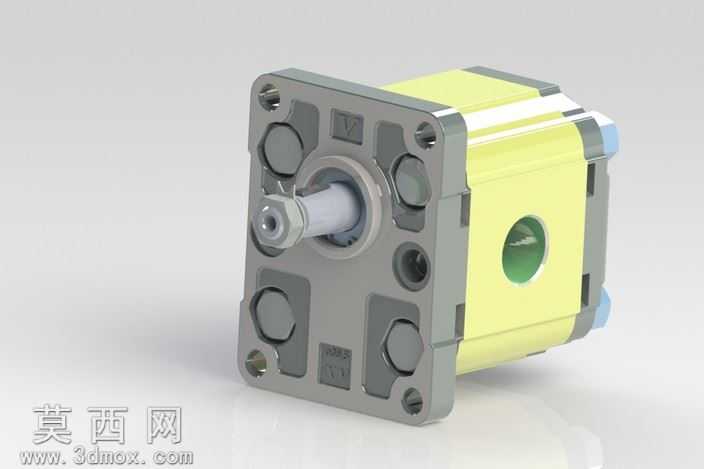

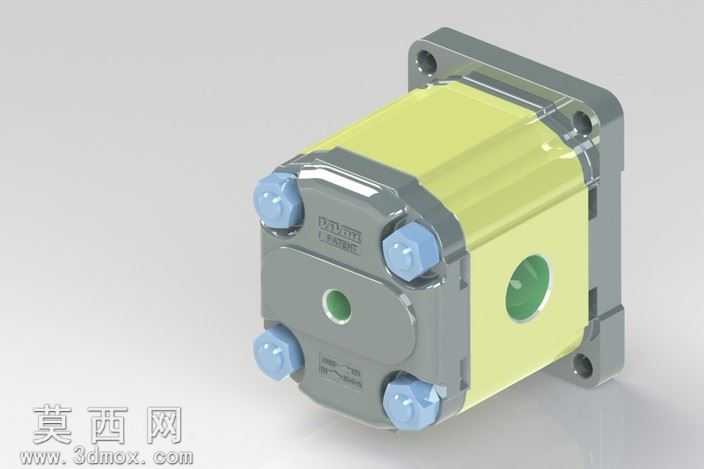

外啮合齿轮式液压马达三维结构设计

本模型为外啮合齿轮式液压马达的三维数字化设计成果，建模过程严格遵循液压元件的工程设计规范，以真实齿轮液压马达的装配尺寸、配合公差为基准完成全参数化构建。建模阶段首先完成核心传动副的参数化绘制：依据齿轮模数、齿数、压力角等核心参数生成渐开线齿形，完成主动齿轮、从动齿轮的齿廓修形与结构建模，保证齿轮啮合间隙符合液压马达的容积效率要求；随后依次构建前端盖、后端盖、壳体、输出轴、轴套、密封槽、进出油口等结构，所有安装孔位、定位销孔、密封沟槽的尺寸均参照行业标准设计，各零部件间的装配约束完全还原实际装配逻辑，可清晰展示内部齿轮啮合腔、压力油道、轴向间隙补偿结构的布局。材质与渲染阶段针对不同零部件的实际工业用材赋予对应材质属性：壳体与端盖采用高压铸造铝合金材质，还原铸件表面细腻的磨砂质感与金属哑光色泽；齿轮与输出轴采用合金结构钢材质，表现出热处理后金属表面的致密金属光泽与加工纹理；密封件采用丁腈橡胶材质，还原橡胶件的半哑光弹性质感；进出油口的油道内壁赋予金属加工面的高光质感，渲染阶段采用工业产品展示级布光，通过主光、辅光、轮廓光的搭配，清晰呈现产品的结构轮廓、装配关系与材质差异，同时通过半透明剖面示意可直观展示压力油作用于齿轮齿面、驱动齿轮旋转输出扭矩的工作原理。设计过程中充分考虑液压马达的实际工况需求：在齿轮与端盖的配合面预留了合理的轴向间隙补偿结构空间，进出油口的通径设计匹配额定流量需求，输出轴的轴伸尺寸、安装法兰的孔位布局符合通用安装标准，整体模型结构完整、细节丰富，既可以作为液压传动教学的演示模型，也可作为液压系统设计选型、设备虚拟装配的参考素材，完整还原了齿轮式液压马达体积小、扭矩大、抗污染能力强的结构特点。
